Hangcha CBD15-WS — Детали гидравлической системы
· 23 позиций в составе
Взрыв-схема узла «Детали гидравлической системы» Hangcha CBD15-WS: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

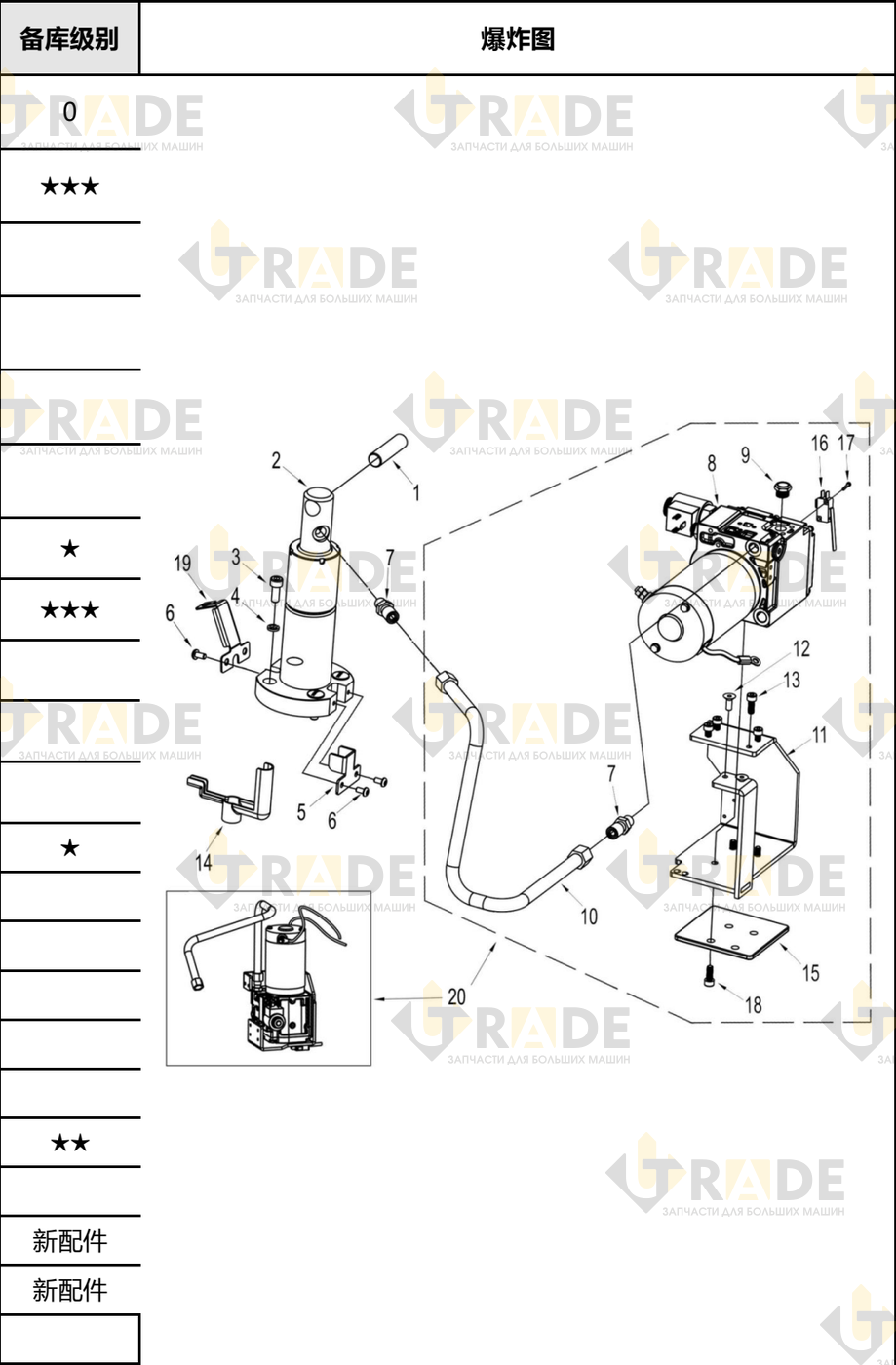

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
12 из 23- Вал крепления штока1
- Гидроцилиндр в сборе (диаметр штока Ø35)1
- Винт с шестигранным потайной головкой M8×204
- Шайба пружинная Ø84
- Зажим провода1
- Винт M6*124
- Муфта топливного шланга2
- Гидравлическая станция в сборе (DELI)1
- Гидравлическая станция в сборе (VIBO)1
- Гидравлическая станция в сборе (VIBO) 2,0 т1
- Винт плунжера1
- Топливный шланг1
Ещё 11 позиций состава и артикулы — после регистрации.
