Hangcha CBD15-WS — Детали пульта управления
· 23 позиций в составе

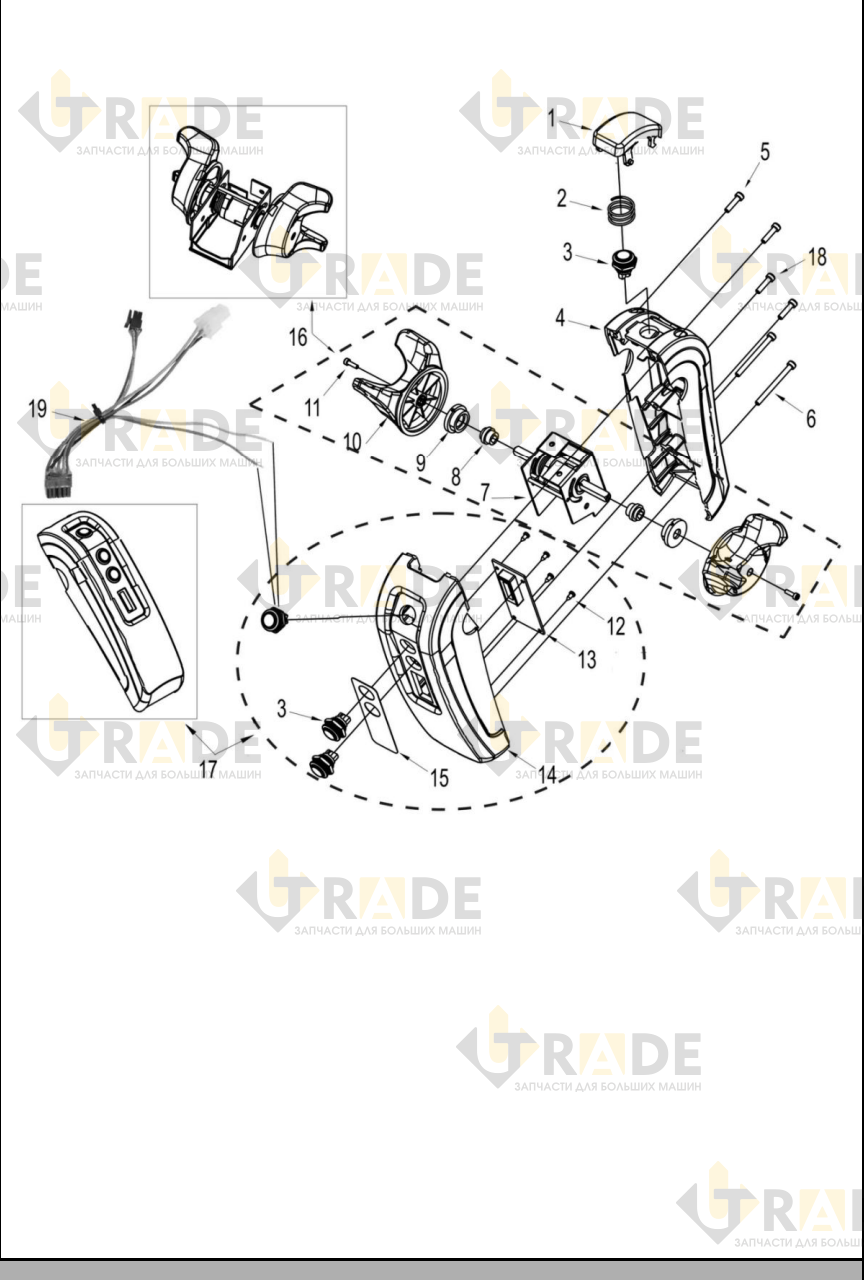

Взрыв-схема узла «Детали пульта управления» Hangcha CBD15-WS: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
12 из 23- Кнопка экстренного реверса1
- Пружина1
- Концевой выключатель4
- Нижняя крышка пульта управления1
- Винт M4*162
- Винт M4*452
- Акселератор1
- Втулка дистанционная внутренняя2
- Проставка наружная2
- Ручка поворотная2
- Ручка поворотная (красная, только для2
- Винт M3*12 (введен в действие с 1 ноября 2020 г.)2
Ещё 11 позиций состава и артикулы — после регистрации.
