Caterpillar 950H — Группа трубопроводов гидравлического масла в сборе (2370268 N/S)-часть 2 из 3 эффективная при серийном номере
· 44 позиций в составе· 1 моделей

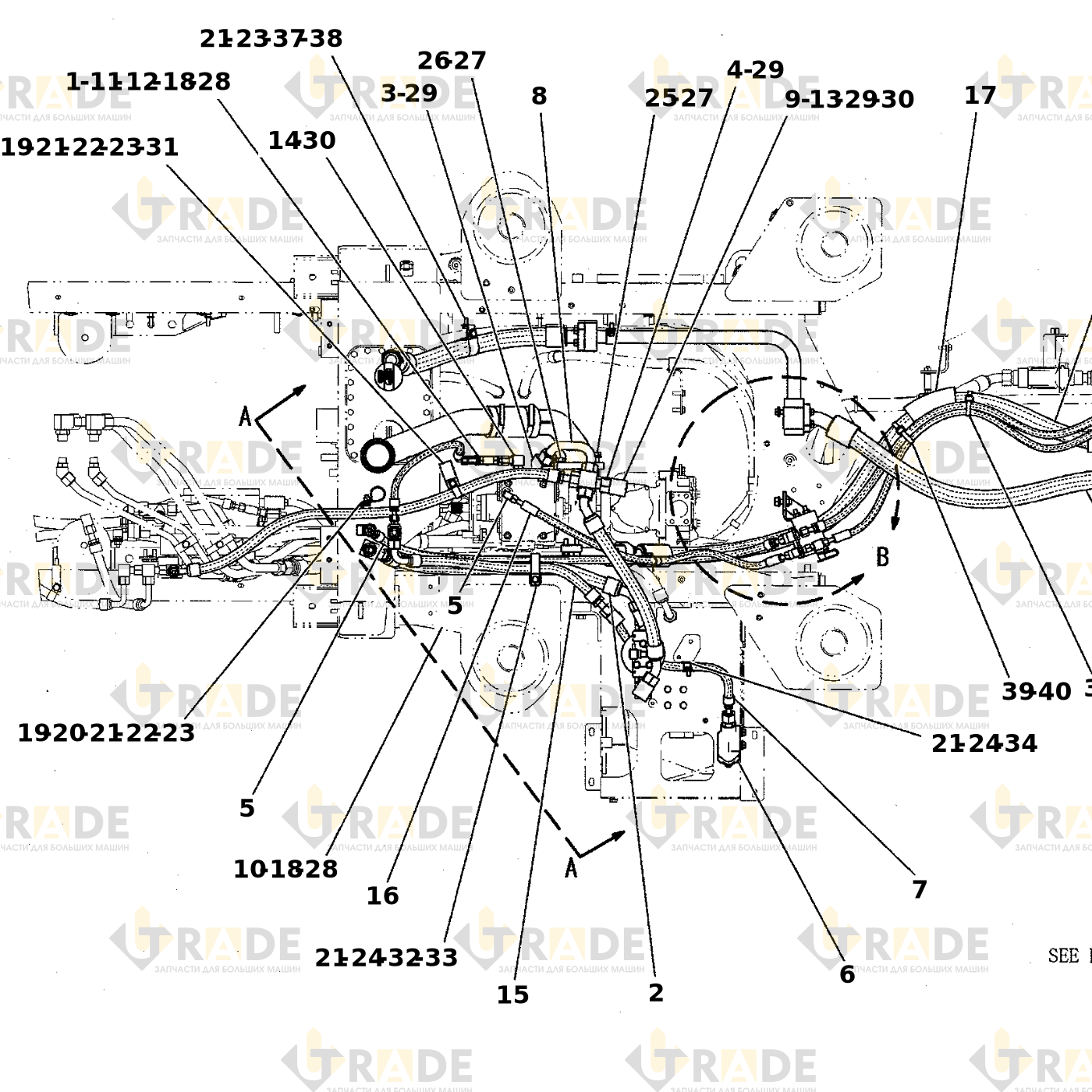

Взрыв-схема узла «Группа трубопроводов гидравлического масла в сборе (2370268 N/S)-часть 2 из 3 эффективная при серийном номере» Caterpillar 950H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
22 из 44- КЛАПАН1
- ШЛАНГ В СБОРЕ1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- Уплотнительное кольцо O-образное1
- КРЕСТ1
- ШЛАНГ В СБОРЕ1
- Группа клапанов1
- ШЛАНГ В СБОРЕ1
- ПАТРУБОК В СБОРЕ1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- РАЗЪЕМ1
- Уплотнительное кольцо ORFS1
- ПЕРЕХОДНИК1
- РАЗЪЕМ1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ОГРАЖДЕНИЕ1
- Уплотнительное кольцо O-образное3
- ФИКСАТОР2
- ФИКСАТОР1
