Caterpillar 950H — Группа трубопроводов гидравлического масла в сборе (2370268 N/S)-часть 1 из 3 эффективная при серийном номере
· 44 позиций в составе· 1 моделей

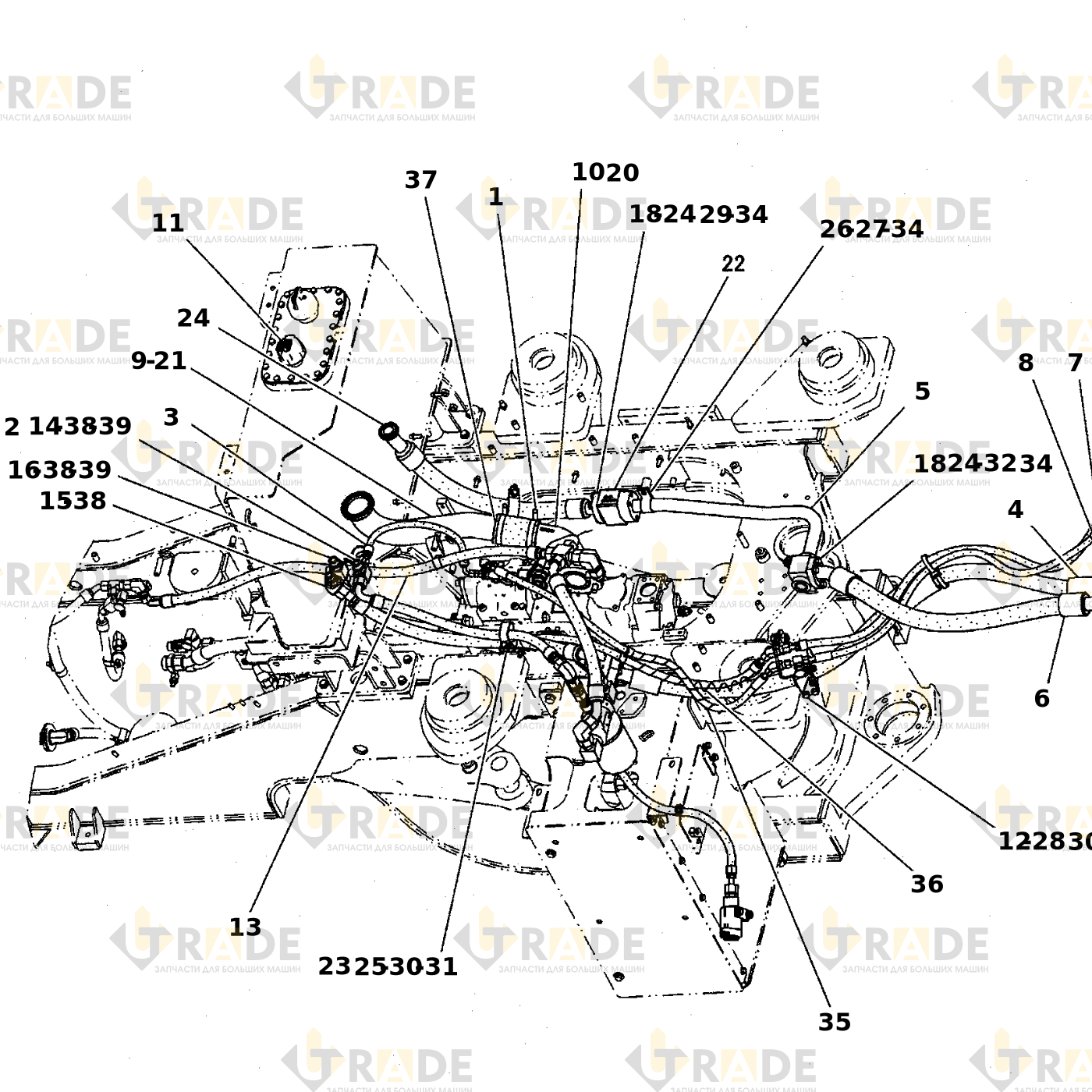

Взрыв-схема узла «Группа трубопроводов гидравлического масла в сборе (2370268 N/S)-часть 1 из 3 эффективная при серийном номере» Caterpillar 950H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
22 из 44- ХОМУТ2
- ТРОЙНИК1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ПАТРУБОК В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ШЛАНГ В СБОРЕ1
- ПАТРУБОК В СБОРЕ1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- САПУН1
- КРОНШТЕЙН В СБОРЕ1
- Стыковой1
- ШЛАНГ В СБОРЕ1
- РАЗЪЕМ1
- Уплотнительное кольцо O-образное1
- Уплотнительное кольцо ORFS1
- КОЛЕНЧАТЫЙ ПАТРУБОК1
- УПЛОТНЕНИЕ1
- ТРОЙНИК1
- УПЛОТНЕНИЕ1
- ФЛАНЕЦ6
Ещё 22 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
