Caterpillar 950H — Аккумуляторная батарея и проводка в сборе (3240679 N/S) эффективно с серийным номером
· 62 позиций в составе· 1 моделей

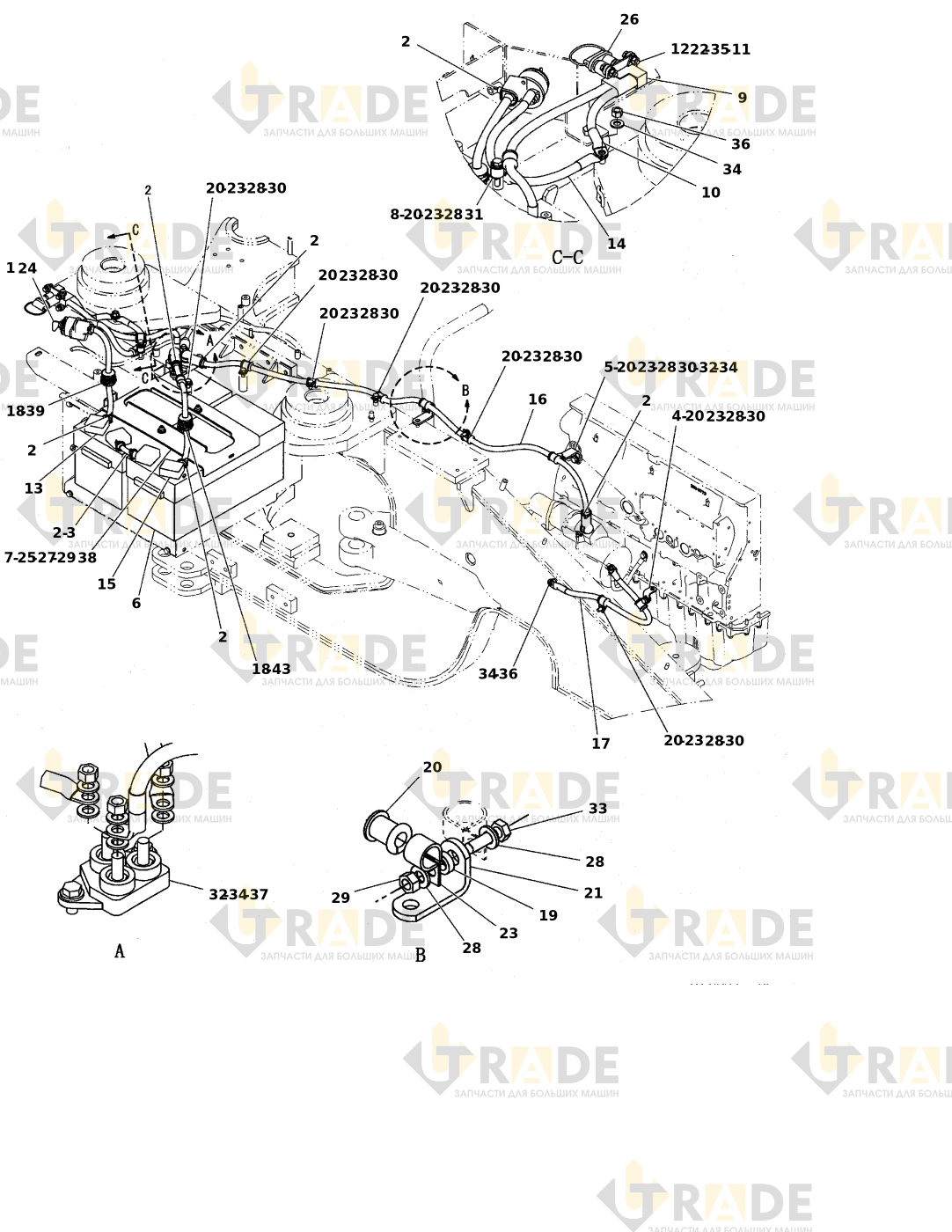

Взрыв-схема узла «Аккумуляторная батарея и проводка в сборе (3240679 N/S) эффективно с серийным номером» Caterpillar 950H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
31 из 62- ПЛАСТИНА1
- ЛЕНТА8
- КАБЕЛЬ В СБОРЕ1
- ВЫВОД В СБОРЕ1
- БОЛТ2
- ГАЙКА2
- ВЫВОД В СБОРЕ1
- КРЫШКА1
- ЛЕНТА1
- КРЫШКА1
- КРОНШТЕЙН В СБОРЕ1
- Стыковой1
- КРОНШТЕЙН В СБОРЕ1
- БАТАРЕЯ2
- Прижимное устройство1
- ВТУЛКА1
- ГНЕЗДО В СБОРЕ1
- ВЫВОД1
- ПАТРУБОК
- ВЫВОД В СБОРЕ1
- ВЫВОД1
- ПАТРУБОК
- ШАЙБА4
- БОЛТ4
- КАБЕЛЬ В СБОРЕ1
- ВЫВОД В СБОРЕ1
- КРЫШКА1
- ЧЕХОЛ ГОФРИРОВАННЫЙ1
- ЛЕНТА
- ВЫВОД В СБОРЕ1
- ВЫВОД1
Ещё 31 позиций состава и артикулы — после регистрации.
