John Deere 8430T — Управляющий клапан
· 52 позиций в составе
Взрыв-схема узла «Управляющий клапан» John Deere 8430T: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

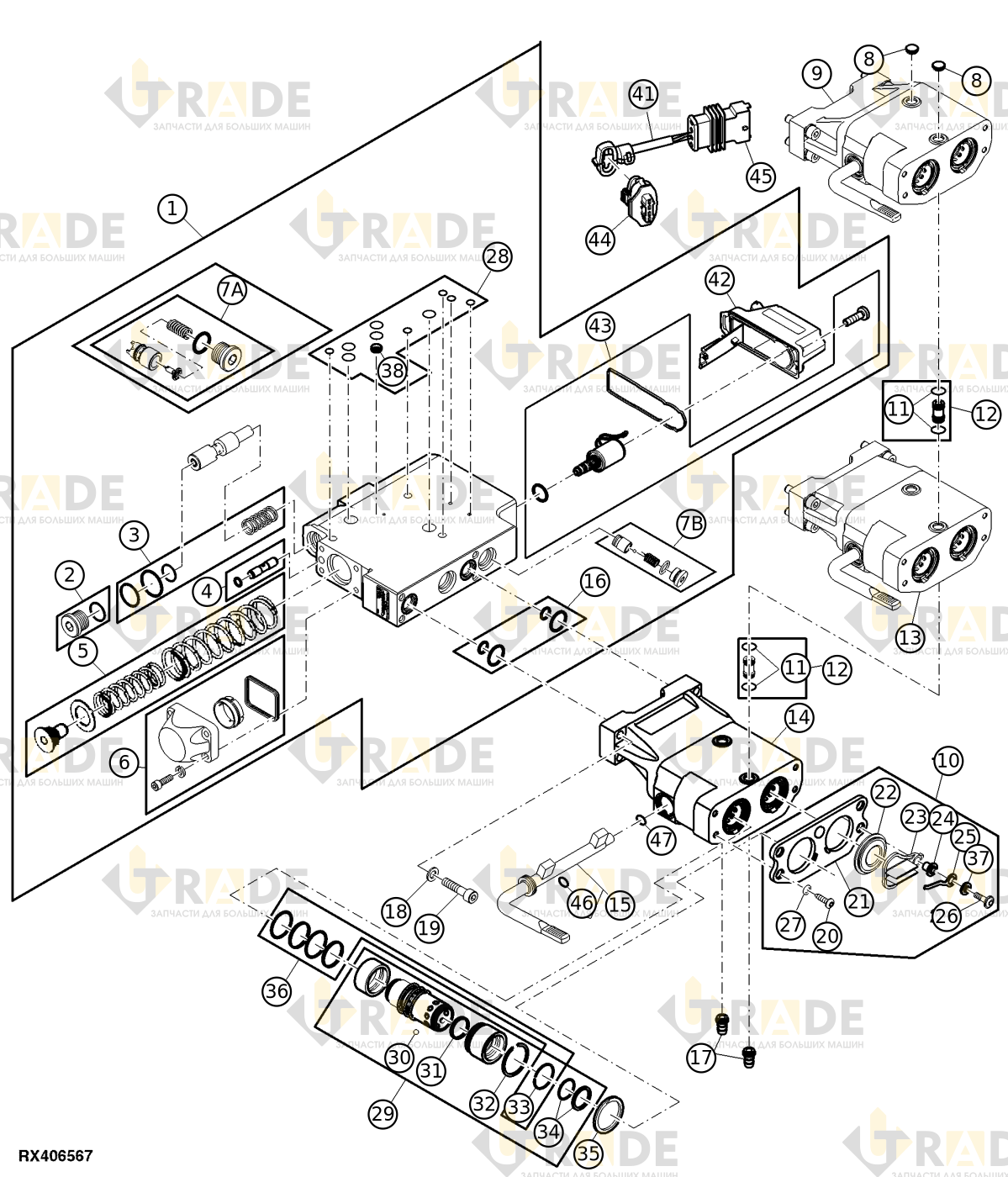

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
26 из 52- Управляющий клапан1
- Управляющий клапан1
- Комплект обратного клапана SCV и уплотнительной пробки1
- Комплект пружин клапана1
- Комплект пружин клапана селективного управления1
- Комплект клапанов1
- Комплект пружин золотникового распределителя1
- Комплект пружин1
- Комплект колпачков1
- Клапан проверки нагрузки2
- Клапан проверки нагрузки2
- Клапан проверки нагрузки2
- Крышка клапана SCV2
- Быстросъемное соединение защиты от обрыва SCV1
- Крышка управляющего клапана1
- Уплотнительное кольцо круглого сечения2
- Сливная трубка SCV1
- Быстросъемное соединение защиты от обрыва SCV1
- Быстросъемное соединение защиты от обрыва SCV1
- Рычаг1
- Комплект уплотнений рабочего порта и соединителя1
- Штуцер шланга2
- Шайба с круглым отверстием4
- Винт шестигранный, M8×334
- Винт с полукруглой головкой, M6×122
- Пластина1
Ещё 26 позиций состава и артикулы — после регистрации.
