John Deere · узел
John Deere 8430T — Левая ступенька
· 50 позиций в составе
Взрыв-схема узла «Левая ступенька» John Deere 8430T: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

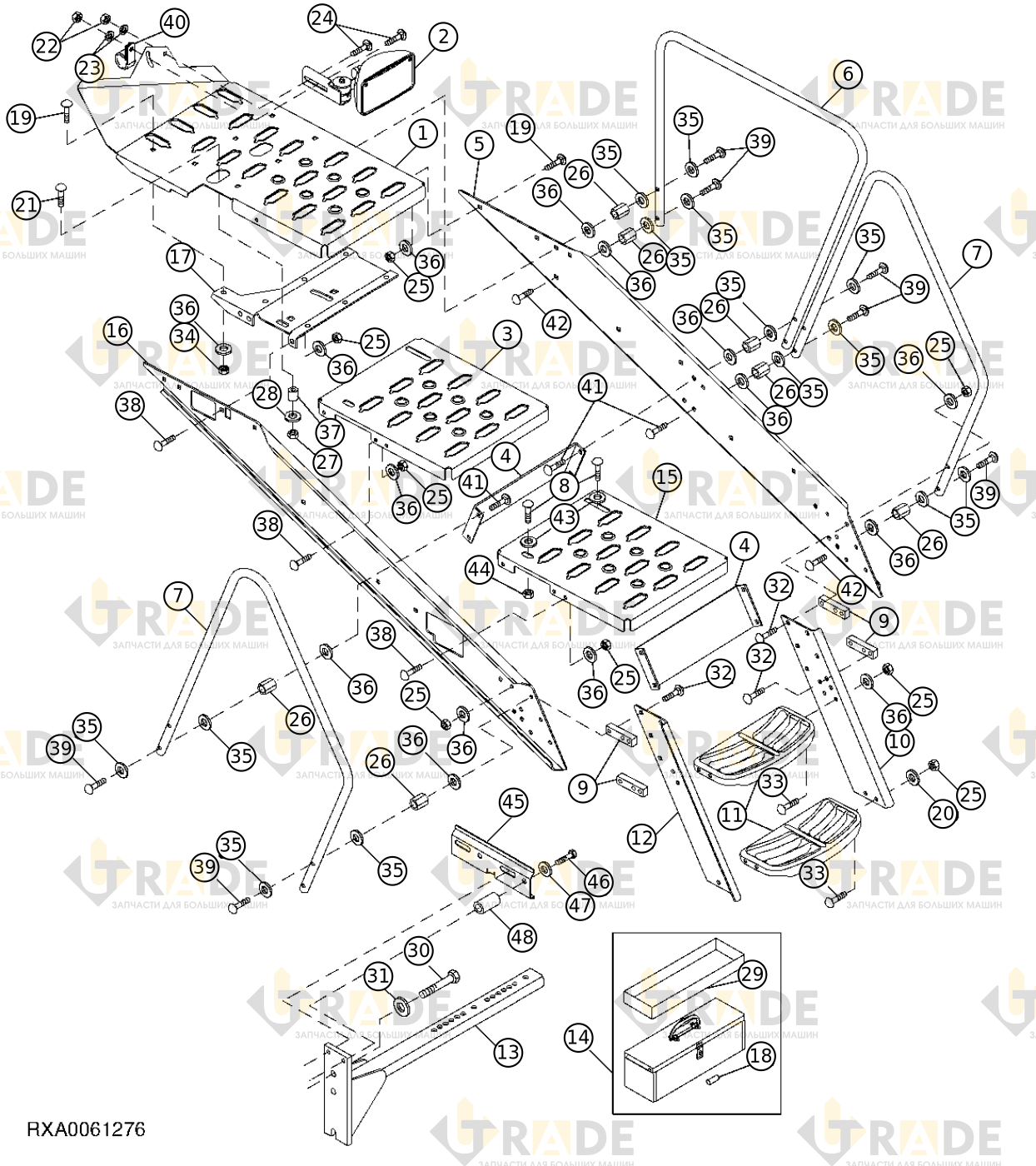

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
25 из 50- Платформа1
- Прожектор1
- Нижняя средняя ступенька-платформа1
- Распорка2
- Лист1
- Перила ступени1
- Передняя ступенька-перила с левой стороны2
- Болт с круговой головкой и квадратным шийкой, M16×1002
- Втулка4
- Правая пластина1
- Ступень, 370 мм2
- Левая пластина1
- Опора1
- Ступень в сборе с опорой1
- Ящик инструментальный с лотком и штифтом защелки1
- Опора платформы ступени левая1
- Лист1
- Кронштейн1
- Палец1
- Болт с полукруглой головкой и квадратным подголовником, M10×2528
- Шайба с круглым отверстием4
- Болт с круглой головкой и квадратным шеей, M16×652
- Шестигранная гайка, M82
- Шайба с круглым отверстием1
- Болт с потайной головкой и квадратным подголовником, M8×202
Ещё 25 позиций состава и артикулы — после регистрации.
