John Deere 8430T — Радиатор/ Охладитель наддувочного воздуха/ Конденсатор/ Охладитель топлива/ Охладитель гидравлического масла
· 54 позиций в составе

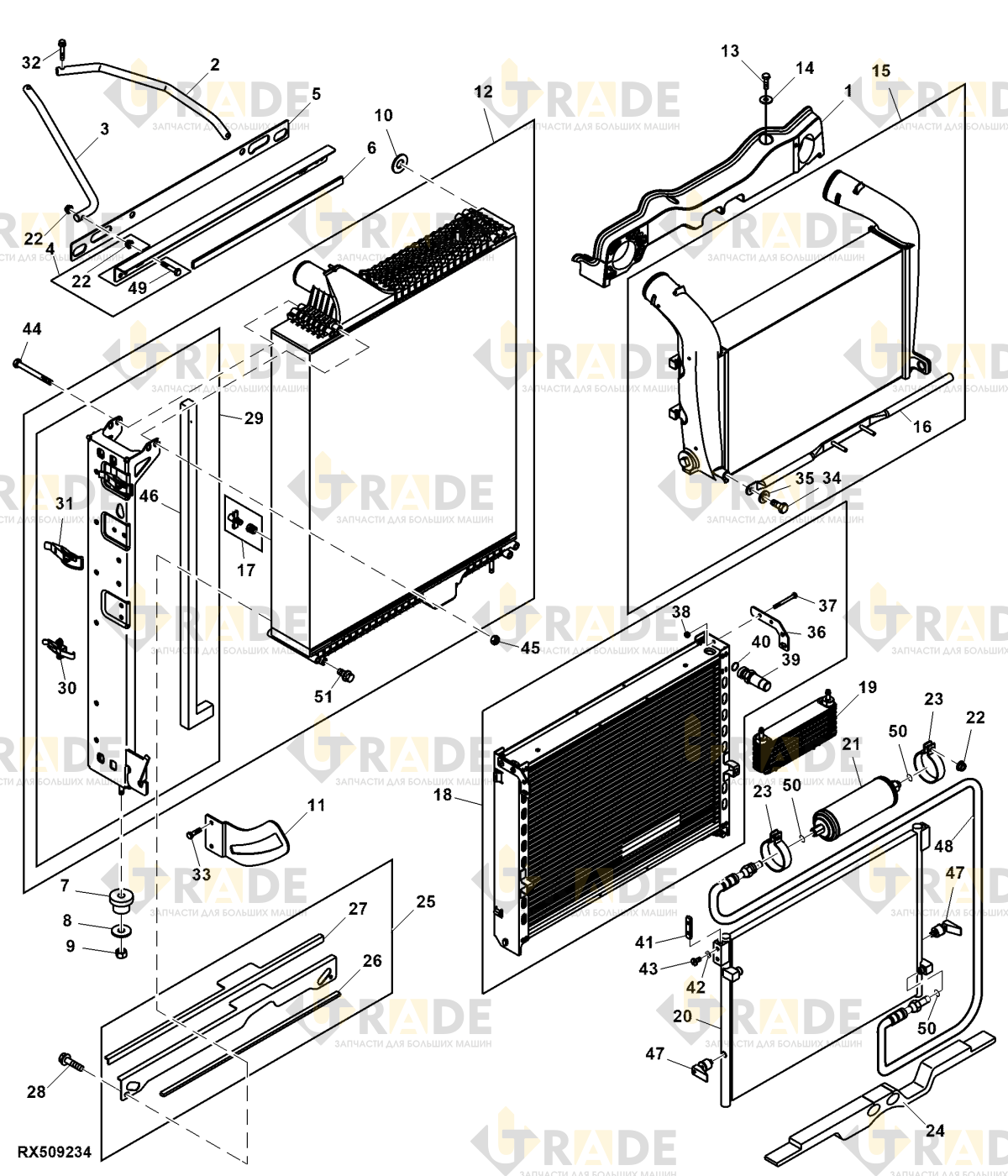

Взрыв-схема узла «Радиатор/ Охладитель наддувочного воздуха/ Конденсатор/ Охладитель топлива/ Охладитель гидравлического масла» John Deere 8430T: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
27 из 54- Уплотнение радиатора1
- Опора радиатора, левая сторона1
- Кронштейн1
- Задний кронштейн радиатора1
- Уплотнитель верхней части охлаждающего модуля радиатора1
- Амортизатор1
- Амортизатор2
- Шайба с круглым отверстием2
- Гайка стопорная шестигранная, M122
- Шайба с буртом8
- Направляющий кронштейн охладителя наддувочного воздуха правый1
- Направляющий кронштейн охладителя наддувочного воздуха левый1
- Радиатор1
- Болт с шестигранной головкой и цилиндрической шейкой, M8×252
- Шайба с круглым отверстием2
- Интеркулер1
- Интеркулер1
- Кронштейн интеркулера1
- Сливной клапан1
- Маслоохладитель1
- Радиатор охлаждения топлива1
- Конденсатор паров1
- Ресивер воздуха-осушитель1
- Контргайка шестигранная с фланцем, M88
- Хомут глушителя вентилятора2
- Уплотнитель нижнего радиатора1
- Опора нижнего радиатора к кожуху1
Ещё 27 позиций состава и артикулы — после регистрации.
