John Deere 8430T — Система впрыска топлива
· 52 позиций в составе
Взрыв-схема узла «Система впрыска топлива» John Deere 8430T: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

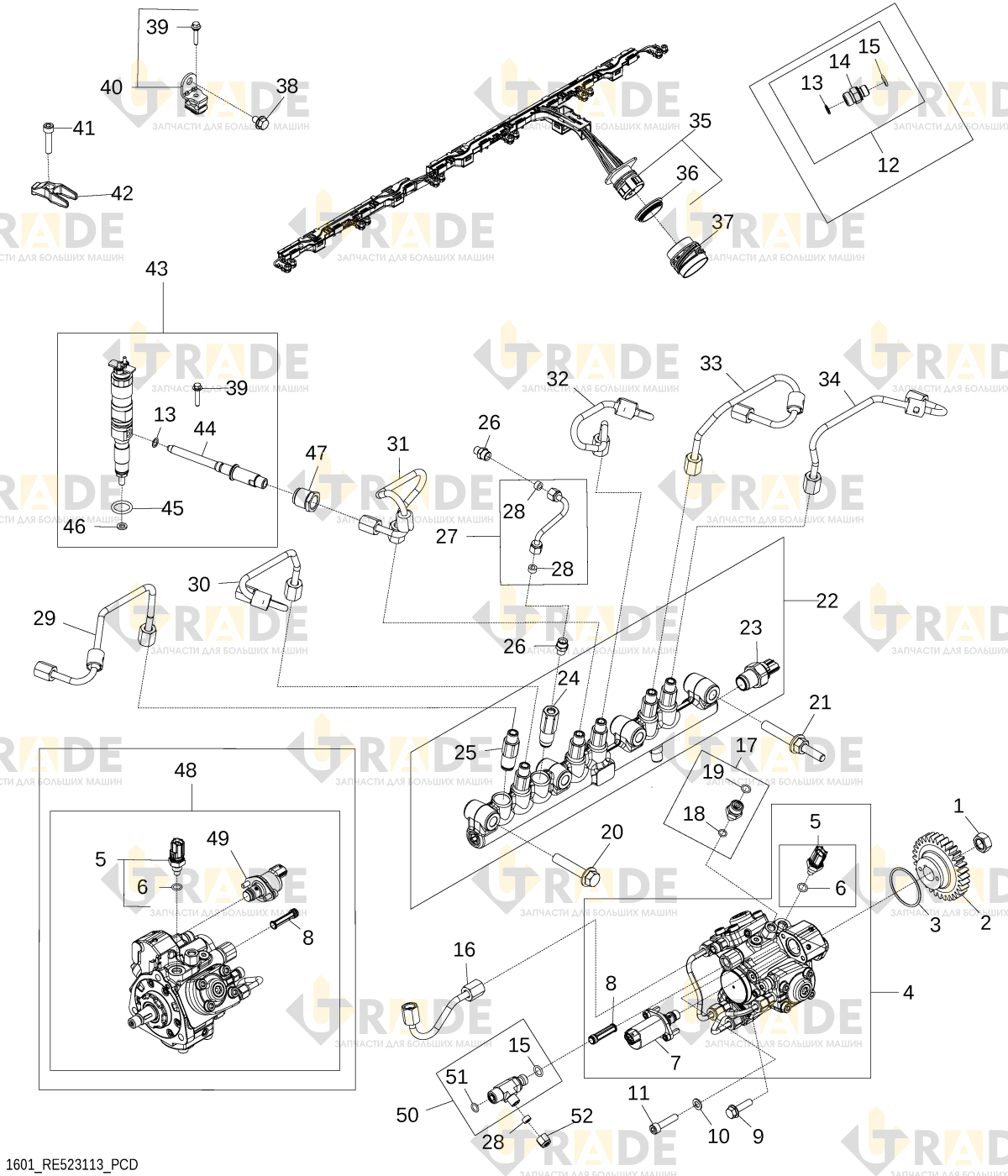

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
26 из 52- Шестигранная гайка, M141
- Шестерня топливного насоса подачи1
- Уплотнительное кольцо (O-ring)1
- Топливный насос высокого давления1
- Датчик температуры топлива1
- Уплотнительное кольцо (O-ring)1
- Клапан управления всасыванием топливного насоса1
- Фильтр всасывания топливного насоса1
- Шестигранный винт с фланцем, M8×302
- Шайба с круглым отверстием1
- Винт с цилиндрической головкой, M8×351
- Прямой фитинг с уплотнительным кольцом1
- Уплотнительное кольцо6
- Адаптер-штуцер1
- Уплотнительное кольцо1
- Топливная магистраль1
- Адаптер-штуцер1
- Уплотнительное кольцо (O-ring)1
- Уплотнительное кольцо (O-ring)1
- Винт с шестигранной головкой и фланцем, M12×602
- Шпилька2
- Направляющая1
- Датчик давления в рейке системы впрыска топлива1
- Клапан сброса давления1
- Дроссель6
- Переходной штуцер2
Ещё 26 позиций состава и артикулы — после регистрации.
