John Deere 8430T — Ремкомплект: шланг и клапан привода вентилятора, IVT, двигатель 9L
· 50 позиций в составе

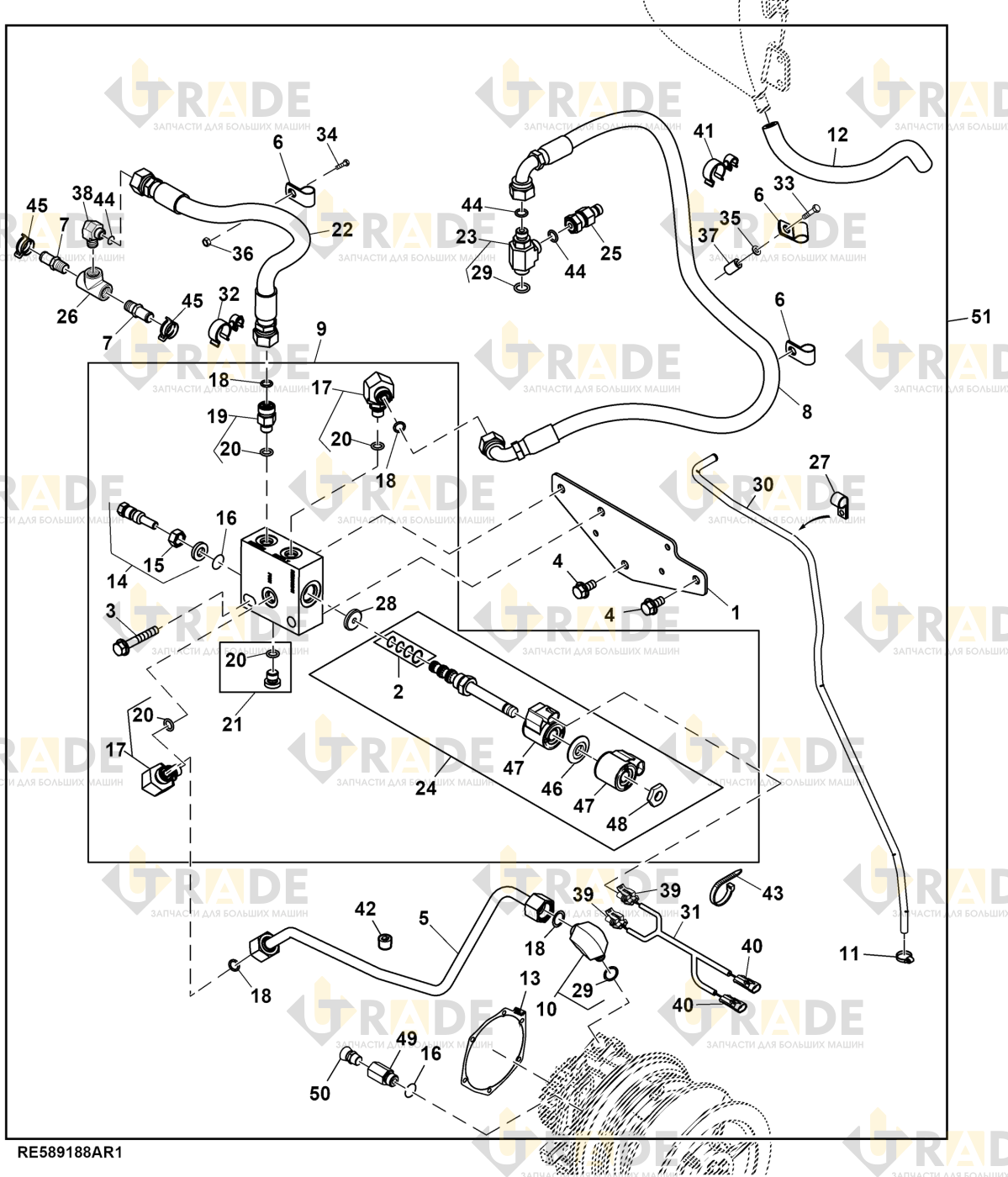

Взрыв-схема узла «Ремкомплект: шланг и клапан привода вентилятора, IVT, двигатель 9L» John Deere 8430T: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
25 из 50- Кронштейн крепления клапана привода вентилятора1
- Комплект уплотнений1
- Винт с шестигранной головкой и фланцем, M8×502
- Винт шестигранный с фланцем, M8×162
- Масляная труба от клапана до привода вентилятора1
- Хомут двойного замкнутого контура 5/8 дюйма3
- Резьбовой соединительный фитинг2
- Гидравлический шланг1
- Клапан управления вентилятором с переменной скоростью1
- Угловой штуцер-винт регулируемый на 90 градусов1
- Хомут для шланга1
- Шланг бака деаэрации1
- Прокладка между приводной головкой и двигателем1
- Заглушка фитинга1
- Гайка шестигранная, 12,7 мм (1/2 дюйма)1
- Уплотнительное кольцо (O-ring)2
- Отвод под 90 градусов2
- Уплотнительное кольцо (O-ring)4
- Адаптер-штуцер1
- Уплотнительное кольцо круглого сечения4
- Заглушка фитинга1
- Гидравлический шланг1
- Тройник1
- Электромагнитный клапан1
- Диагностическое соединительное устройство1
