John Deere 772G — Жгут проводки интерьера кабины (разъемы)
· 67 позиций в составе· 2 моделей

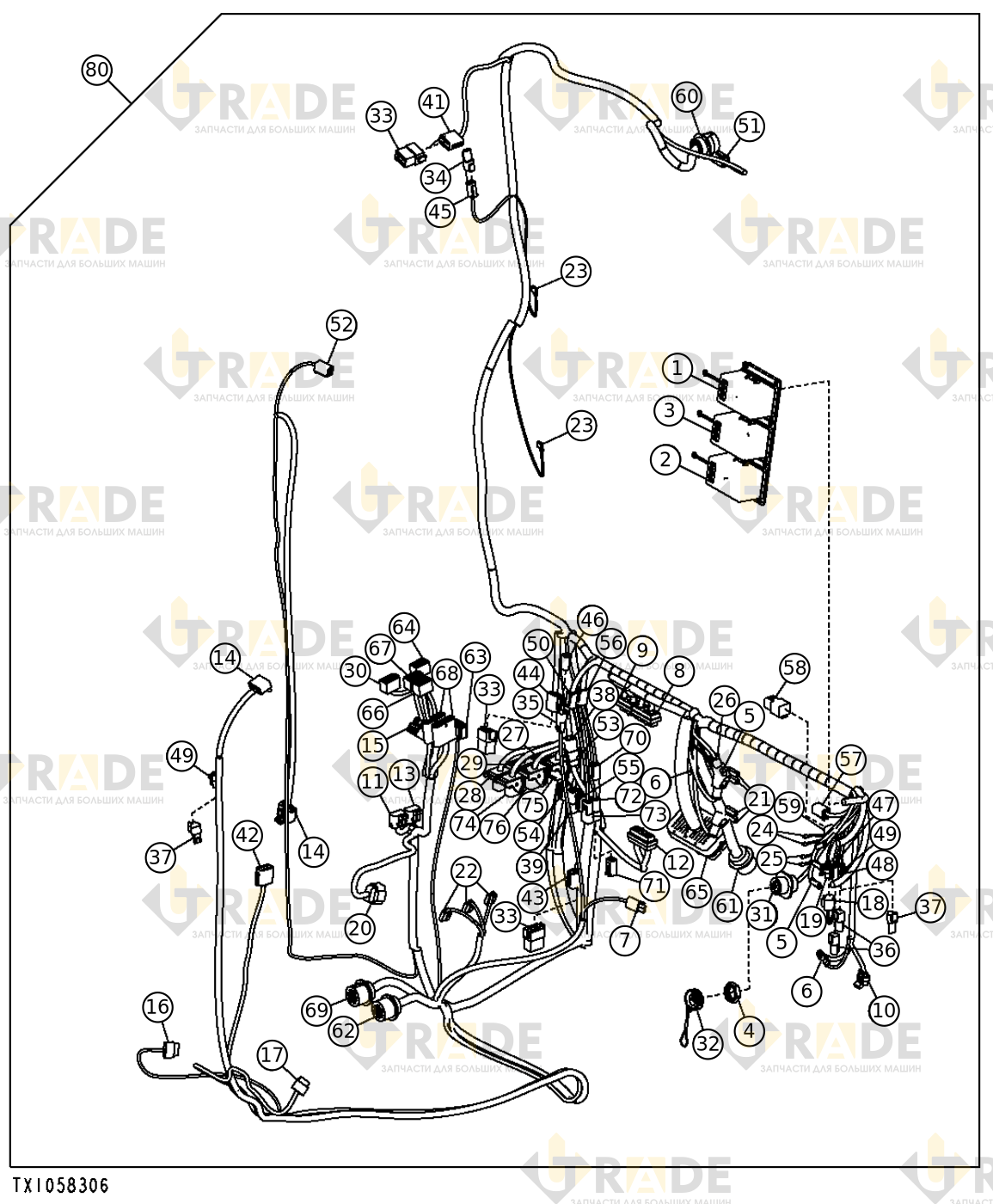

Взрыв-схема узла «Жгут проводки интерьера кабины (разъемы)» John Deere 772G: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
34 из 67- Блок предохранителей и реле (RTMR) мини-предохранителей заднего терминала1
- Контакт электрического разъема24
- Уплотнение электрического разъема24
- Пробка контакта электрического разъема26
- Модуль мини-предохранителей и реле заднего силового терминала батареи (RTMR)1
- Контакт электрического разъема13
- Контакт электрического разъема4
- Контакт электрического разъема1
- Уплотнение электрического разъема13
- Уплотнение электрического разъема4
- Уплотнение электрического разъема1
- Пробка контакта электрического разъема2
- Блок предохранителей мини-клемм1
- Контакт электрического разъема18
- Контакт электрического разъема5
- Контакт электрического разъема2
- Уплотнение электрического разъема18
- Уплотнение электрического разъема5
- Уплотнение электрического разъема2
- Пробка контакта электрического разъема15
- Гайка шестигранная M351
- Соединитель1
- Контакт гильзы электроконтакта2
- Черный корпус внешнего электрического разъема в сборе, 30 контактов1
- Контакт электрического разъема22
- Заглушка пластиковая8
- Внешний черный электрический разъем в сборе, 17 гнезд1
- Контакт электрического разъема10
- Заглушка пластиковая8
- Внешний корпус электрического разъема черный, 3 контакта1
- Контакт электрического разъема2
- Контакт внешнего электрического разъема1
- Черный электрический разъем1
- Корпус внешнего электрического разъема черный, 8 контактов1
Ещё 33 позиций состава и артикулы — после регистрации.
