John Deere 772G — Комплект конвертации джойстика многофункционального в управление кончиками пальцев
· 113 позиций в составе· 2 моделей
Взрыв-схема узла «Комплект конвертации джойстика многофункционального в управление кончиками пальцев» John Deere 772G: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

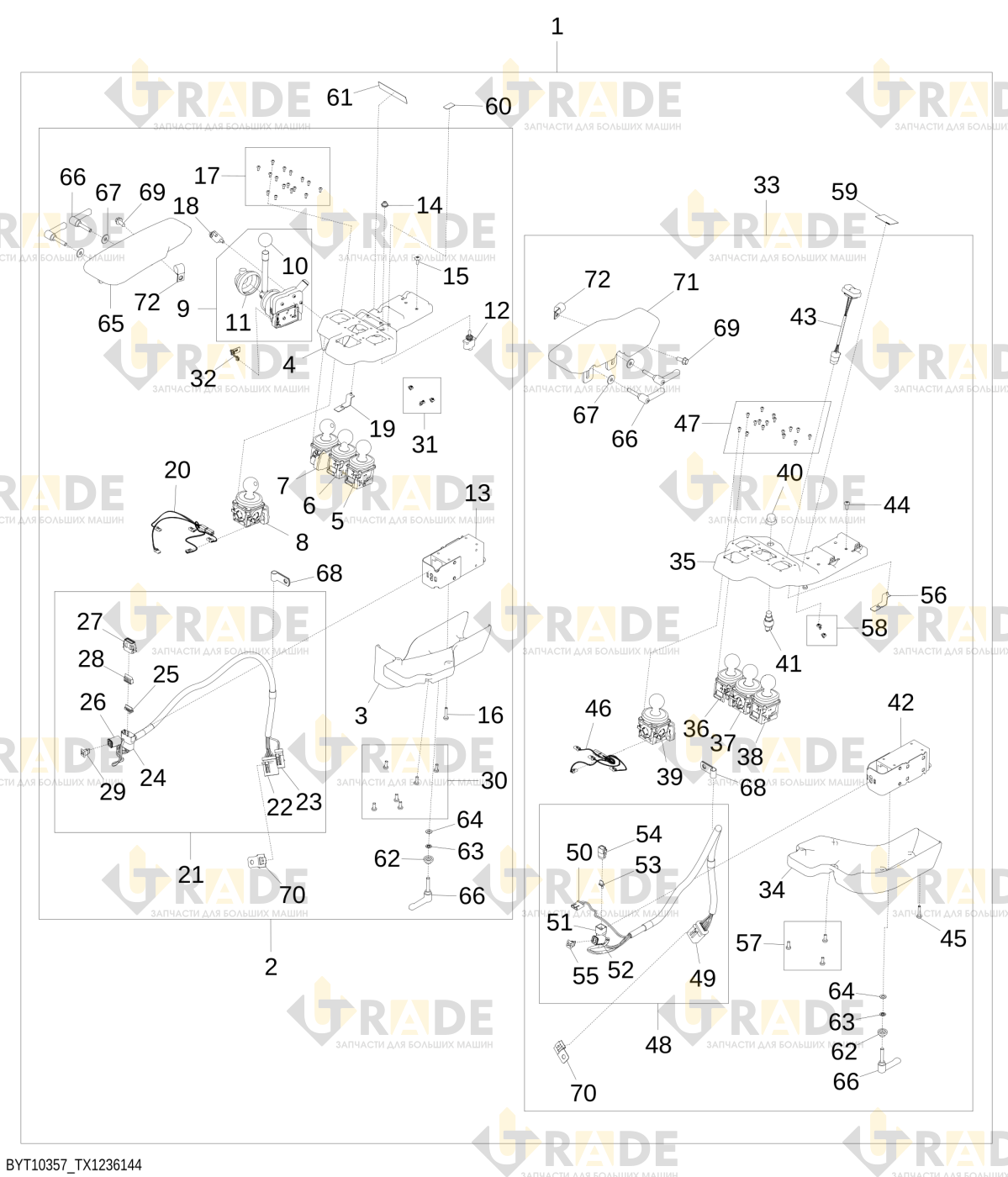

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
57 из 113- Комплект подлокотника1
- Рычаг управления1
- Рычаг управления1
- Рычаг управления1
- Нижняя крышка отсека, правая сторона1
- Верхняя крышка отсека, правая сторона1
- Кнопка управления джойстика справа1
- Гофра джойстика многофункционального1
- Ручка1
- Кнопка управления джойстика справа1
- Гофра джойстика многофункционального1
- Кнопка управления джойстика справа1
- Гофра джойстика многофункционального1
- Кнопка управления двойным джойстиком справа1
- Гофра джойстика многофункционального1
- Переключатель передач1
- Переключатель передач1
- Рычаг переключения передач G2 POD1
- Рычаг переключения передач G2 POD1
- Ручка рычага переключения передач1
- Гофра рычага переключения передач многофункционального джойстика1
- Тумблер качающийся1
- Шестигранная гайка, 15/32"2
- Фиксаторная пластина1
- Винт с цилиндрической головкой, 0,138" X 1/4"3
- Контргайка3
- Контргайка1
- В сборе рычаг регулировки вперед-назад, правая сторона1
- Самонарезающий винт, M4×84
- Чехол1
- Винт с полукруглой головкой (кнопка), M6×164
- Шпилька цилиндрическая, M6×304
- Набор крепежа1
- Комплект кронштейнов1
- Комплект кронштейнов1
- Жгут проводов правой консоли1
- Жгут проводки кабины правого подлокотника1
- Серый корпус электрического разъема, 12 контактов1
- Контактный штифт клеммы электрического разъема12
- Серый корпус электрического разъема, контакты 21
- Контактный штифт клеммы электрического разъема2
- Корпус электрического разъема серый, 12 контактов1
- Контакт электрического разъема12
- Заглушка полости12
- Устройство блокировки электрического разъема, 12 полюсов1
- Серый корпус внутреннего электрического разъема в сборе, 6 контактов1
- Сборка внутреннего электрического разъема черная, 6 контактов1
- Контакт электрического разъема4
- Заглушка отверстия электрического разъема2
- Разъем электрический внешний в сборе серый, 12 контактов1
- Устройство блокировки электрического разъема1
- Контакт электрического разъема оранжевый, 6-контактный1
- Зеленое устройство блокировки электрического разъема1
- Набор крепежа1
- Комплект крепления жгута проводов1
- Жгут проводов перемычки джойстика переключения передач многофункциональной консоли1
- Рычаг управления1
Ещё 56 позиций состава и артикулы — после регистрации.
