John Deere 772G — Главная гидравлическая магистраль (Grade Pro) (- 628913)
· 68 позиций в составе· 2 моделей
Взрыв-схема узла «Главная гидравлическая магистраль (Grade Pro) (- 628913)» John Deere 772G: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

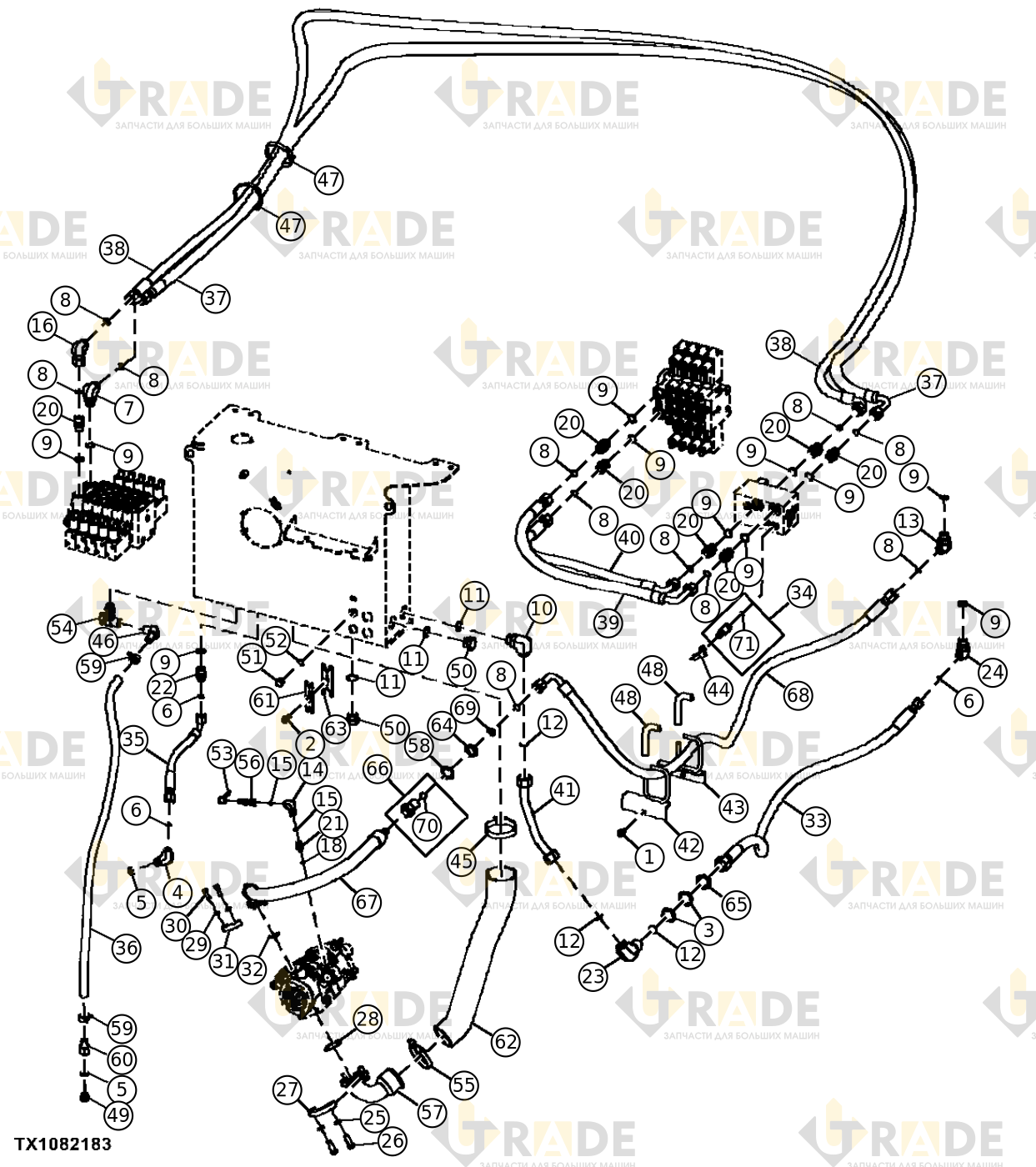

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
34 из 68- Винт с шестигранной головкой, M10×201
- Винт с шестигранной головкой и фланцем, M10×251
- Шайба с круглым отверстием2
- Отвод под 90 градусов1
- Уплотнительное кольцо круглого сечения2
- Уплотнительное кольцо круглого сечения3
- Отводной адаптер1
- Уплотнительное кольцо круглого сечения11
- Уплотнительное кольцо круглого сечения11
- Отвод под 90 градусов1
- Уплотнительное кольцо круглого сечения3
- Уплотнительное кольцо круглого сечения3
- Отвод штуцерный прямой под углом 45 градусов1
- Отвод под 90 градусов1
- Уплотнительное кольцо (O-ring)2
- Поршень цилиндра ковша1
- Уплотнительное кольцо (O-ring)1
- Адаптер-штуцер7
- Адаптер-штуцер1
- Прямой адаптер-фитинг1
- Отвод фитинговый1
- Отвод фитинговый1
- Контргайка4
- Винт шестигранный с цилиндрической головкой, 1/2" x 1-1/2"4
- Фланцевый фитинг2
- Уплотнение уплотнительным кольцом1
- Контргайка4
- Болт с шестигранной головкой4
- Фланцевый фитинг2
- Уплотнительное кольцо круглого сечения1
- Шланг от распределителя основной гидравлики к баку1
- Датчик давления высокого диапазона1
- Шланг слива гидравлического масла корпуса главного гидронасоса1
- Гидравлический шланг основной магистрали1
Ещё 34 позиций состава и артикулы — после регистрации.
