John Deere 772G — Жгут проводки двигателя
· 74 позиций в составе· 2 моделей
Взрыв-схема узла «Жгут проводки двигателя» John Deere 772G: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

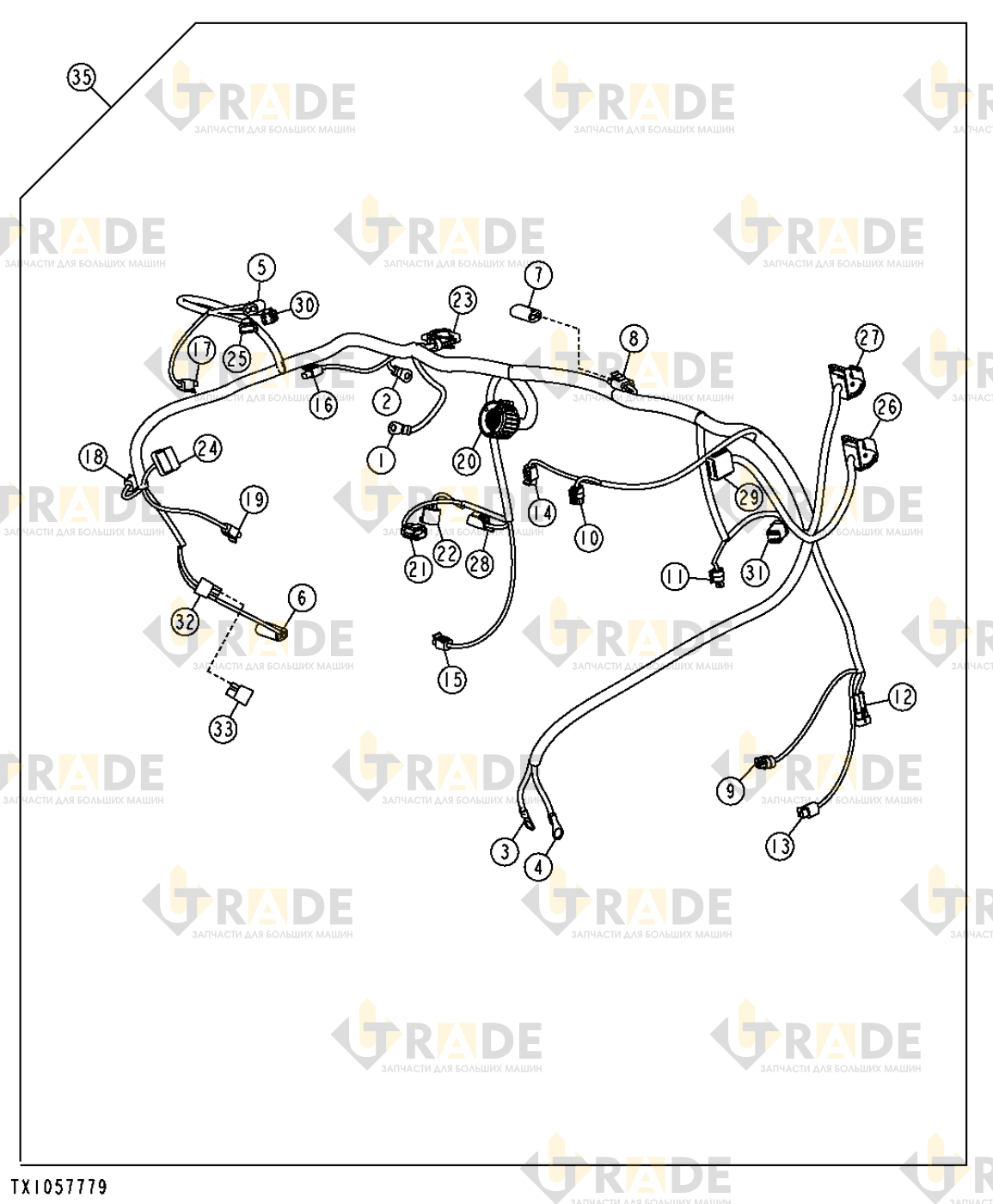

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
37 из 74- Электрический разъем в сборе1
- Контактный штифт клеммы электрического разъема2
- Уплотнение электрического разъема2
- Блок электроконтактов тройной с уплотнителем1
- Контактный штифт клеммы электрического разъема2
- Уплотнение электрического разъема2
- Электрический разъем в сборе1
- Соединитель1
- Контакт гильзы электроконтакта2
- Уплотнение электрического разъема2
- Корпус электрического разъема1
- Контакт электрического разъема3
- Корпус электрического разъема1
- Контакт электрического разъема3
- Корпус электрического разъема1
- Контакт электрического разъема3
- Корпус внутреннего электрического разъема черный, 2 контакта1
- Внутренний контакт электрического разъема2
- Устройство блокировки электрического разъема1
- Корпус внешнего электрического разъема1
- Контакт внешнего электрического разъема2
- Корпус внешнего электрического разъема1
- Контакт электрического разъема3
- Корпус внешнего электрического разъема1
- Контакт внешнего электрического разъема2
- Корпус внешнего электрического разъема1
- Контакт внешнего электрического разъема2
- Корпус внешнего электрического разъема1
- Контакт внешнего электрического разъема2
- Корпус внешнего электрического разъема1
- Контакт электрического разъема3
- Корпус внешнего электрического разъема средне-серый, на 2 контакта1
- Контакт электрического разъема3
- Корпус внутреннего электрического разъема черный, 8 контактов1
- Контакт электрического разъема8
- Уплотнитель синего электрического разъема8
- Корпус электрического разъема1
