John Deere 772G — Система охлаждения (6090HDW01 / 6090HDW04) ( - 626425)
· 62 позиций в составе· 2 моделей

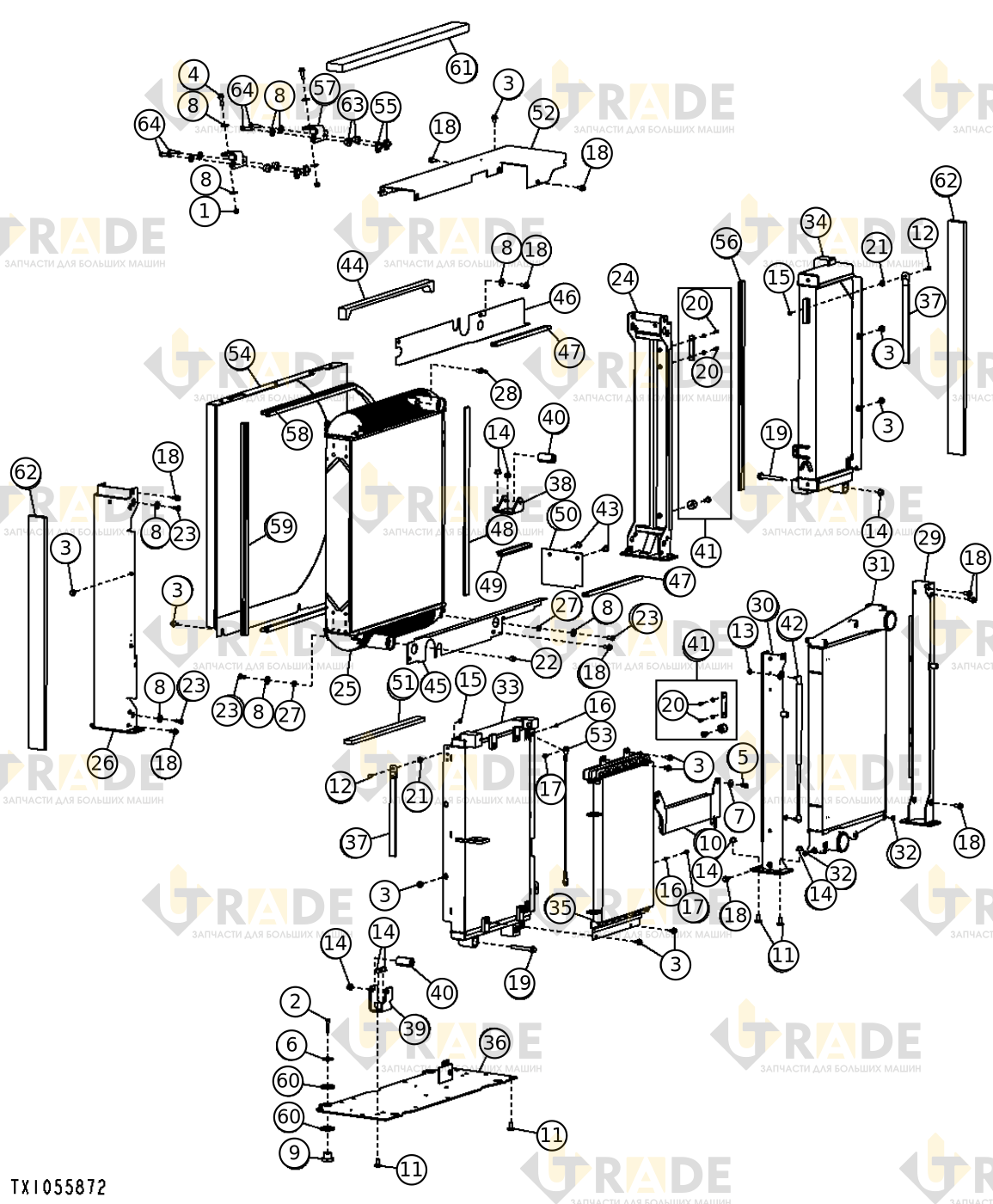

Взрыв-схема узла «Система охлаждения (6090HDW01 / 6090HDW04) ( - 626425)» John Deere 772G: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
31 из 62- Шестигранная контрящаяся гайка, M102
- Винт шестигранный с цилиндрической головкой M10×454
- Винт с шестигранной головкой и фланцем, M10×1614
- Болт с шестигранной головкой и фланцем, M10×352
- Винт с шестигранной головкой и фланцем, M8×202
- Металлическая плоская шайба с круглым отверстием4
- Шайба с круглым отверстием2
- Шайба с круглым отверстием17
- Амортизатор4
- Радиатор охлаждения топлива1
- Болт с полукруглой головкой и квадратным подголовником, M12×2512
- Болт с полукруглой головкой и квадратным подголовником M6×162
- Контргайка шестигранная с фланцем, M84
- Фланцевая гайка14
- Шестигранная фланцевая гайка, M62
- Гайка самоконтрящаяся шестигранная, M62
- Винт с шестигранной головкой, M6×162
- Винт с шестигранной головкой, M10×2016
- Винт с шестигранной головкой и фланцем, M12×1002
- Винт с цилиндрической головкой, M6×204
- Шайба с круглым отверстием2
- Пробка стальной трубы 3/8"-18NPT1
- Винт с шестигранной головкой, M10×208
- Боковой канал радиатора1
- Теплообменник1
- Боковой канал радиатора1
- Втулка дистанционная8
- Штуцер шланга1
- Боковой канал охладителя наддувочного воздуха1
- Боковой канал охладителя наддувочного воздуха1
- Интеркулер охладителя наддувочного воздуха1
Ещё 31 позиций состава и артикулы — после регистрации.
