Caterpillar 140M — Проводка задняя -основная
· 149 позиций в составе· 1 моделей
Взрыв-схема узла «Проводка задняя -основная» Caterpillar 140M: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

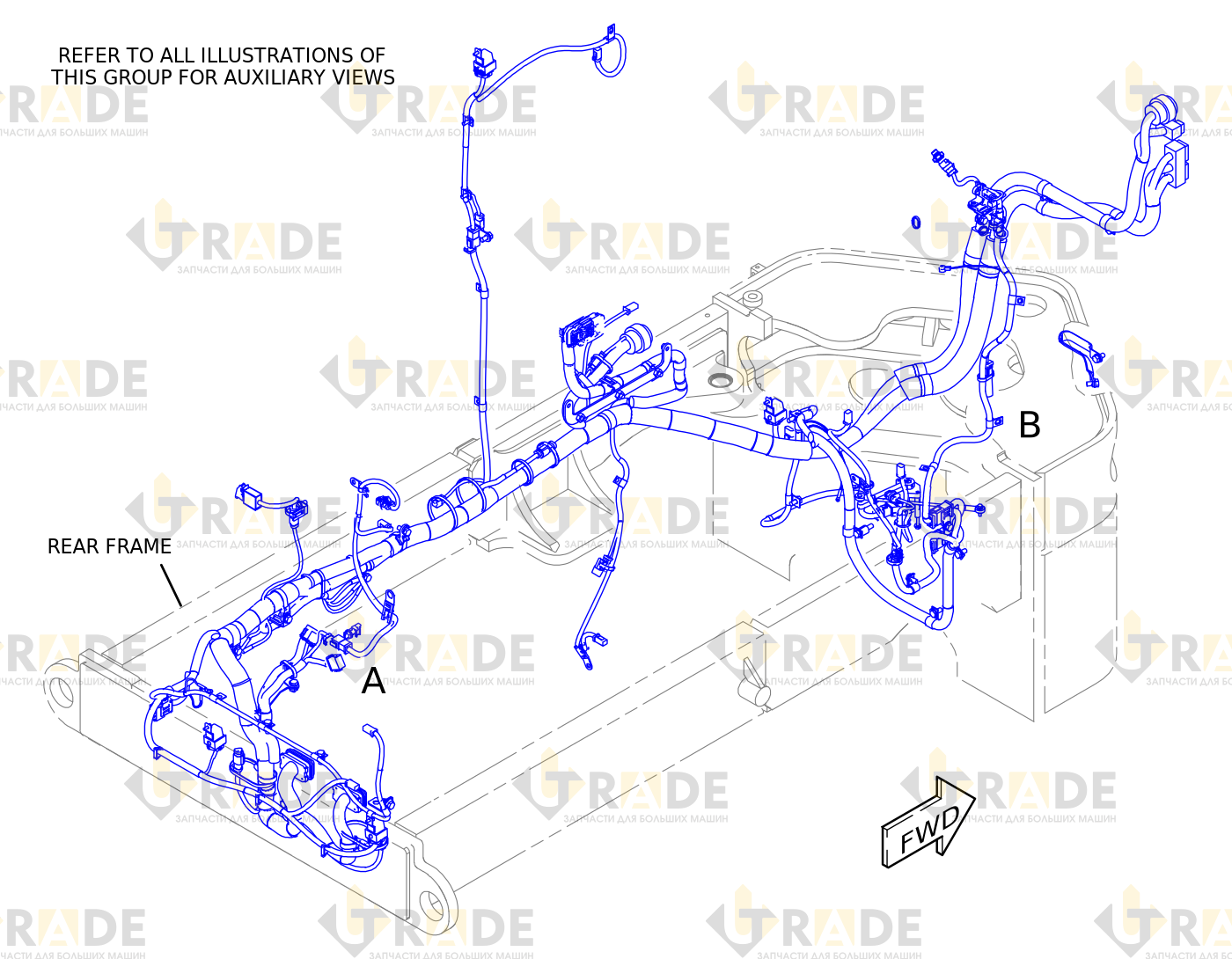

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
75 из 149- КАБЕЛЬНАЯ СТЯЖКА31
- ФИКСАТОР1
- БЛОК КРЕПЛЕНИЯ В СБОРЕ1
- ДУГОГАСИТЕЛЬНОЕ УСТРОЙСТВО2
- ДАТЧИК ДАВЛЕНИЯ1
- РЕЗИСТОР В СБОРЕ1
- КОНТАКТ РАЗЪЕМА2
- Комплект разъемов1
- РЫЧАЖНЫЙ МЕХАНИЗМ В СБОРЕ1
- ГОЛОВКА ШАТУНА1
- ГОЛОВКА ШАТУНА1
- ГАЙКА С ПОКРЫТИЕМ1
- ГАЙКА - ЗАЖИМНАЯ1
- ПРОКЛАДКА2
- ГРУППА ДАТЧИКОВ - ПОЛОЖЕНИЯ1
- РЫЧАГ1
- ПЛАСТИНА В СБОРЕ1
- КРОНШТЕЙН В СБОРЕ1
- КРОНШТЕЙН В СБОРЕ1
- Стыковой2
- ЖГУТ ПРОВОДОВ В СБОРЕ - ПЕРЕКЛЮЧАТЕЛЬ1
- РОЗЕТКА - РАЗЪЕМ20
- ЗАГЛУШКА - УПЛОТНЕНИЕ3
- РОЗЕТКА - РАЗЪЕМ2
- ТРУБКА - ТЕРМОУСАДОЧНАЯ
- ТРУБКА - ТЕРМОУСАДОЧНАЯ
- Комплект заглушек1
- Комплект заглушек5
- РОЗЕТКА В СБОРЕ - РАЗЪЕМ1
- УПЛОТНЕНИЕ - РАЗЪЕМ1
- ЖГУТ ПРОВОДОВ В СБОРЕ - НАСОС1
- Комплект разъемов1
- КОНТАКТ РАЗЪЕМА3
- РОЗЕТКА - РАЗЪЕМ2
- КОНТАКТ РАЗЪЕМА2
- РОЗЕТКА В СБОРЕ - РАЗЪЕМ1
- ВЫВОД В СБОРЕ4
- ЖГУТ ПРОВОДОВ В СБОРЕ - ЗАДНИЙ1
- Комплект разъемов1
- Комплект разъемов3
- РОЗЕТКА - РАЗЪЕМ17
- КАБЕЛЬНАЯ СТЯЖКА4
- КОЛЬЦЕВОЙ ЗАЖИМ1
- КОЛЬЦЕВОЙ ЗАЖИМ3
- КОЛЬЦЕВОЙ ЗАЖИМ4
- КОЛЬЦЕВОЙ ЗАЖИМ1
- КОЛЬЦЕВОЙ ЗАЖИМ1
- ШЛАНГ
- Комплект заглушек4
- Комплект заглушек1
- Комплект заглушек2
- ЛЕПЕСТКОВАЯ КЛЕММА В СБОРЕ7
- ТРУБКА - ТЕРМОУСАДОЧНАЯ
- ТРУБКА - ТЕРМОУСАДОЧНАЯ
- ТРУБКА - ТЕРМОУСАДОЧНАЯ
- РОЗЕТКА - РАЗЪЕМ5
- РОЗЕТКА - РАЗЪЕМ4
- РОЗЕТКА - РАЗЪЕМ19
- КАБЕЛЬНАЯ СТЯЖКА4
- РОЗЕТКА В СБОРЕ - РАЗЪЕМ1
- ЗАГЛУШКА - УПЛОТНЕНИЕ15
- ЗАГЛУШКА - УПЛОТНЕНИЕ3
- ЗАГЛУШКА - УПЛОТНЕНИЕ5
- КОЛПАЧОК - УПЛОТНЕНИЕ1
- РОЗЕТКА - РАЗЪЕМ
- КОЛПАЧОК - РАЗЪЕМ3
- ЗВУКОВОЙ СИГНАЛ В СБОРЕ - ОКОНЧАНИЯ2
- Концевая шайба3
- РОЗЕТКА В СБОРЕ - РАЗЪЕМ1
- УПЛОТНЕНИЕ - РАЗЪЕМ1
- РОЗЕТКА В СБОРЕ - РАЗЪЕМ2
- РОЗЕТКА В СБОРЕ - РАЗЪЕМ1
- КОЛЬЦО - СТОПОРНОЕ1
- БОЛТ1
- УПЛОТНЕНИЕ2
