Caterpillar 140M — Панель прерывателя цепи в сборе
· 91 позиций в составе· 1 моделей
Взрыв-схема узла «Панель прерывателя цепи в сборе» Caterpillar 140M: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

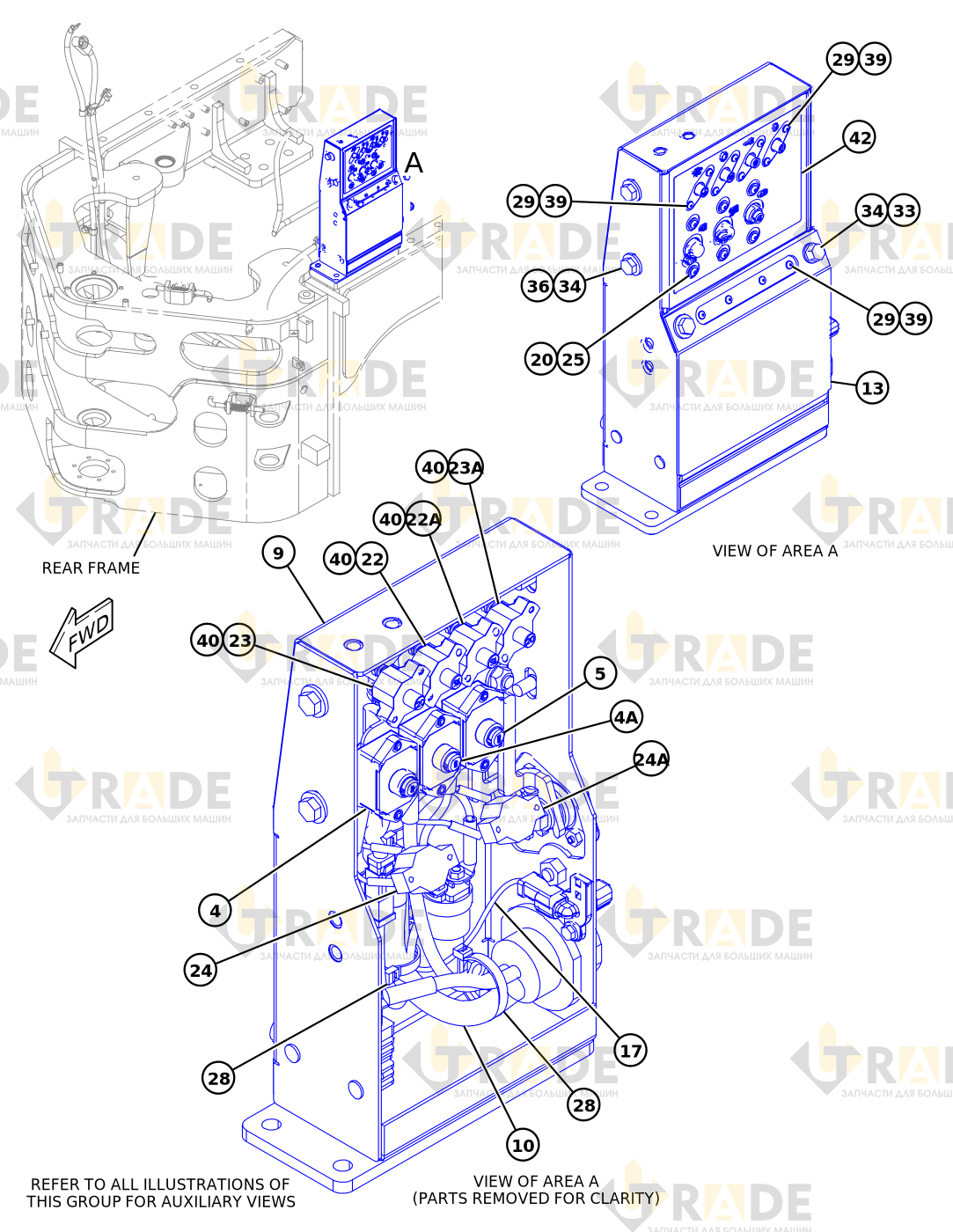

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
46 из 91- КАБЕЛЬНАЯ СТЯЖКА2
- РАЗЪЕМ В СБОРЕ - РАЗЪЕМ1
- ГРУППА МАГНИТНОГО ПЕРЕКЛЮЧАТЕЛЯ1
- АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ В СБОРЕ1
- АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ В СБОРЕ1
- АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ В СБОРЕ1
- ГРОВЕРНАЯ ШАЙБА2
- ГАЙКА ПОЛНОЙ ВЫСОТЫ2
- ШАЙБА2
- РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК1
- ГРУППА МАГНИТНОГО ПЕРЕКЛЮЧАТЕЛЯ1
- КРОНШТЕЙН В СБОРЕ1
- Стыковой6
- КОРОБКА В СБОРЕ1
- ГАЙКА ПРИВАРНАЯ1
- ВСТАВКА - РЕЗЬБОВАЯ1
- ВТУЛКА2
- ЖГУТ ПРОВОДОВ В СБОРЕ - БЛОК1
- ГРОВЕРНАЯ ШАЙБА1
- ДУГОГАСИТЕЛЬНОЕ УСТРОЙСТВО1
- РАЗЪЕМ В СБОРЕ - РАЗЪЕМ1
- ГАЙКА1
- Комплект разъемов1
- Комплект заглушек2
- ЗАГЛУШКА - УПЛОТНЕНИЕ10
- ЗАГЛУШКА - УПЛОТНЕНИЕ1
- ЗАГЛУШКА - УПЛОТНЕНИЕ2
- КОНТАКТ РАЗЪЕМА6
- КОНТАКТ РАЗЪЕМА3
- КОНТАКТ РАЗЪЕМА1
- КОНТАКТ РАЗЪЕМА2
- КОНТАКТ РАЗЪЕМА2
- РОЗЕТКА - РАЗЪЕМ4
- КОЛЬЦЕВОЙ ЗАЖИМ1
- КОЛЬЦЕВОЙ ЗАЖИМ1
- КОЛЬЦЕВОЙ ЗАЖИМ2
- КОЛЬЦЕВОЙ ЗАЖИМ В СБОРЕ1
- ТРУБКА - ТЕРМОУСАДОЧНАЯ
- КОЛЬЦЕВОЙ ЗАЖИМ В СБОРЕ3
- ТРУБКА - ТЕРМОУСАДОЧНАЯ
- ТРУБКА - ТЕРМОУСАДОЧНАЯ
- ПЛАСТИНА1
- ПЛАСТИНА1
- КРЫШКА1
- ПЛАСТИНА1
- ПРОВОД В СБОРЕ1
