Caterpillar 140M — Дверь кабины в сборе - правая
· 82 позиций в составе· 1 моделей

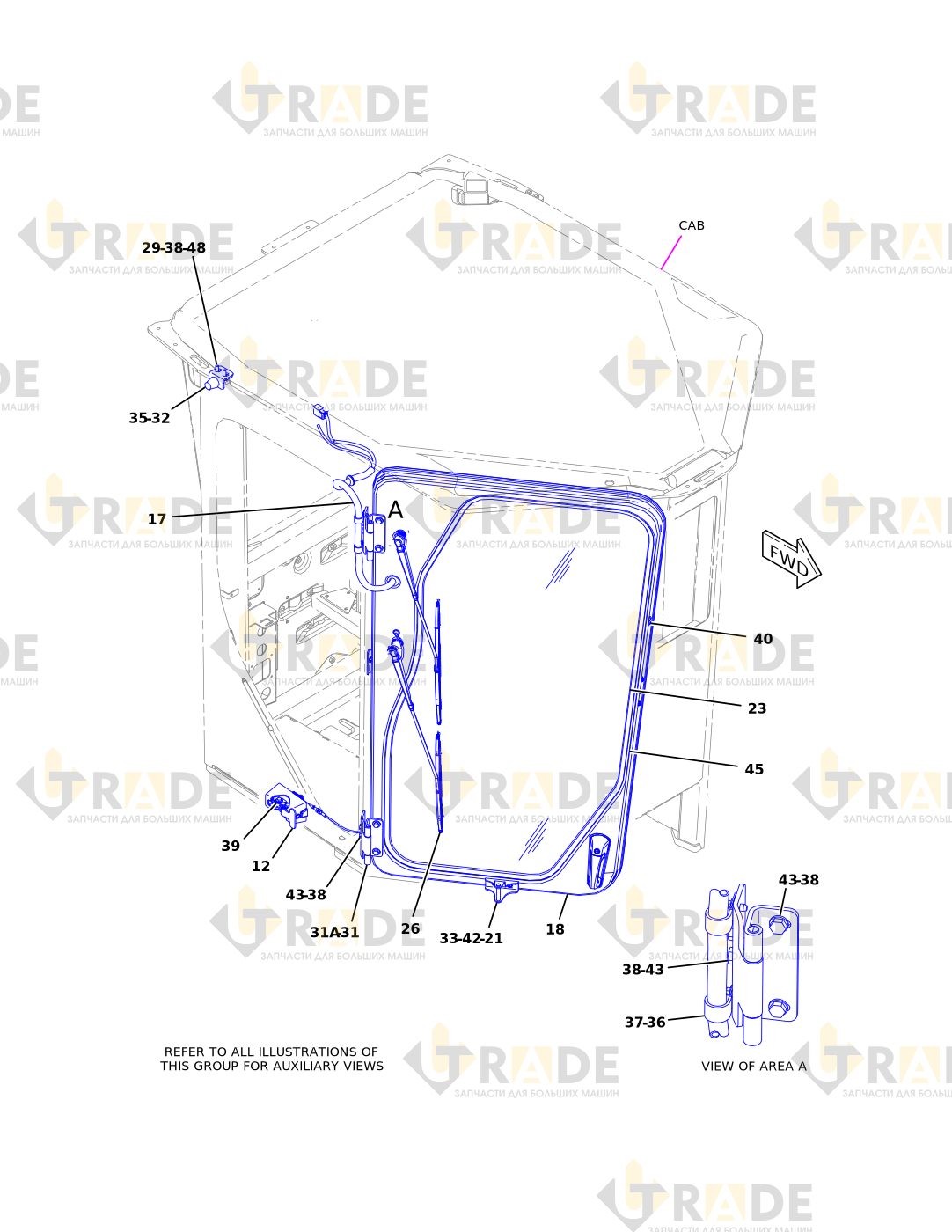

Взрыв-схема узла «Дверь кабины в сборе - правая» Caterpillar 140M: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
41 из 82- ГАЙКА ЗАЖИМА3
- ШТИФТ ПРУЖИННЫЙ В СБОРЕ2
- ГАЙКА - ФЛАНЦЕВАЯ ШЕСТИГРАННАЯ1
- РУЧКА В СБОРЕ - НАЖИМНАЯ1
- ПРОКЛАДКА1
- ЧЕХОЛ ГОФРИРОВАННЫЙ1
- СЕРЬГА1
- ШТИФТ1
- ФИКСАТОР1
- УГЛОВОЙ РЫЧАГ В СБОРЕ1
- СПЕЦИАЛЬНАЯ ПРОКЛАДКА1
- ФИКСАТОР В СБОРЕ1
- УДАРНИК В СБОРЕ1
- ГРУППА РЫЧАГА ДВЕРИ КАБИНЫ1
- ЖЕСТКАЯ ШАЙБА2
- ВИНТ - СФЕРИЧЕСКАЯ ГОЛОВКА2
- ШАЙБА2
- РУЧКА - УПРАВЛЕНИЕ1
- РЫЧАГ1
- ПРУЖИНА1
- ПРУЖИНА1
- КАБЕЛЬ В СБОРЕ1
- КОЛЬЦО - СТОПОРНОЕ2
- ШТИФТ - ШПЛИНТУЕМЫЙ2
- ЗАМОК В СБОРЕ - ДВЕРНОЙ1
- ЖГУТ ПРОВОДОВ СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ1
- Комплект разъемов1
- ТРУБКА - ТЕРМОУСАДОЧНАЯ
- ЗАГЛУШКА - УПЛОТНЕНИЕ2
- РОЗЕТКА - РАЗЪЕМ5
- РОЗЕТКА - РАЗЪЕМ5
- ШЛАНГ
- КОНТАКТ РАЗЪЕМА5
- КОНТАКТ РАЗЪЕМА5
- Комплект заглушек1
- УПЛОТНЕНИЕ2
- ИЗОЛЯЦИОННАЯ ЛЕНТА
- ГРУППА ДВЕРИ КАБИНЫ1
- ВИНТ - СФЕРИЧЕСКАЯ ГОЛОВКА2
- ГАЙКА ПРИВАРНАЯ3
- РУЧКА В СБОРЕ - НАЖИМНАЯ1
Ещё 41 позиций состава и артикулы — после регистрации.
