Caterpillar 140M — Проводка в сборе кабина
· 211 позиций в составе· 1 моделей

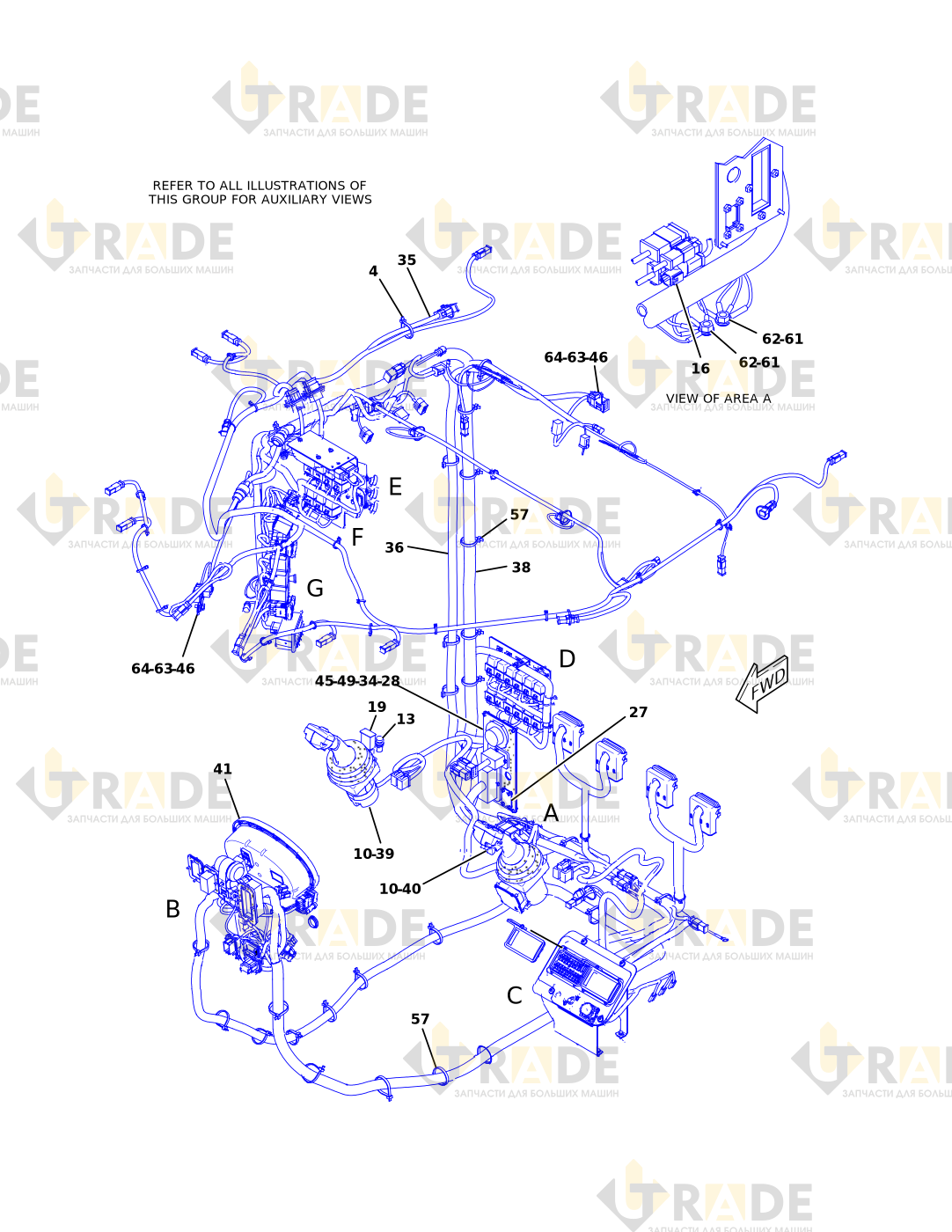

Взрыв-схема узла «Проводка в сборе кабина» Caterpillar 140M: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
106 из 211- Клин-приемник1
- РЕЛЕ В СБОРЕ1
- РЕЛЕ В СБОРЕ1
- РЕЛЕ В СБОРЕ1
- РЕЛЕ В СБОРЕ1
- РЕЛЕ В СБОРЕ1
- РЕЛЕ В СБОРЕ1
- РЕЛЕ В СБОРЕ1
- РЕЛЕ В СБОРЕ1
- РЕЛЕ В СБОРЕ1
- РЕЛЕ В СБОРЕ1
- РЕЛЕ В СБОРЕ1
- РЕЛЕ В СБОРЕ1
- РЕЛЕ В СБОРЕ1
- РЕЛЕ В СБОРЕ1
- РЕЛЕ В СБОРЕ1
- РЕЛЕ В СБОРЕ1
- РЕЛЕ В СБОРЕ1
- РЕЛЕ В СБОРЕ1
- ГРУППА СИГНАЛИЗАЦИИ1
- КАБЕЛЬНАЯ СТЯЖКА65
- КОЖУХ В СБОРЕ1
- ВИНТ8
- ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ20
- ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ19
- ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ1
- БОЛТ8
- РАЗЪЕМ - КНОПКА1
- ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ - ПУСКОВОЙ1
- ГАЙКА - КРЕПЕЖНАЯ1
- Комплект разъемов1
- КОНТАКТ РАЗЪЕМА4
- КНОПОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ1
- ГРОВЕРНАЯ ШАЙБА1
- КОНТАКТ РАЗЪЕМА2
- ГАЙКА1
- КРЫШКА В СБОРЕ1
- ПЛАСТИНА1
- ДУГОГАСИТЕЛЬНОЕ УСТРОЙСТВО1
- ПРОКЛАДКА1
- ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ - ДВУХПОЗИЦИОННЫЙ1
- ЗАГЛУШКА16
- ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ - ДВУХПОЗИЦИОННЫЙ1
- ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ - ДВУХПОЗИЦИОННЫЙ1
- ОГРАЖДЕНИЕ1
- ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ - ДВУХПОЗИЦИОННЫЙ1
- ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ - ДВУХПОЗИЦИОННЫЙ1
- ПРОБЛЕСКОВЫЙ МАЯЧОК В СБОРЕ1
- ПЛАСТИНА1
- ПЛАСТИНА2
- ПЛАСТИНА1
- ГРУППА КРЕПЕЖНОГО КРОНШТЕЙНА1
- СВЕТОДИОДНАЯ ЛАМПА В СБОРЕ1
- ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ - ДВУХПОЗИЦИОННЫЙ1
- ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ - ДВУХПОЗИЦИОННЫЙ1
- ПРОКЛАДКА5
- ПРОКЛАДКА1
- ЖГУТ ПРОВОДОВ В СБОРЕ - ОСВЕЩЕНИЕ1
- Комплект разъемов14
- Комплект разъемов1
- ЗАГЛУШКА - УПЛОТНЕНИЕ44
- ТРУБКА - ТЕРМОУСАДОЧНАЯ
- ТРУБКА - ТЕРМОУСАДОЧНАЯ
- РОЗЕТКА - РАЗЪЕМ56
- Комплект заглушек2
- Комплект заглушек1
- Комплект заглушек14
- ЖГУТ ПРОВОДОВ В СБОРЕ - УПРАВЛЕНИЕ1
- Комплект разъемов1
- КОМПЛЕКТ - РОЗЕТОЧНАЯ ЧАСТЬ РАЗЪЕМА1
- РОЗЕТКА В СБОРЕ - РАЗЪЕМ1
- РОЗЕТКА В СБОРЕ - РАЗЪЕМ1
- РОЗЕТКА - РАЗЪЕМ8
- РОЗЕТКА - РАЗЪЕМ7
- КОНТАКТ РАЗЪЕМА7
- РОЗЕТКА В СБОРЕ - РАЗЪЕМ1
- ВЫВОД В СБОРЕ4
- КОНТАКТ РАЗЪЕМА4
- РАЗЪЕМ В СБОРЕ - РАЗЪЕМ1
- РОЗЕТКА В СБОРЕ - РАЗЪЕМ1
- КОЛЬЦО - СТОПОРНОЕ1
- БОЛТ1
- УПЛОТНЕНИЕ - РАЗЪЕМ2
- ТРУБКА - ТЕРМОУСАДОЧНАЯ
- НАБОР - ШТЕКЕР ПОДКЛЮЧЕНИЯ1
- Комплект заглушек1
- Комплект заглушек1
- ИЗОЛЯЦИОННАЯ ЛЕНТА
- Группа управления в сборе1
- ЖГУТ ПРОВОДОВ В СБОРЕ - КАБИНА1
- Комплект разъемов2
- Комплект разъемов3
- КОМПЛЕКТ - РОЗЕТОЧНАЯ ЧАСТЬ РАЗЪЕМА2
- КОМПЛЕКТ - РОЗЕТОЧНАЯ ЧАСТЬ РАЗЪЕМА3
- КОМПЛЕКТ - РОЗЕТОЧНАЯ ЧАСТЬ РАЗЪЕМА2
- РОЗЕТКА - РАЗЪЕМ2
- РОЗЕТКА В СБОРЕ - РАЗЪЕМ1
- КАБЕЛЬНАЯ СТЯЖКА8
- КЛЕММА - ЛЕЗВИЕ14
- ЗАГЛУШКА - УПЛОТНЕНИЕ2
- ЗАГЛУШКА - УПЛОТНЕНИЕ3
- ЗАГЛУШКА - РАЗЪЕМ2
- РОЗЕТКА - РАЗЪЕМ5
- ВЫВОД В СБОРЕ7
- РОЗЕТКА В СБОРЕ - РАЗЪЕМ1
- КОЛПАЧОК - РОЗЕТКИ1
Ещё 105 позиций состава и артикулы — после регистрации.
