Caterpillar 140M — Проводка передняя
· 76 позиций в составе· 1 моделей
Взрыв-схема узла «Проводка передняя» Caterpillar 140M: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

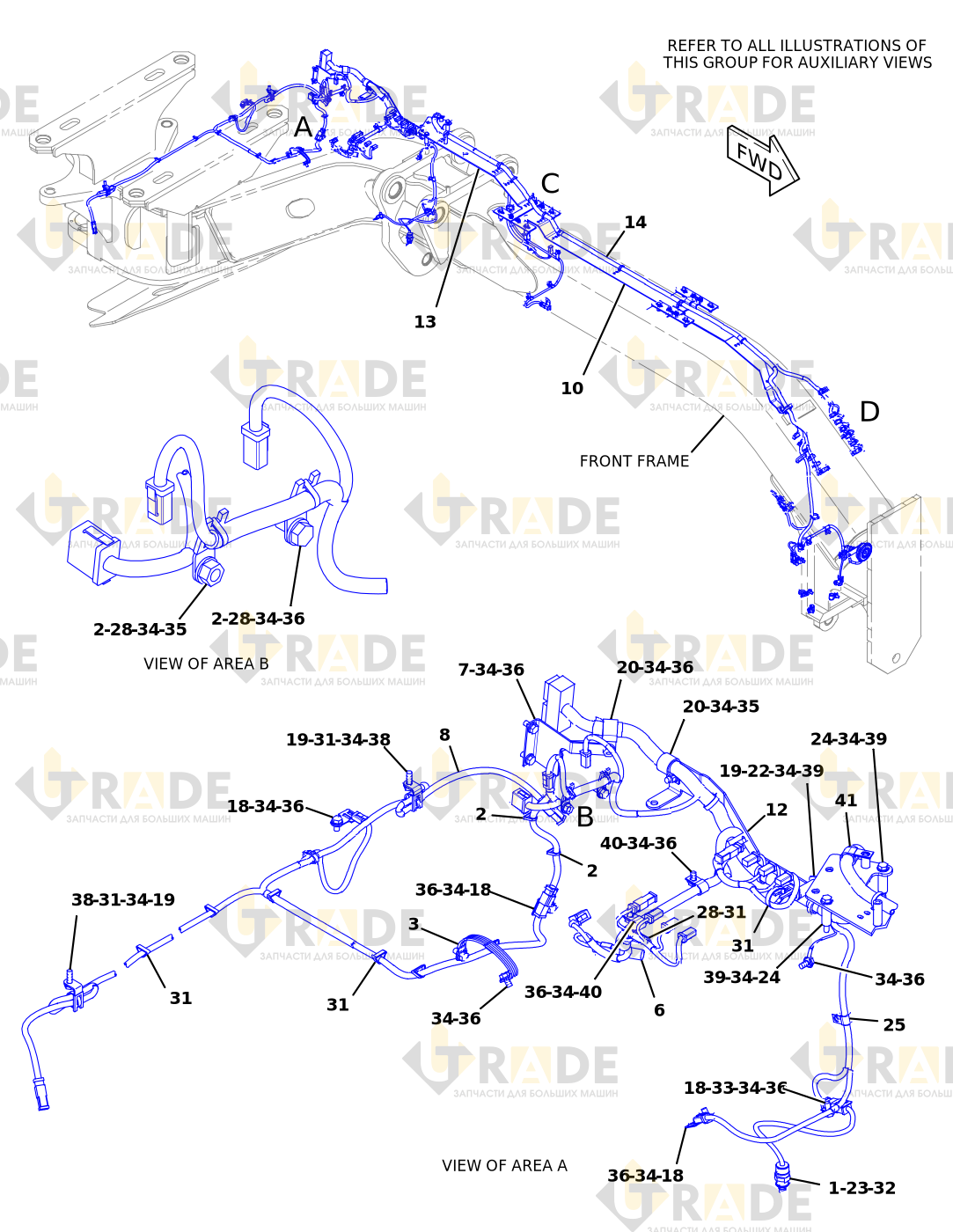

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
38 из 76- ШАРОВЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ1
- КОНТАКТ РАЗЪЕМА4
- Комплект разъемов1
- КАБЕЛЬНАЯ СТЯЖКА4
- СТЯЖКА В СБОРЕ1
- ПРОКЛАДКА3
- ЗВУКОВОЙ СИГНАЛ В СБОРЕ1
- РЕЗИСТОР В СБОРЕ1
- Комплект разъемов1
- КРОНШТЕЙН В СБОРЕ1
- ЗВЕНО1
- Стыковой1
- ЖГУТ ПРОВОДОВ В СБОРЕ - ОСВЕЩЕНИЕ1
- Комплект заглушек3
- КАНАЛ1
- КАНАЛ1
- УПЛОТНЕНИЕ2
- КРОНШТЕЙН В СБОРЕ1
- ШПИЛЬКА ПРИВАРНАЯ1
- КАНАЛ В СБОРЕ1
- БОНКА - ПРИВАРНАЯ1
- БОНКА - ПРИВАРНАЯ1
- ЖГУТ ПРОВОДОВ В СБОРЕ - ПЕРЕДНЕЙ ЧАСТИ ШАССИ1
- Комплект разъемов1
- Комплект заглушек1
- Комплект заглушек4
- Комплект заглушек2
- Заглушка клиновидная1
- Клин-приемник1
- КОНТАКТ РАЗЪЕМА4
- РОЗЕТКА - РАЗЪЕМ103
- ЗАГЛУШКА - УПЛОТНЕНИЕ52
- КОНТАКТ РАЗЪЕМА4
- РОЗЕТКА - РАЗЪЕМ13
- РОЗЕТКА В СБОРЕ - РАЗЪЕМ1
- КОЛЬЦО - СТОПОРНОЕ1
- БОЛТ1
- УПЛОТНЕНИЕ2
