Weichai WP15HG770E304 — Комбинация водоотводящих труб
· 21 позиций в составе

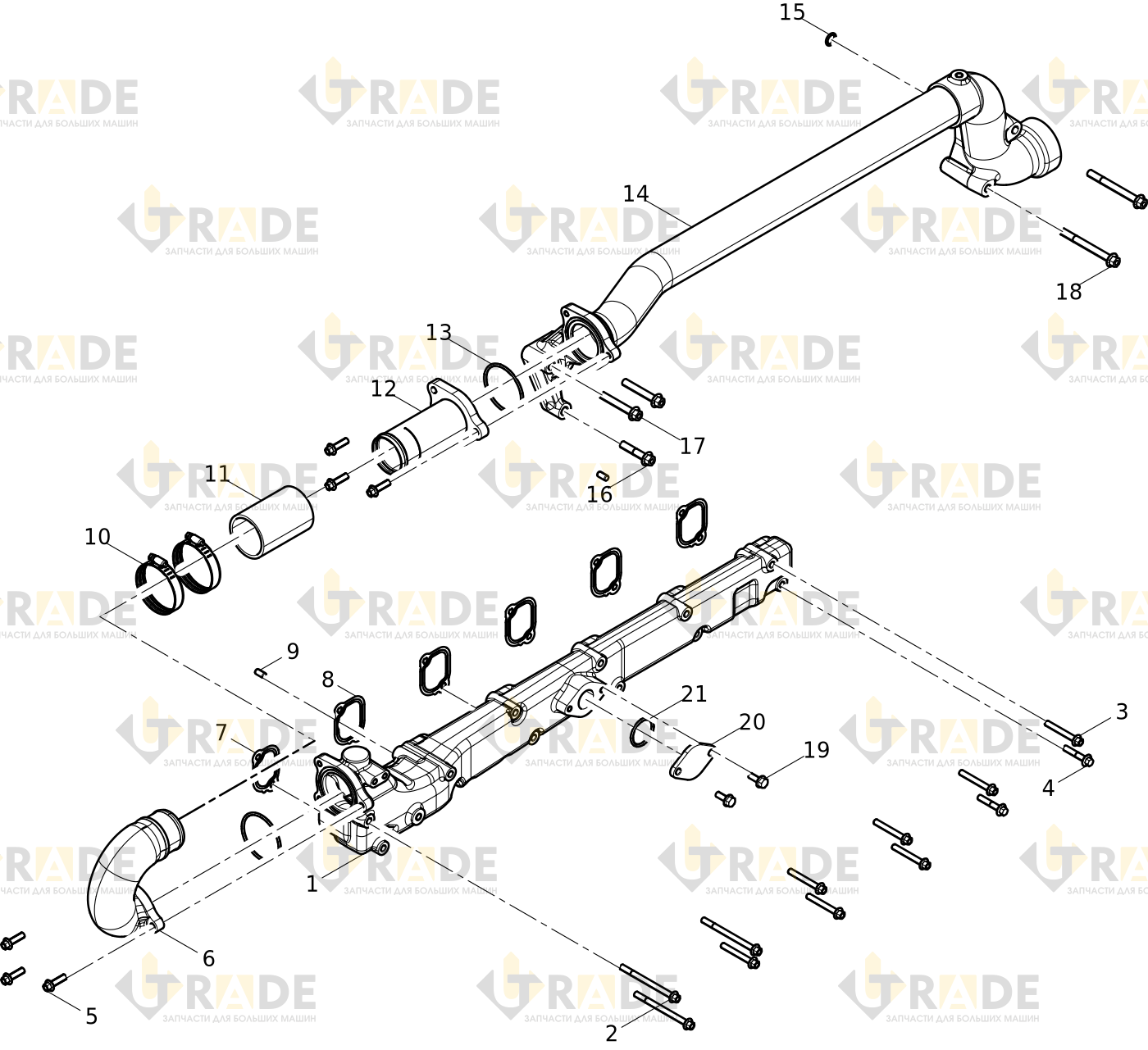

Взрыв-схема узла «Комбинация водоотводящих труб» Weichai WP15HG770E304: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
11 из 21- Водоотводная труба1.0
- Болт с шестигранной головкой3.0
- Болт с шестигранной головкой7.0
- Винт крепления шкива2.0
- Болт с шестигранной головкой6.0
- Соединитель магистрали системы охлаждения1.0
- Прокладка водовыпускной трубы1.0
- Прокладка водовыпускной трубы5.0
- Цилиндрический штифт2.0
- Хомут2.0
- Соединительный шланг охлаждающей жидкости1.0
Ещё 10 позиций состава и артикулы — после регистрации.
