Weichai WP15HG770E304 — Комбинация топливопроводов низкого давления
· 17 позиций в составе

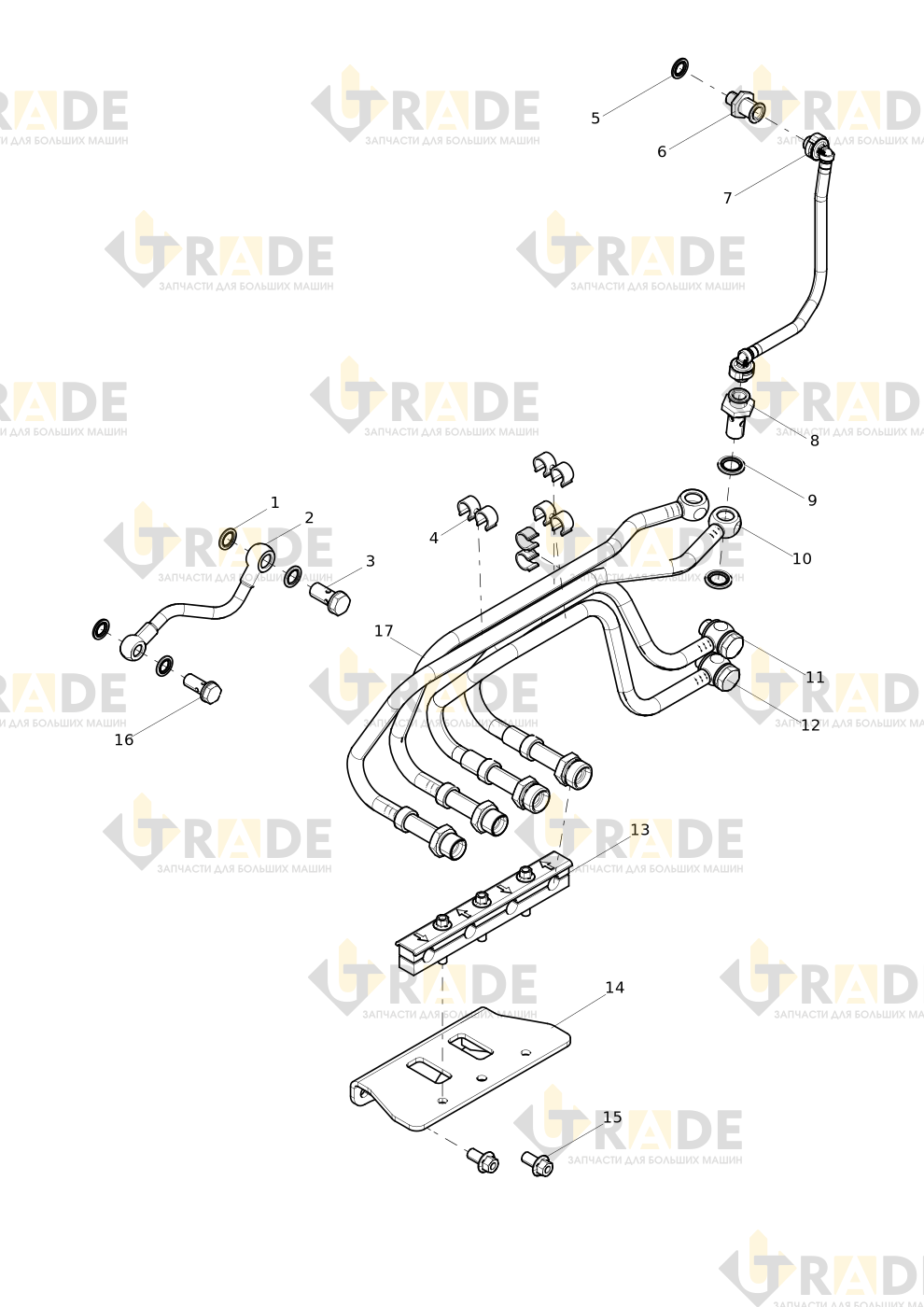

Взрыв-схема узла «Комбинация топливопроводов низкого давления» Weichai WP15HG770E304: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
9 из 17- Шайба уплотнительная2.0
- Сборка обратной топливной магистрали1.0
- Пустотелый болт1.0
- Хомут трубы в сборе4.0
- Шайба уплотнительная3.0
- Соединение труб1.0
- Сборка обратной топливной магистрали1.0
- Соединение труб1.0
- Шайба уплотнительная2.0
Ещё 8 позиций состава и артикулы — после регистрации.
