Weichai WP12CD290E201 — Группа ТНВД
· 20 позиций в составе
Взрыв-схема узла «Группа ТНВД» Weichai WP12CD290E201: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

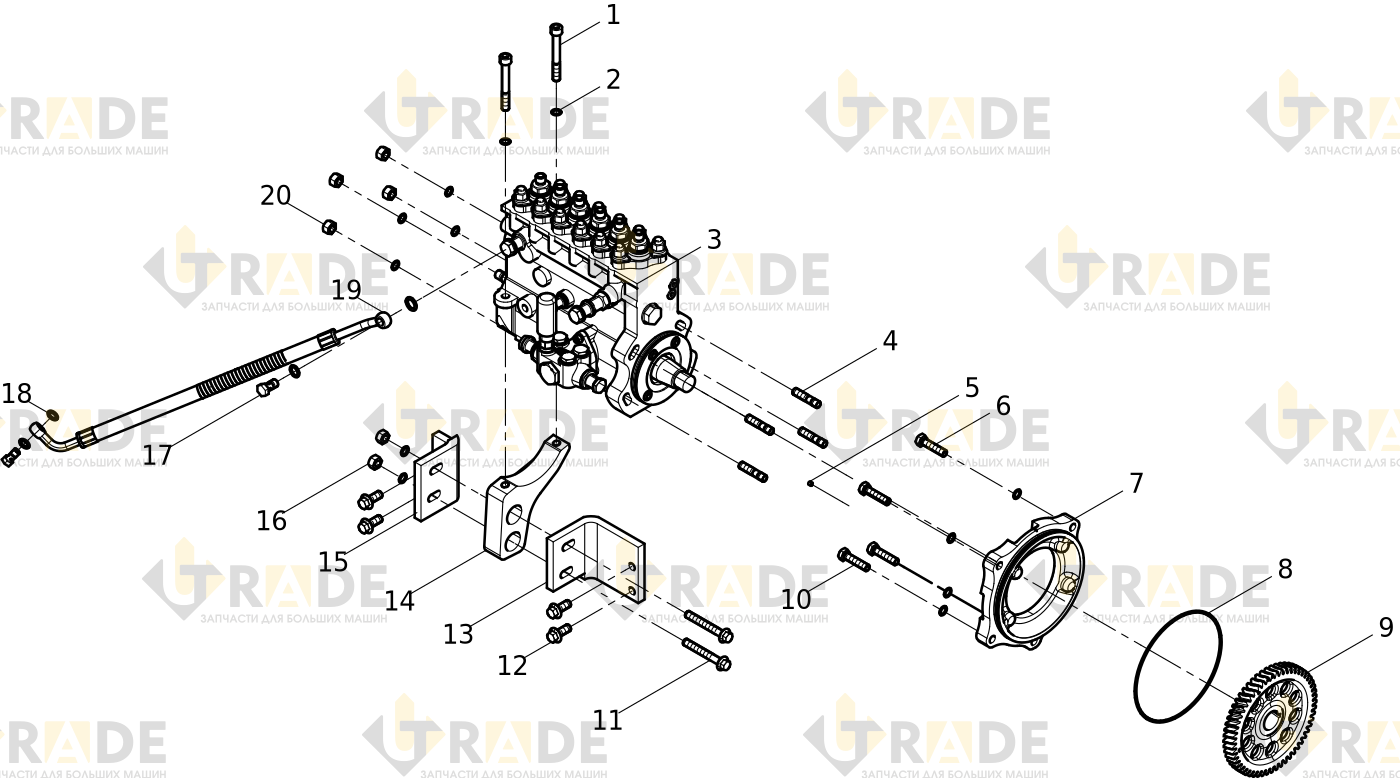

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
10 из 20- Винт2.0
- Плоская шайба12.0
- ТНВД в сбореузел1.0
- Двухстороняя шапилька4.0
- Винт с шестигранной головкой под торцевой ключ1.0
- Болт с шестигранной головкой2.0
- Фланец ТНВД1.0
- Резиновая прокладка о-образная1.0
- Шестерня ТНВД1.0
- Болт с шестигранной головкой2.0
Ещё 10 позиций состава и артикулы — после регистрации.
