Weichai WP12CD290E201 — Группа теплообменного аппарата
· 24 позиций в составе

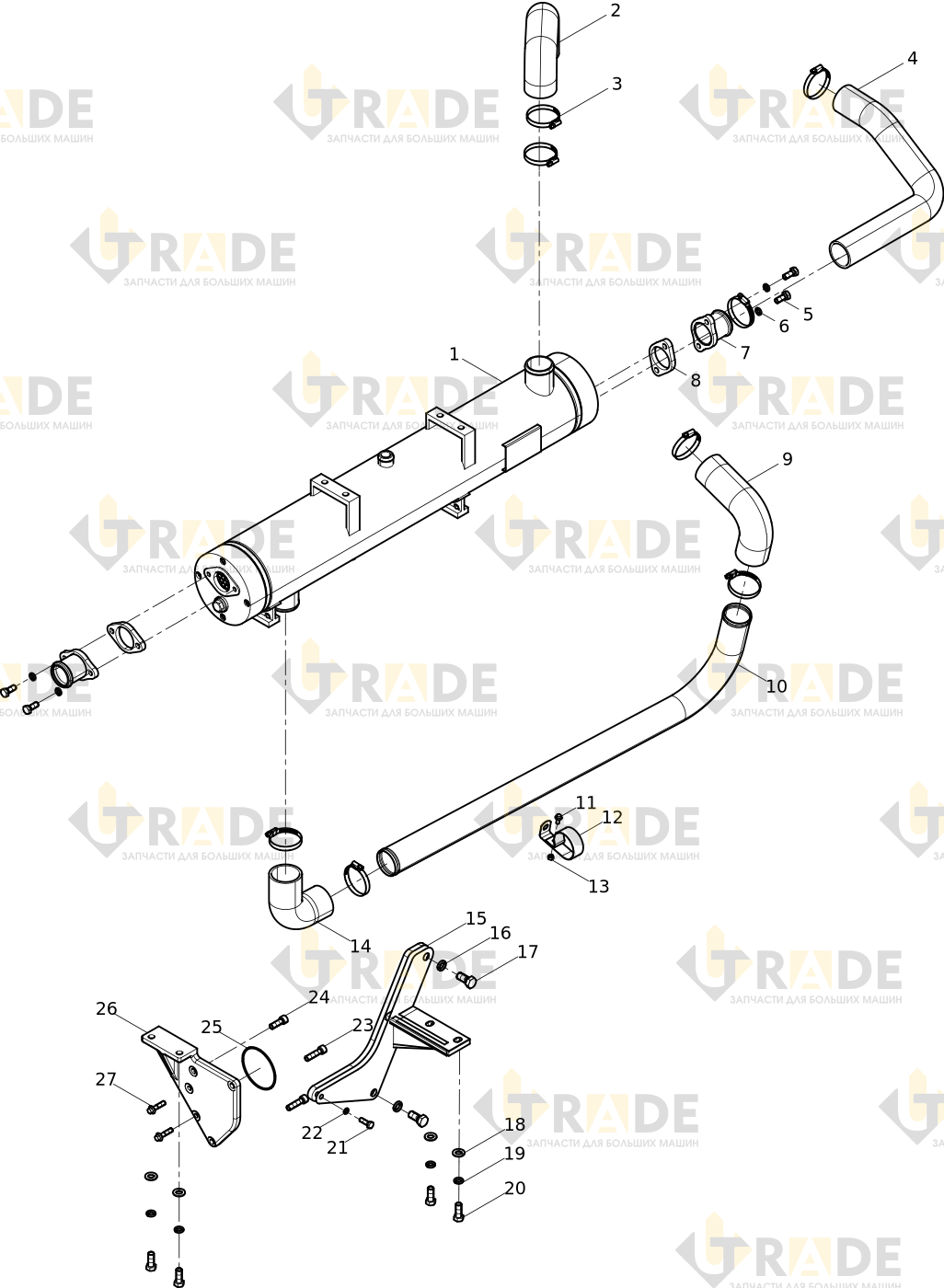

Взрыв-схема узла «Группа теплообменного аппарата» Weichai WP12CD290E201: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
12 из 24- Теплообменный аппарат1.0
- Соединительный шланг охлаждающей жидкости1.0
- Хомут6.0
- Соединительный шланг охлаждающей жидкости1.0
- Прокладка пружины стандартного типа4.0
- Соединение труб2.0
- Соединительный шланг охлаждающей жидкости1.0
- Водопровод интеркулера1.0
- Болт с шестигранной головкой1.0
- Хомут1.0
- Шестигранная гайка1.0
- Соединительный шланг охлаждающей жидкости1.0
Ещё 12 позиций состава и артикулы — после регистрации.
