Weichai WP12.380NE32 — Узел воздушного компрессора
· 24 позиций в составе· 1 моделей
Взрыв-схема узла «Узел воздушного компрессора» Weichai WP12.380NE32: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

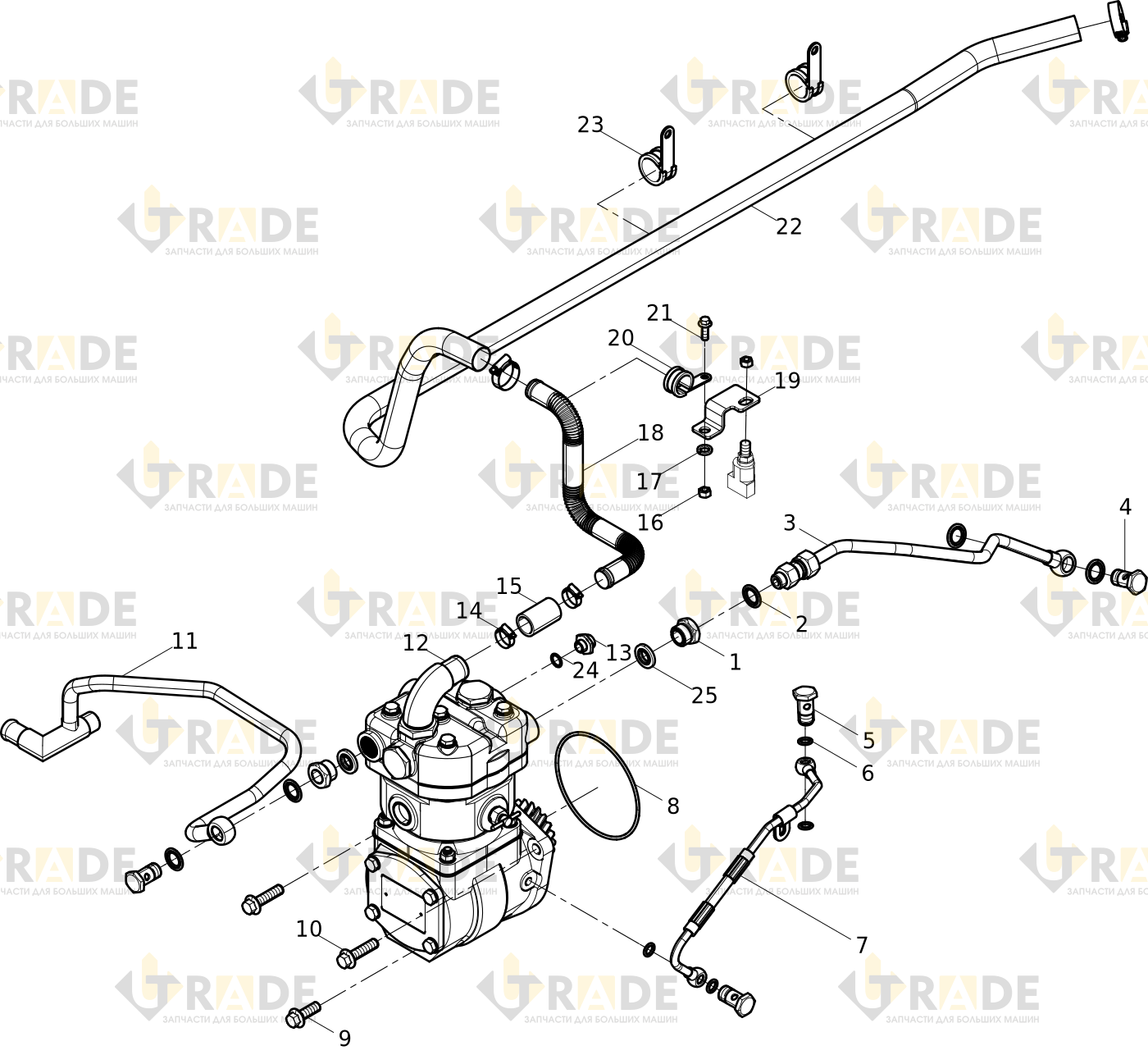

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
12 из 24- Переходник2.0
- Шайба уплотнительная5.0
- Водяная трубка воздушного компрессора1.0
- Болт2.0
- Шайба4.0
- Сборка масляной трубки воздушного компрессора1.0
- Уплотнительное кольцо1.0
- Болт с шестигранной головкой1.0
- Болт с шестигранной головкой2.0
- Сборка водяной трубы воздушного компрессора1.0
- Сборка воздушного компрессораузел1.0
- Соединение труб1.0
Ещё 12 позиций состава и артикулы — после регистрации.
