Weichai WP12.380NE32 — Комбинированная группа механизма газораспределения
· 32 позиций в составе· 2 моделей
Взрыв-схема узла «Комбинированная группа механизма газораспределения» Weichai WP12.380NE32: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

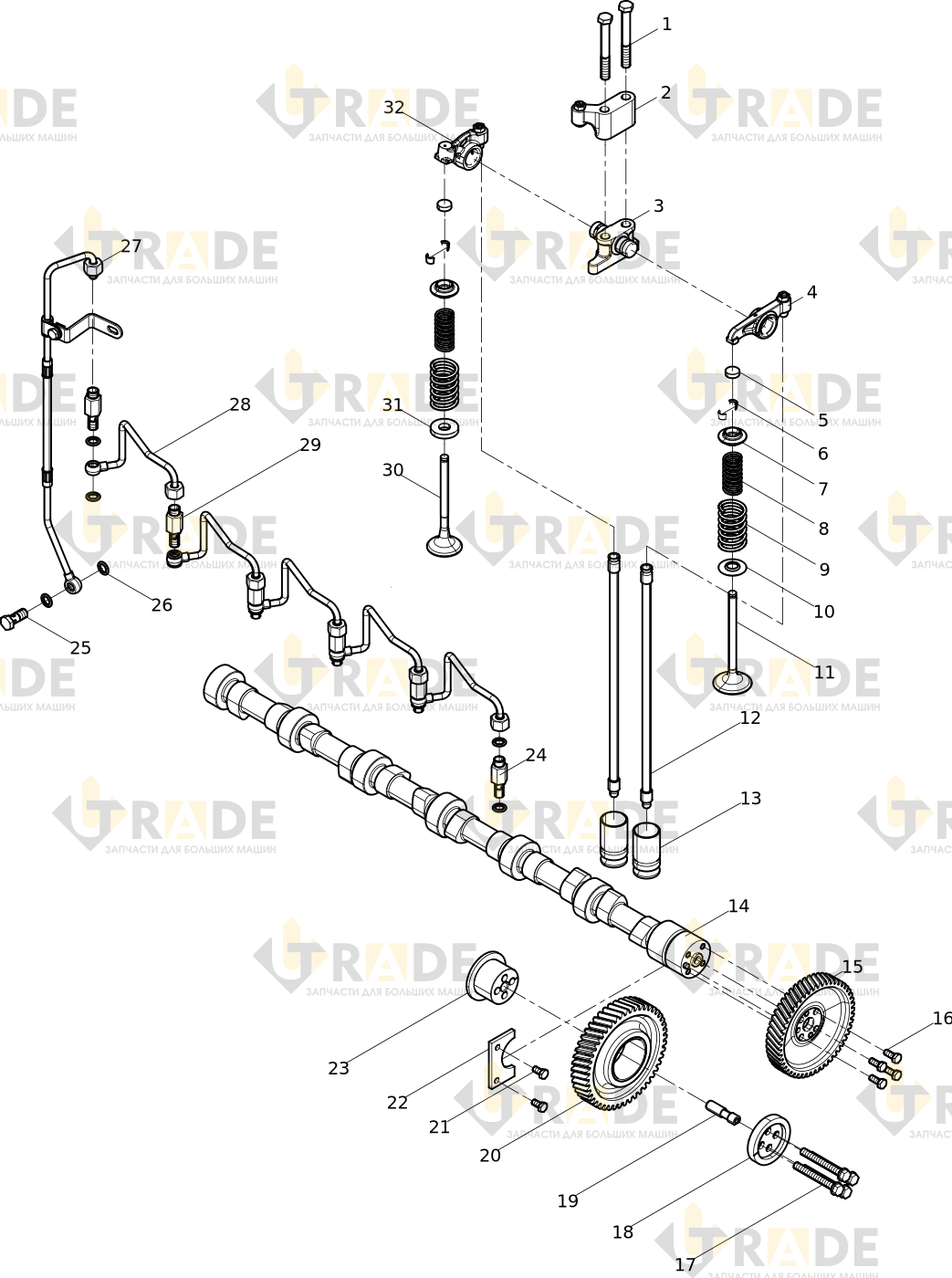

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
16 из 32- Болт с шестигранной головкой12.0
- Кронштейн EVB в сбореузел6.0
- Сборка крепления коромысла6.0
- Сборка коромысла впускного клапана.узел6.0
- Крышка клапана12
- Втулка клапана24
- Верхний держатель пружины клапана12
- Внутренняя пружина клапана12.0
- Внешняя мружина клапана12.0
- Нижний держатель пружины впускного клапана6.0
- Впускной клапан6.0
- Штанга12.0
- Толкатель12.0
- Распределительный вал в сбореузел1.0
- Распределительная передача1.0
- Болт с шестигранной головкой4.0
Ещё 16 позиций состава и артикулы — после регистрации.
