Weichai WHM6200C1200-1 — Воздушно-моторная объединенная группа
· 31 позиций в составе

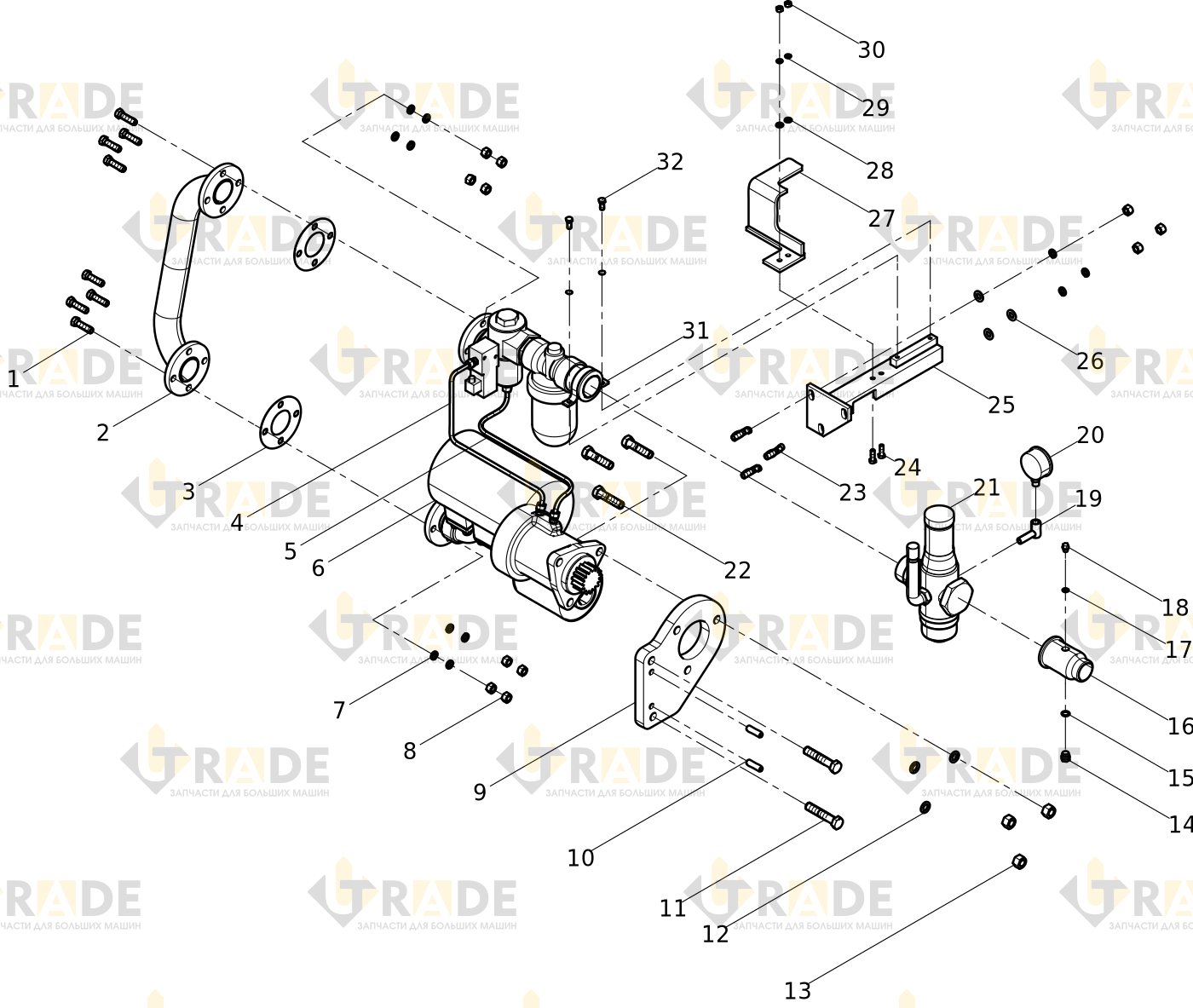

Взрыв-схема узла «Воздушно-моторная объединенная группа» Weichai WHM6200C1200-1: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
16 из 31- Болт с шестигранной головкой8.0
- Соединительная трубка пневматического двигателя1.0
- Прокладка2.0
- Трубка управления воздухозаборником1.0
- Предварительно обработанная выпускная труба1.0
- Сборка пневмодвигателяузел1.0
- Пружинная шайба11.0
- Шестигранная гайка11.0
- Пластина1.0
- Втулка с внутренней резьбой2.0
- Болт с шестигранной головкой3.0
- Пружинная шайба3.0
- Шестигранная гайка3.0
- Пробка с шестигранной головкой1.0
- Уплотнительная шайба1.0
- Разъем пневматического двигателя1.0
Ещё 15 позиций состава и артикулы — после регистрации.
