Weichai WHM6200C1200-1 — Комбинированная группа головки блока цилиндров
· 24 позиций в составе
Взрыв-схема узла «Комбинированная группа головки блока цилиндров» Weichai WHM6200C1200-1: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

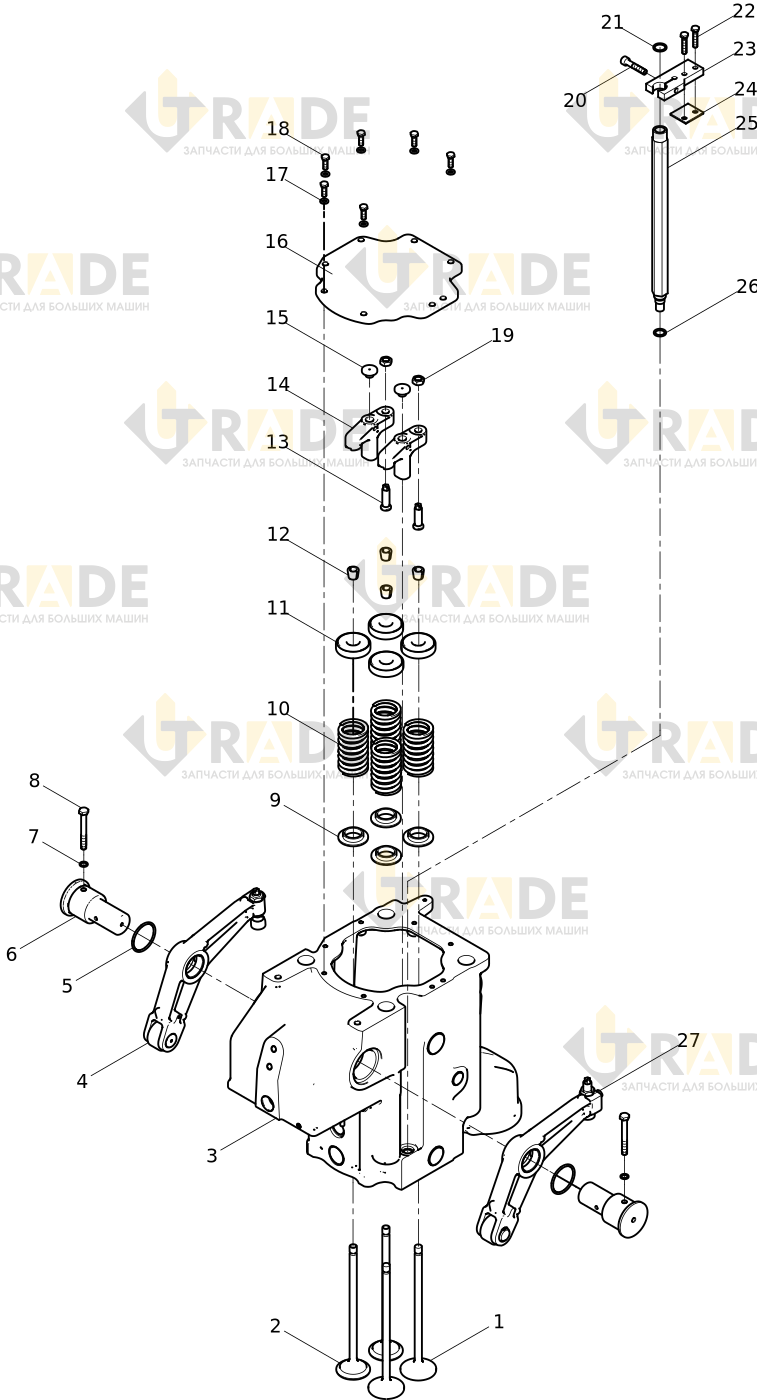

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
12 из 24- Впускной клапан2.0
- Выпускной клапан2.0
- Головка блока цилиндров в сбореузел1.0
- Сборка коромысла выпускного клапанаузел1.0
- Резиновая прокладка о-образная2.0
- Ось коромысла2.0
- Уплотнительная шайба2.0
- Болт с шестигранной головкой2.0
- Держатель пружины клапана4.0
- Пружина клапана4.0
- Механизм вращения клапана4.0
- Втулка клапана4.0
Ещё 12 позиций состава и артикулы — после регистрации.
