Sany SZR50C — Платформа управления в сборе
Каток тандемный· 56 позиций в составе· 2 моделей

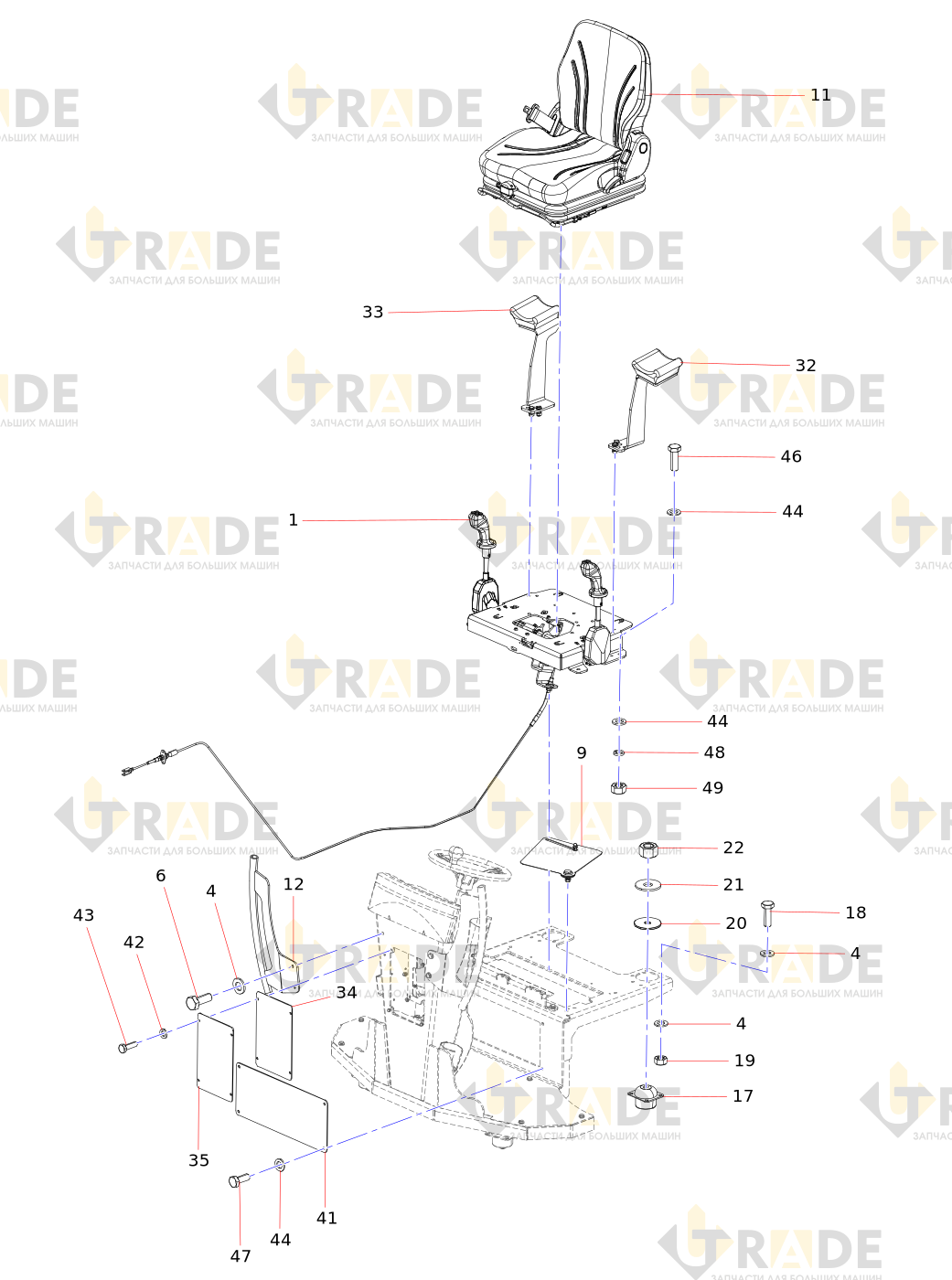

Взрыв-схема узла «Платформа управления в сборе» Sany SZR50C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
28 из 56- Гибкий вал управления ходомузел
- Ограничительная изогнутая пластина
- Раздвижной рельс в сбореузел
- Шайба
- Пружинная шайба
- Болт
- Гайка
- Сварка на платформе управления
- Крышка в сбореузел
- Крышка в сборе 2узел
- Водительское сиденьеузел
- Сварка правого подлокотника
- Болт
- Педаль платформы управления
- Ножная перегородка
- Приборная коробка в сбореузел
- Амортизатор
- Болт
- Гайка
- Большая толстая шайба
- Гайка
- Шайба
- Большая регулировочная площадка
- Прокладка амортизатора
- Болт
- Шайба
- Кабель дроссельной заслонки
- Рулевая колонка
Ещё 28 позиций состава и артикулы — после регистрации.
