Sany SZR50C — Переднее виброколесо в сборе
Каток тандемный· 56 позиций в составе· 2 моделей

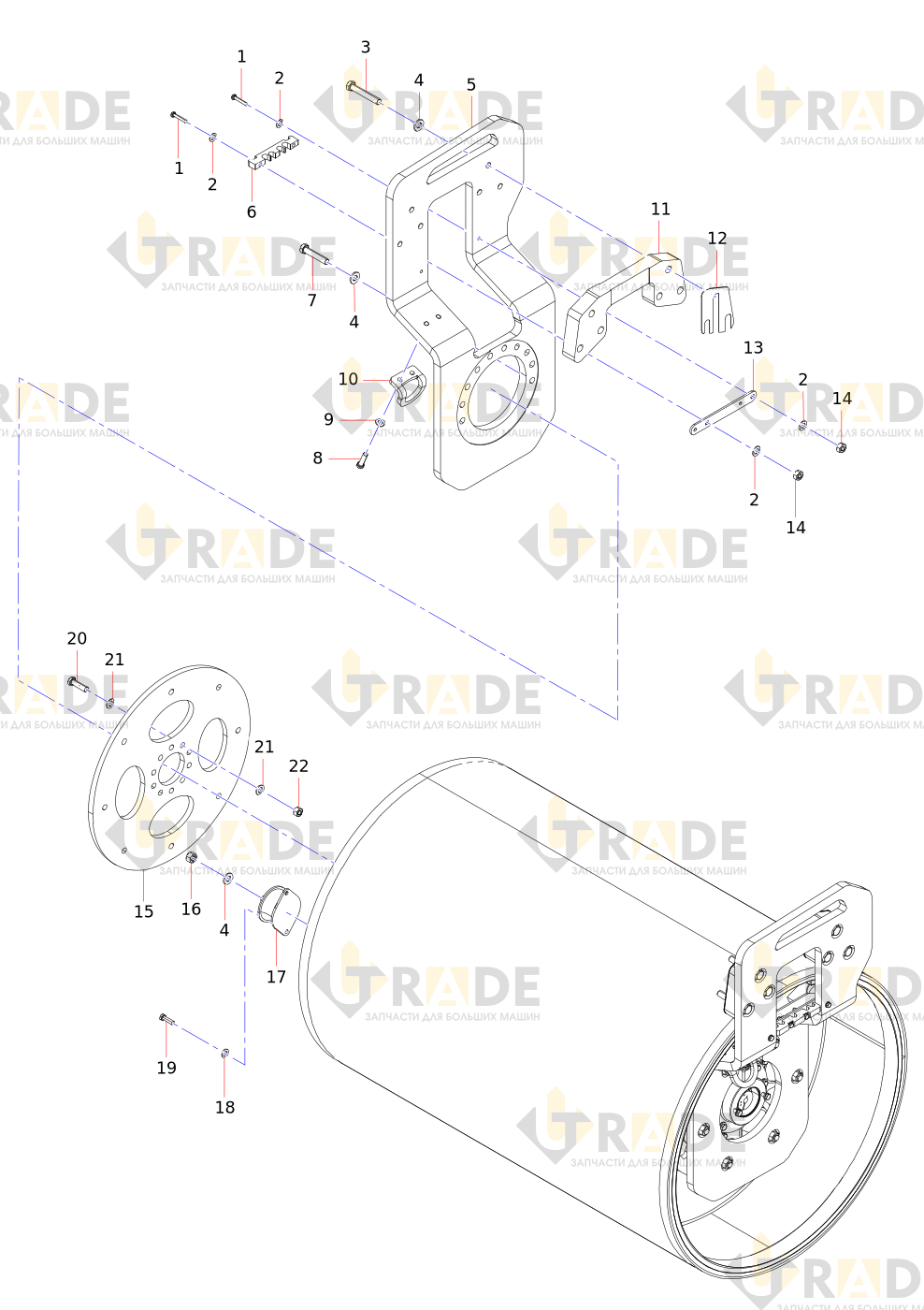

Взрыв-схема узла «Переднее виброколесо в сборе» Sany SZR50C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
28 из 56- Винт
- Шайба
- Болт
- Высокопрочная шайба для стальной конструкции
- Правая передняя виброизолирующая лапка вилки
- Хомут для ходового конца
- Болт
- Болт
- Высокопрочная шайба для стальной конструкции
- Подъёмное кольцо
- Накладка на ногу вилки
- Блок подушки вилочной опоры
- Монтажная пластина хомута для ходового конца
- Гайка
- Опорная пластина амортизатора с ходовой части
- Гайка
- Амортизатор
- Шайба
- Болт
- Болт
- Гайка
- Шайба
- Пробка
- Шайба
- Пробка
- Сиденье подшипника ходового конца
- Шайба
- О-образное кольцо
Ещё 28 позиций состава и артикулы — после регистрации.
