Sany SZR30C — Платформа управления в сборе
Каток тандемный· 68 позиций в составе

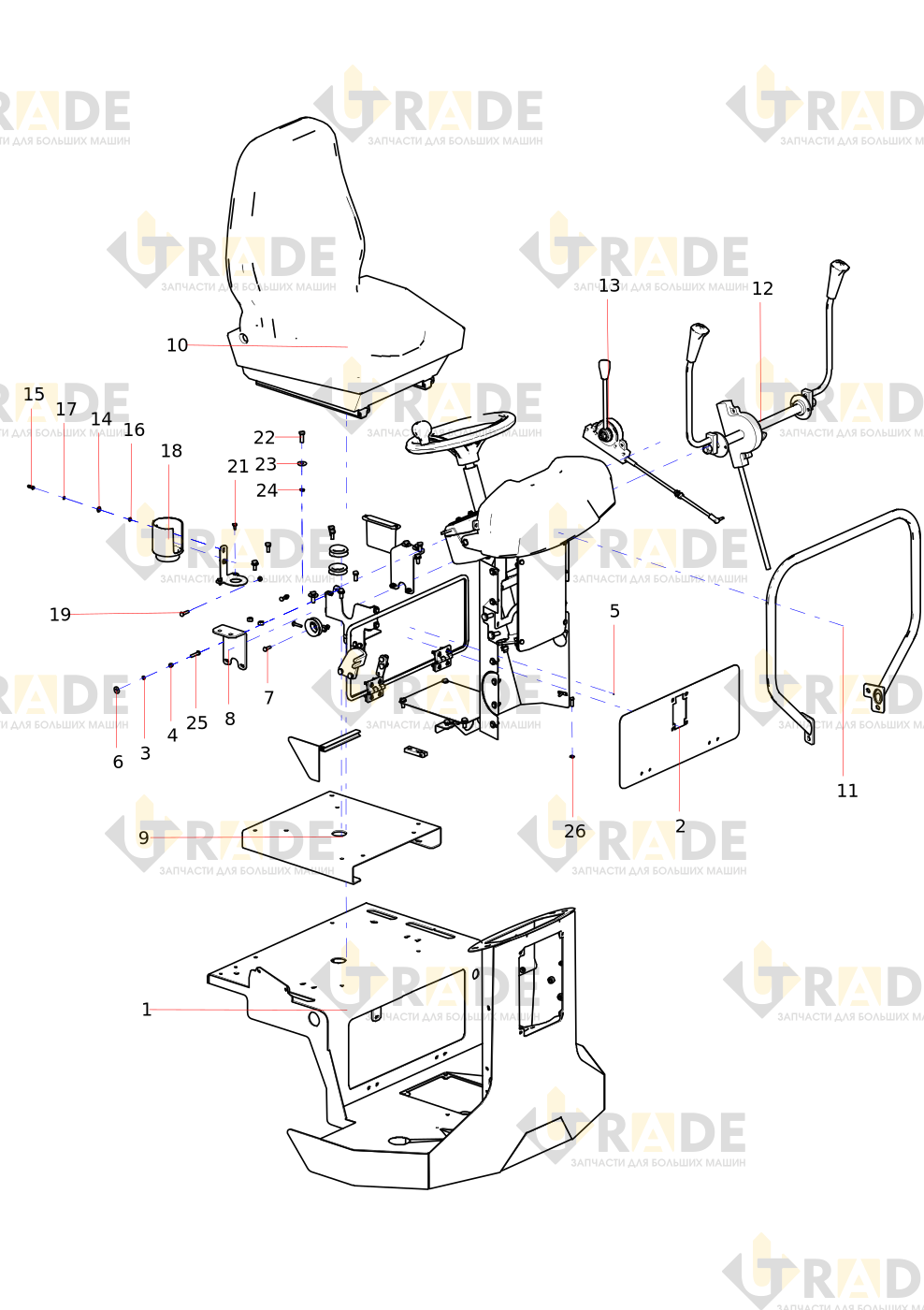

Взрыв-схема узла «Платформа управления в сборе» Sany SZR30C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
34 из 68- Сварка основного корпуса платформы управления
- Шибер
- Гайка
- Пружинная шайба
- Замок капота
- Шайба
- Болт
- Сварка пластины поддержки
- Сварка опор сидений
- Водительское сиденьеузел
- Сварка поручня
- Контроллер перемещения в сборе
- Кабель дроссельной заслонки
- Шайба
- Винт
- Гайка
- Пружинная шайба
- Подстаканник для воды
- Болт
- Монтажная пластина держателя чайной чашки
- Болт
- Болт
- Шайба
- Пружинная шайба
- Болт
- Шайба
- Рулевое колесо в сборе
- Шпоночная планка
- Рулевая колонка
- Доска резиновых прокладок
- Пластина обложки консоли
- Болт
- Сварка пластины поддержки
- Опорное сиденье рулевой колонки
Ещё 34 позиций состава и артикулы — после регистрации.
