Sany SZR30C — Передний барабан в сборе
Каток тандемный· 55 позиций в составе

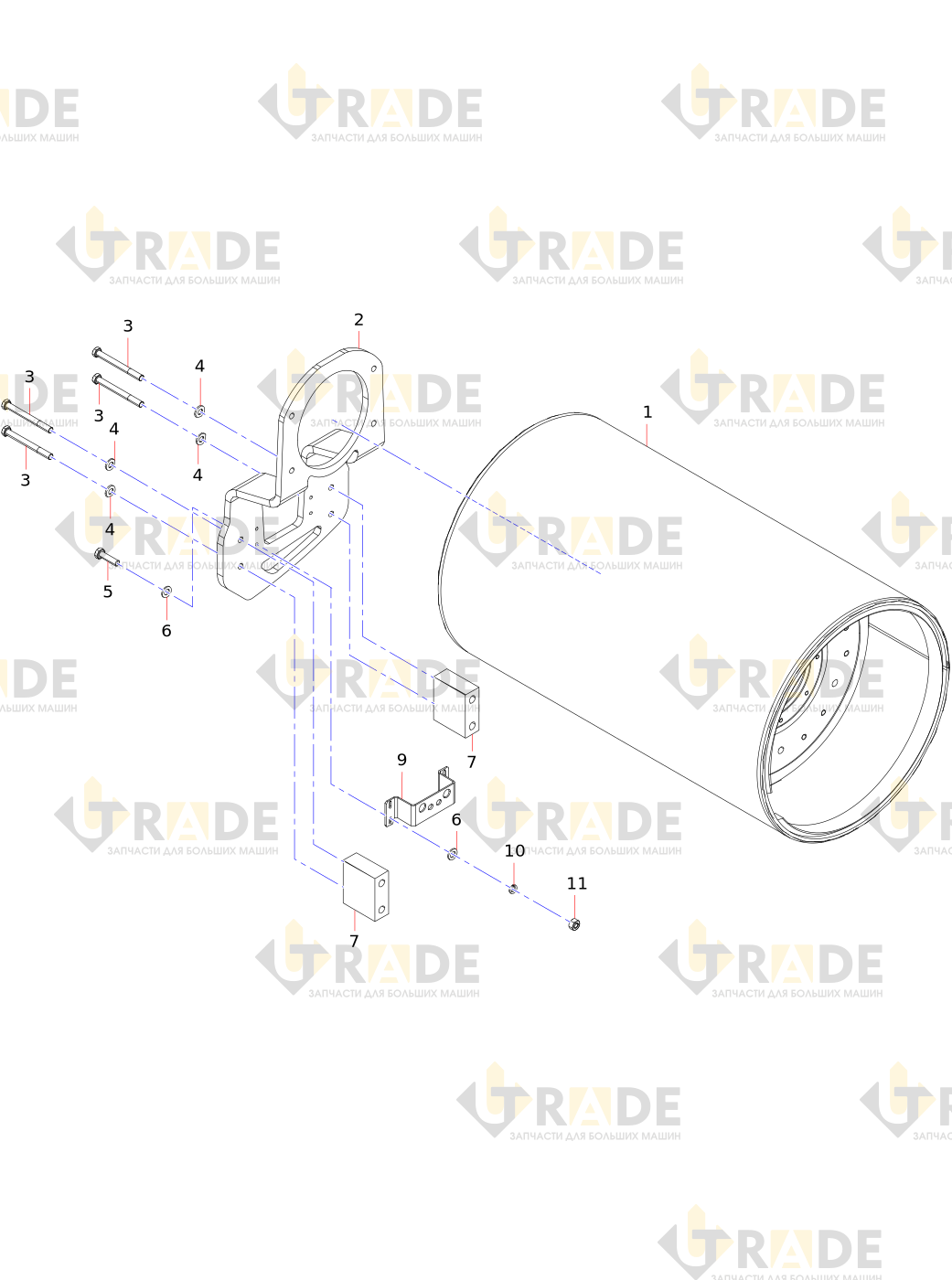

Взрыв-схема узла «Передний барабан в сборе» Sany SZR30C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
28 из 55- Правая ножка передней вилки
- Сварка прокатного колеса
- Болт
- Высокопрочная шайба для стальной конструкции
- Болт
- Выступ ножки вилки
- Вибрационный конец гидравлической зажимной пластины
- Шайба
- Пружинная шайба
- Гайка
- О-образное кольцо
- Уплотнительное кольцо
- Болт
- Амортизатор
- Опорная пластина амортизационного блока
- Левая передняя опора вилки
- Сиденье подшипника вибрационного конца
- Стопорное кольцо
- Сварка пластины поддержки амортизатора
- Кольцо O-образное
- Пробка
- Шайба
- Шайба
- Винт
- Пробка
- Шайба
- Пробка
- Высокопрочная шайба для стальной конструкции
Ещё 27 позиций состава и артикулы — после регистрации.
