Sany SYZ439C-8S — Передний первый мост
Самосвал· 67 позиций в составе· 4 моделей
Взрыв-схема узла «Передний первый мост» Sany SYZ439C-8S: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

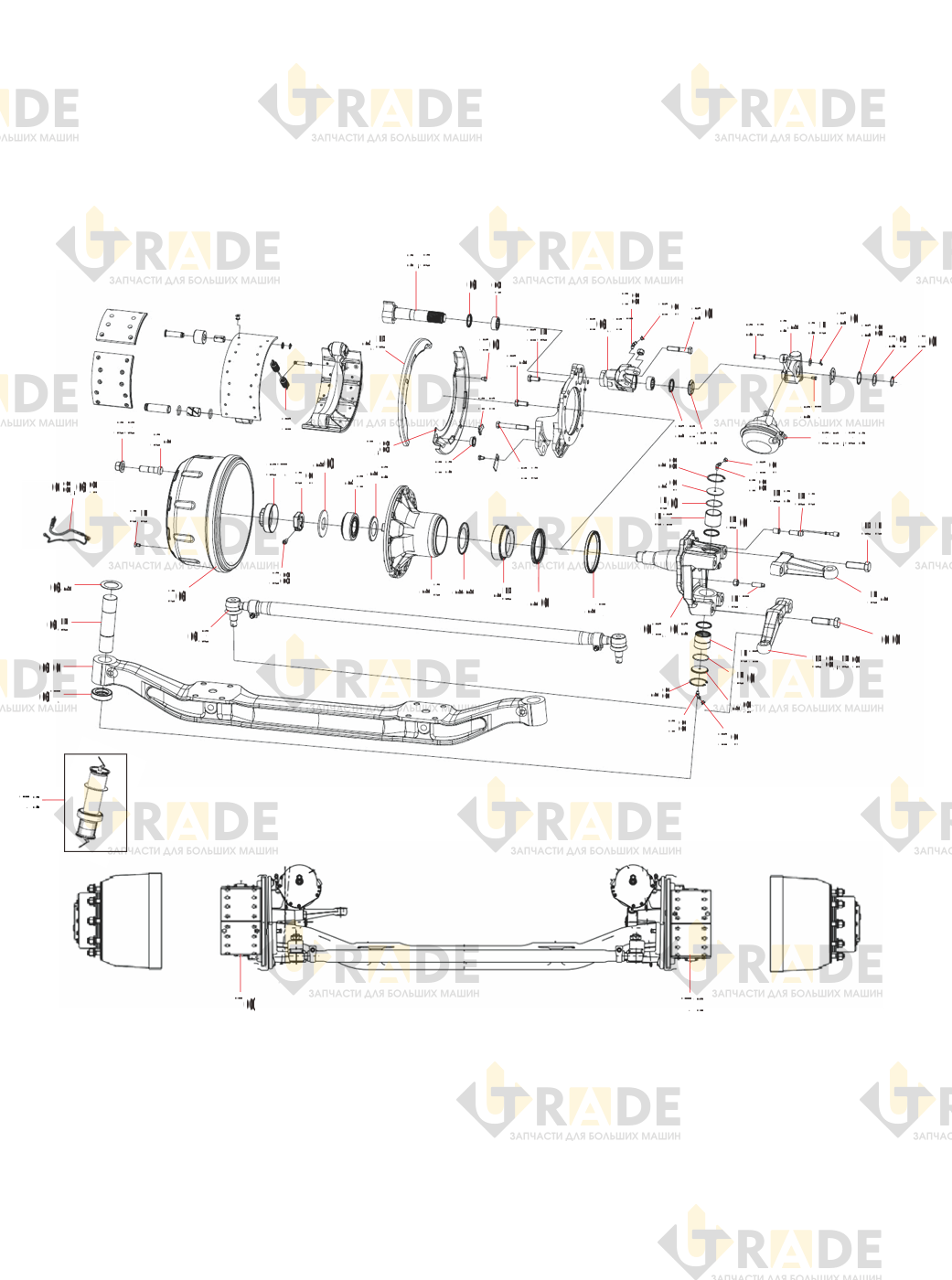

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
34 из 67- Возвратная пружина
- Тормозной распределительный вал (левый)
- Тормозной распределительный вал (правый)
- Круглая резиновая прокладка
- Круглая резиновая прокладка
- Уплотнительное кольцо вала
- Круглая резиновая прокладка
- Круглая резиновая прокладка
- Игольчатый Подшипник
- Шестигранный винт
- Уплотнительная пробка
- Уплотнительная пробка
- Болт с шестигранной головкой
- Болт с шестигранной головкой
- Болт с шестигранной головкой
- Смазочный ниппель с метрической конической резьбой
- Защитный кожух
- Болт с шестигранной головкой
- Уплотнительное кольцо вала
- Распорная втулка
- Штифт с головкой (U-образный зажимной штифт)
- Автоматический рычаг регулировки зазора
- Шайба
- Шплинт
- Болт с шестигранной головкой
- Регулирующая шайба
- Головка форсунки
- Упругое стопорное кольцо вала
- Тормозная камера (слева)
- Тормозная камера (справа)
- Гайка колеса
- Крепежный болт колеса
- Винт с плоскоконической головкой и крестообразным шлицем
- Тормозной барабан
Ещё 33 позиций состава и артикулы — после регистрации.
