Sany 316
Самосвал· 1 узел
Взрыв-схема и каталог запчастей Sany 316 (Самосвал): узлы и агрегаты машины, интерактивные чертежи с номерами позиций, фото деталей. Раскройте узел — увидите его состав и чертёж. Полная схема BOM, каталожные номера, аналоги и наличие на складе — после бесплатной регистрации.
Схема · узлы
1Седельный тягач HQC41800SWS12E/38C высоконный 4×2 Евро-5 D12 стандартная грузоподъемность (RU/495/700+400/ручное управление/полный алюминий/перед 3 назад пневматические/50#)38
Кабина в сборе (SQ471X1)47
Логика рамы13
Шильдик автомобиля в сборе (Россия/4×2/485)7
Вспомогательный отопитель кондиционера (шасси) в логическом сборе7
Комплект передней нижней защитной системы (сквозной монтаж/с низкими бамперами)15
Седельно-сцепное устройство (JOST литое 50# 150H)6
Система впуска воздуха (D13/Евро-5/короткая версия/боковой вход и выход/стандартный воздушный фильтр/упрощенная монтажная панель/кириллица) 1110G3
Бампер (низкий - стандартный - SS)13
Логическая сборка системы охлаждения (более D13/500 лошадиных сил/экстремальная холодовая зона)3
Подножка в сборе5
Устройство для отделки кожуха колеса4
Логическая система передней подвески кабины - рама14
Аварийное устройство при разрыве шины/алюминиевый/2HQC4251T3G6E.31.001
Агрегат колеса и обода/4×2 экспорт со запасным колесом/полностью алюминиевый/315/70R22.5/7/ведущее колесо блок/передний кожух колеса/литой седельно-сцепное устройство2
Короткая логическая система задней подвески кабины3
Гидравлическая система подъема кабины (Чжэцзян Кэли/низкий бампер/пульт)26
Верхняя лестница и рабочий поручень5
Карданный вал в сборе (низкотемпературное исполнение/68/1680/FS485)3
Узел подвески / передняя 4-х, задняя 4-х пневматическая подвеска / для курьерской доставки 4×2 / 3750 / раздельные нижние кронштейны амортизаторов / отечественный / высота центра задней оси 1852
Брызговик заднего колеса27
Система заднего моста в сборе/13T/2.714/одноступенчатый HDZ469 одноосный/1030/пневматическая подвеска/не требующая обслуживания/дисковая/алюминиевые колеса/модуль ECAS4
Логика тормозной системы (часть шасси/жидкостный замедлитель)8
Электрическая система шасси в сборе (Россия/жидкостный тормоз/LED)16
Выхлопная система (Jiangsan высокий потолок/D13 Евро-5/задний нейтрализатор правый 1100)35
Задний брызговик переднего колеса11
Система передней оси в сборе / 7,5 т / 880 / левостороннее расположение / дисковая / необслуживаемая / алюминиевый диск2
Логика системы кондиционирования в сборе3
Логика системы отопления в сборе2
Система рулевого управления (шасси/D13/Z15/русский язык/двухслойная)7
Система двигателя в сборе (двигатель Sany/D13C5/485/AMT/жидкостный тормоз)5
Динамическая подвесная логическая система15
Логика сцепления в сборе6
Система автоматизированной механической коробки передач (AMT) в сборе4
Устройство для рабочего ската5
Логика системы подачи топлива в сборе (подогрев 700 + внутреннее сжатие 400 / отдельный подогрев + масляный фильтр 10W + переключатель клапана задний)5
Логика системы подачи мочевины (D13 Евро-5/Kailun с воздушным усилителем/правый нейтрализатор 1100/левый бак мочевины 2450/подогрев топлива)22
Теплоизоляционный мат моторного отсека (Россия)8
Система охлаждения гидротормоза (сцепка отбора мощности F16/AMT/QHG100)28
Чертёж
интерактив — по регистрацииФото
Деталь
Седельный тягач HQC41800SWS12E/38C высоконный 4×2 Евро-5 D12 стандартная грузоподъемность (RU/495/700+400/ручное управление/полный алюминий/перед 3 назад пневматические/50#)
Semitrailer Tractor
- Артикул
- Вложенных узлов
- 38
Узлы 316

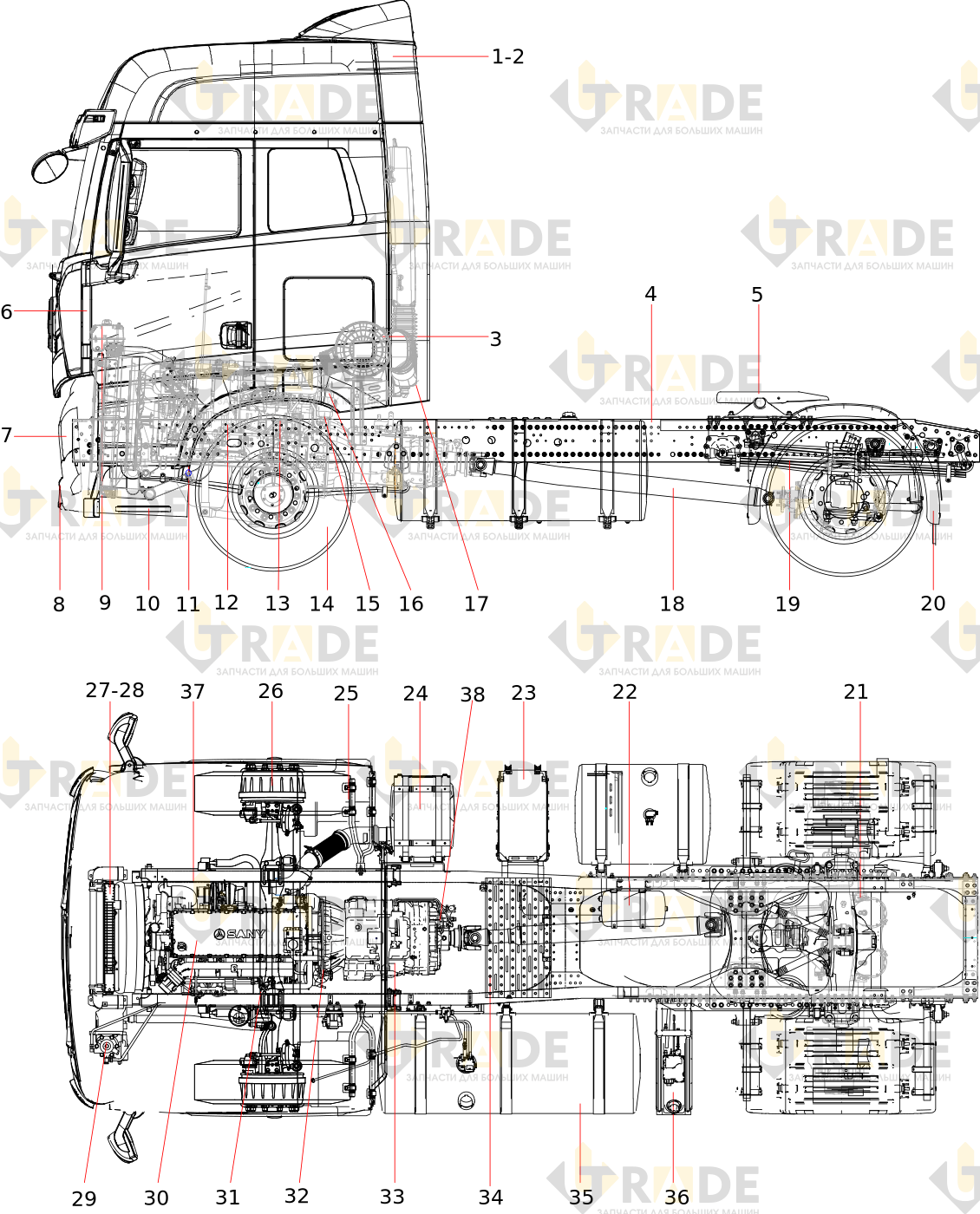

Состав по узлам: чертёж с номерами позиций и перечень деталей.
Бампер (низкий - стандартный - SS)13 поз.Брызговик заднего колеса27 поз.Динамическая подвесная логическая система15 поз.Электрическая система шасси в сборе (Россия/жидкостный тормоз/LED)16 поз.Гидравлическая система подъема кабины (Чжэцзян Кэли/низкий бампер/пульт)26 поз.Кабина в сборе44 поз.Комплект передней нижней защитной системы (сквозной монтаж/с низкими бамперами)15 поз.Логическая система передней подвески кабины - рама14 поз.Логика рамы13 поз.Логика системы подачи мочевины (D13 Евро-5/Kailun с воздушным усилителем/правый нейтрализатор 1100/левый бак мочевины 2450/подогрев топлива)22 поз.Логика тормозной системы (часть шасси/жидкостный замедлитель)8 поз.Система охлаждения гидротормоза (сцепка отбора мощности28 поз.Теплоизоляционный мат моторного отсека (Россия)8 поз.Выхлопная система (Jiangsan высокий потолок/D13 Евро-5/задний нейтрализатор правый 1100)35 поз.Задний брызговик переднего колеса11 поз.
