Sany SYZ436C-8S — Передний первый мост
Самосвал· 67 позиций в составе· 4 моделей

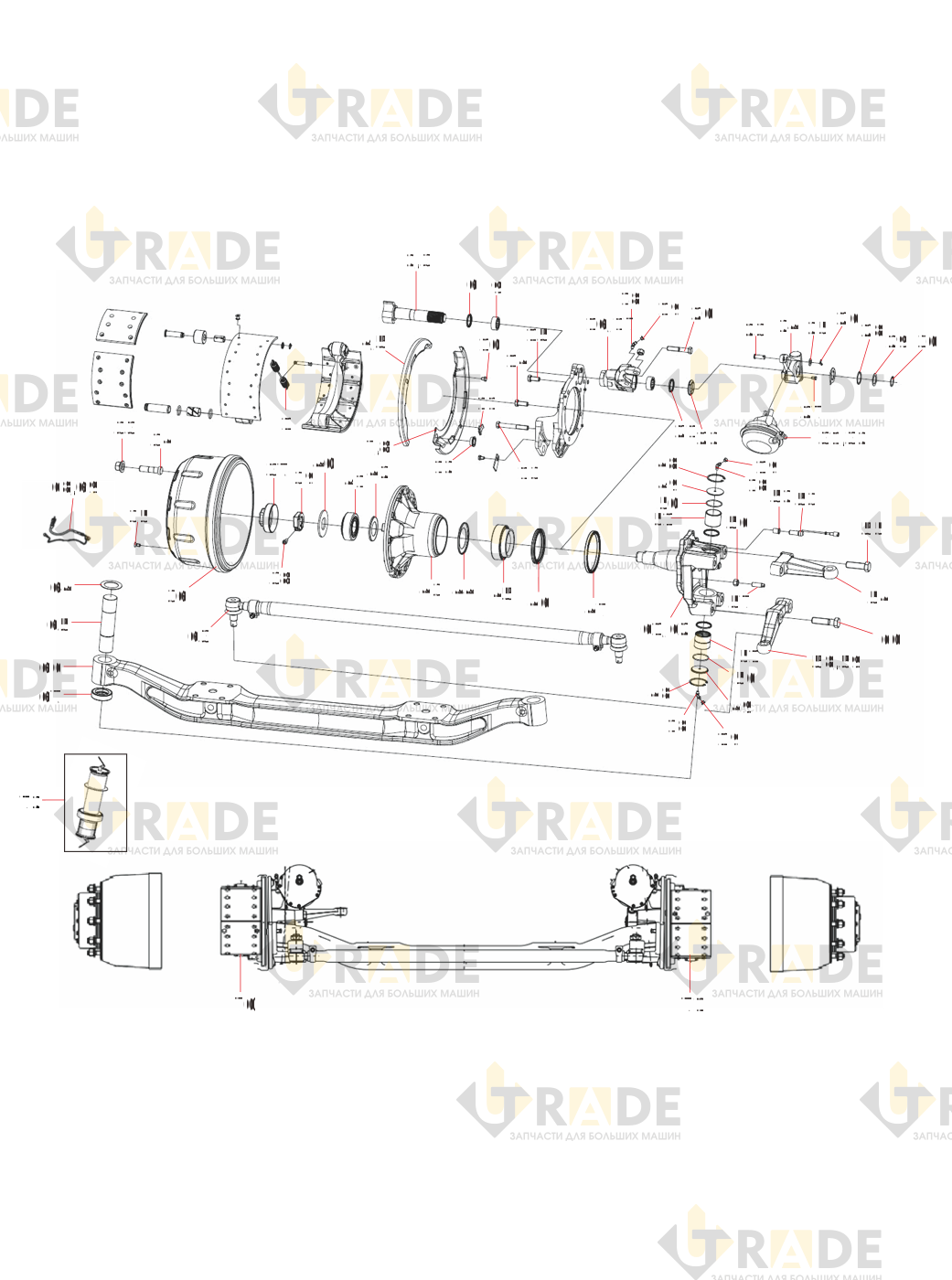

Взрыв-схема узла «Передний первый мост» Sany SYZ436C-8S: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
34 из 67- Автоматический рычаг регулировки зазора
- Шайба
- Шплинт
- Болт с шестигранной головкой
- Регулирующая шайба
- Головка форсунки
- Упругое стопорное кольцо вала
- Тормозная камера (слева)
- Тормозная камера (справа)
- Гайка колеса
- Крепежный болт колеса
- Винт с плоскоконической головкой и крестообразным шлицем
- Тормозной барабан
- Колпачок ступицы колеса
- Цилиндрический винт с внутренним шестигранником
- Замковая гайка
- Упорная шайба
- Конические роликовые подшипники
- Масляный щит
- Передняя ступица
- Масляный щит
- Конические роликовые подшипники
- Сальник ступицы колеса
- Кольцо импульсной передачи ABS
- Эластичное стопорное кольцо с отверстием
- Уплотнительный диск
- Уплотнительное кольцо
- Верхняя втулка
- Втулка датчика
- Датчик ABS
- Рычаг рулевого кулака
- Болт с шестигранной головкой и мелким шагом резьбы
- Шестигранная гайка типа 1
- Стопорный винт
Ещё 33 позиций состава и артикулы — после регистрации.
