Sany SYZ434C-8S — Передний второй мост
Самосвал· 71 позиций в составе· 4 моделей
Взрыв-схема узла «Передний второй мост» Sany SYZ434C-8S: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

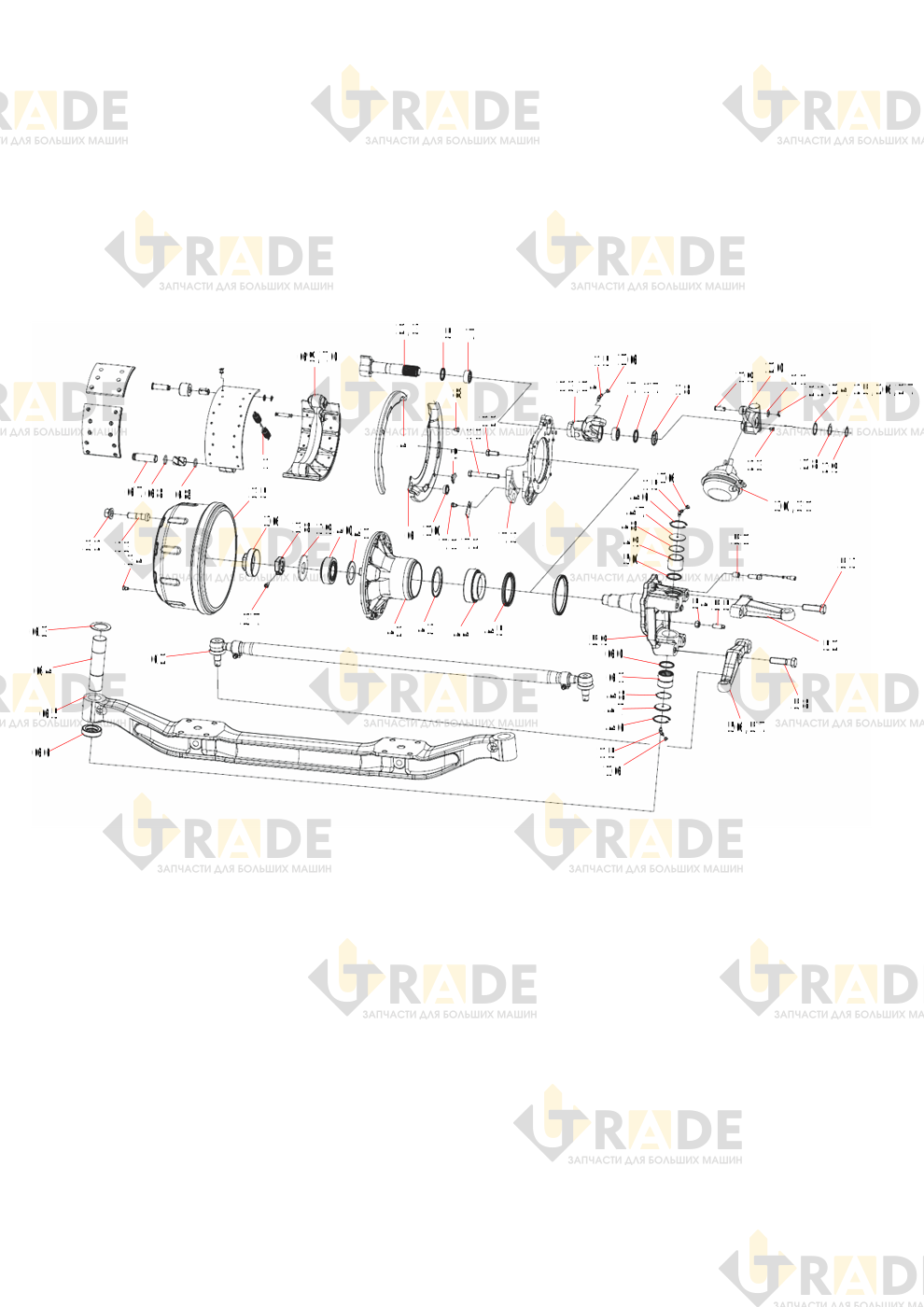

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
36 из 71- Упорная шайба
- Конические роликовые подшипники
- Масляный щит
- Передняя ступица
- Масляный щит
- Конические роликовые подшипники
- Сальник ступицы колеса
- Эластичное стопорное кольцо с отверстием
- Уплотнительный диск
- Уплотнительное кольцо
- Верхняя втулка
- Уплотнительное кольцо вала
- Пробка
- Рычаг рулевого кулака
- Болт с шестигранной головкой и мелким шагом резьбы
- Стиль 1 шестигранная гайка с мелким шагом резьбы
- Ограничительный винт
- Рулевой трапециевидный рычаг (левый)
- Рулевой трапециевидный рычаг (правый)
- Болт с шестигранной головкой и мелким шагом резьбы
- Рулевой кулак
- Уплотнительное кольцо вала
- Игольчатый Подшипник
- Горизонтальная рулевая тяга в сбореузел
- Регулирующая шайба
- Шкворень рулевого кулака
- Передняя ось
- Упорный конический роликовый подшипник
- Гильза
- Уплотнительное кольцо
- Шестигранный фланцевый болт
- Верхняя защитная панель
- Тормозная опорная пластина
- Возвратная пружина
- Тормозной распределительный вал (левый)
- Тормозной распределительный вал (правый)
Ещё 35 позиций состава и артикулы — после регистрации.
