Sany SYZ320C-8S — Задний мост
Самосвал· 131 позиций в составе· 1 моделей
Взрыв-схема узла «Задний мост» Sany SYZ320C-8S: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

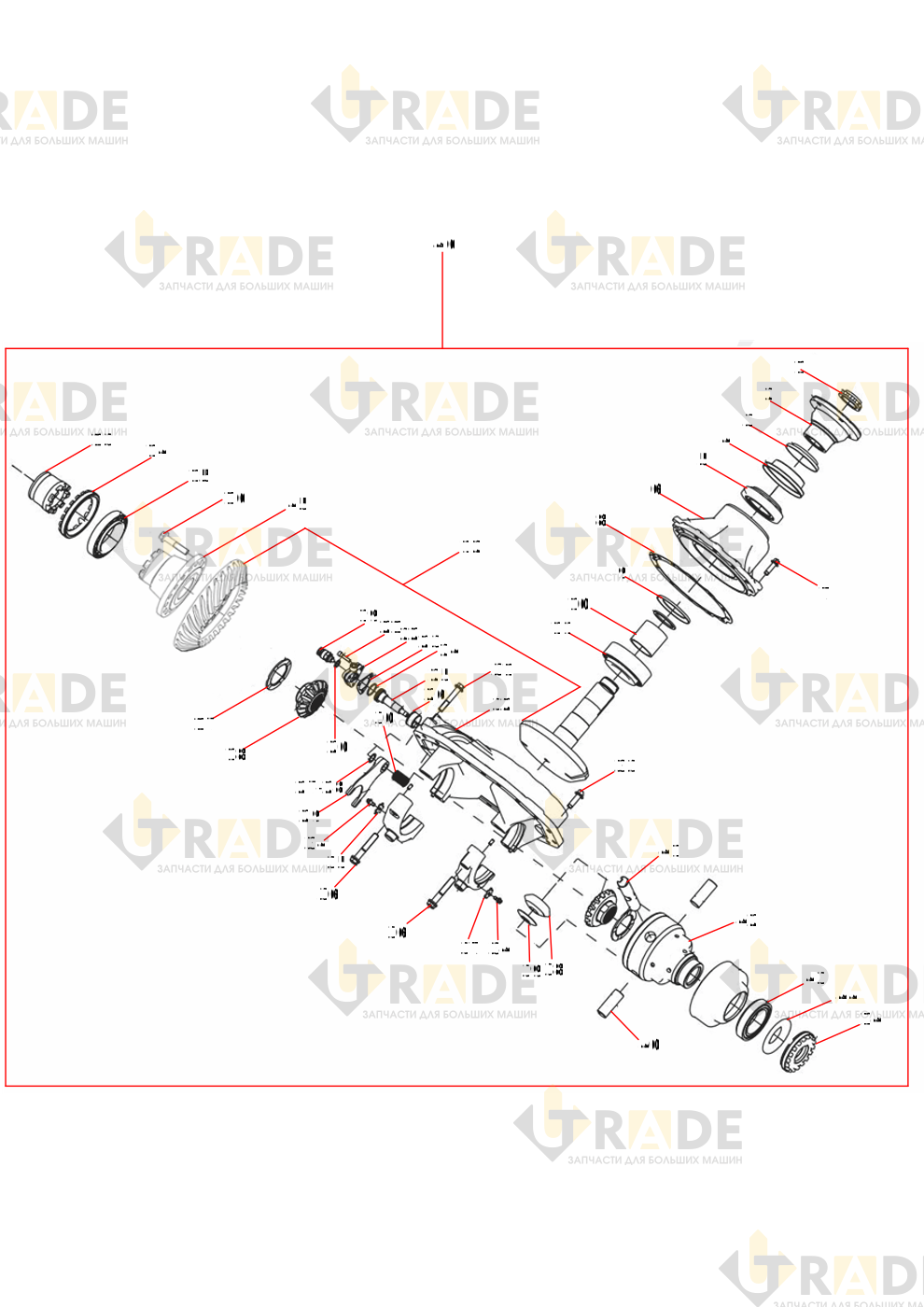

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
66 из 131- Поперечный вал
- Плоская шабйка
- Поперечный вал
- Шплинт
- Корпус дифференциала
- Раздвижная смазочная насадка
- Конические роликовые подшипники
- Упругое стопорное кольцо вала
- Маслосборная крышка
- Мембранная пружина тормозной камеры
- Корпус дифференциала
- Центральный привод заднего моста в сборе
- Корпус оси привода в сборе
- Тормозной узел (слева)узел
- Тормозной узел праваяузел
- Проходное соединение
- Кронштейн воздушной камеры
- Гильза
- Болт с шестигранной головкой
- Седло пружины
- Цилиндрический штифт
- Нижняя опора
- Болт с шестигранной головкой
- Резьбовая пробка
- Нижняя опора
- Кронштейн ABS
- Втулка датчика
- Датчик ABS
- Болт с шестигранной головкой
- Уплотнительная шайба
- Винт для заглушки с цилиндрической торцевой головкой
- Шестигранный фланцевый болт
- Торцовый щит
- Эластичное стопорное кольцо с отверстием
- Регулирующая шайба
- Регулирующая шайба
- Регулирующая шайба
- Регулирующая шайба
- Регулирующая шайба
- Упругое стопорное кольцо вала
- Упругое стопорное кольцо вала
- Солнечная шестерня (4.769)
- Стопорное кольцо из стальной проволоки вала
- Полуось
- Полуось
- Гайка колеса
- Винт с плоскоконической головкой и крестообразным шлицем
- Биметаллический тормозной барабан
- Шестигранный фланцевый болт
- Винт с потайной головкой
- Подсборка редуктора бока колеса
- Упорная прокладка
- Вал планетарной передачи (4.769)
- Двенадцатиугольная гайка
- Планетарная передача (4.769)
- Фланец привода
- Прокатная игла
- Болт с шестигранной головкой
- Регулировочная шайба
- Сальник центрального привода
- Конусный роликоподшипник FAG
- Шлицевая гайка
- Крышка подшипника
- Стопорная часть ротив расшатывания
- Болт с шестигранной головкой и мелким шагом резьбы
- Внутренняя кольцевая шестерня (4,769)
Ещё 65 позиций состава и артикулы — после регистрации.
