Sany SYM3250T1E — Устройство системы охлаждения
Самосвал· 43 позиций в составе· 1 моделей

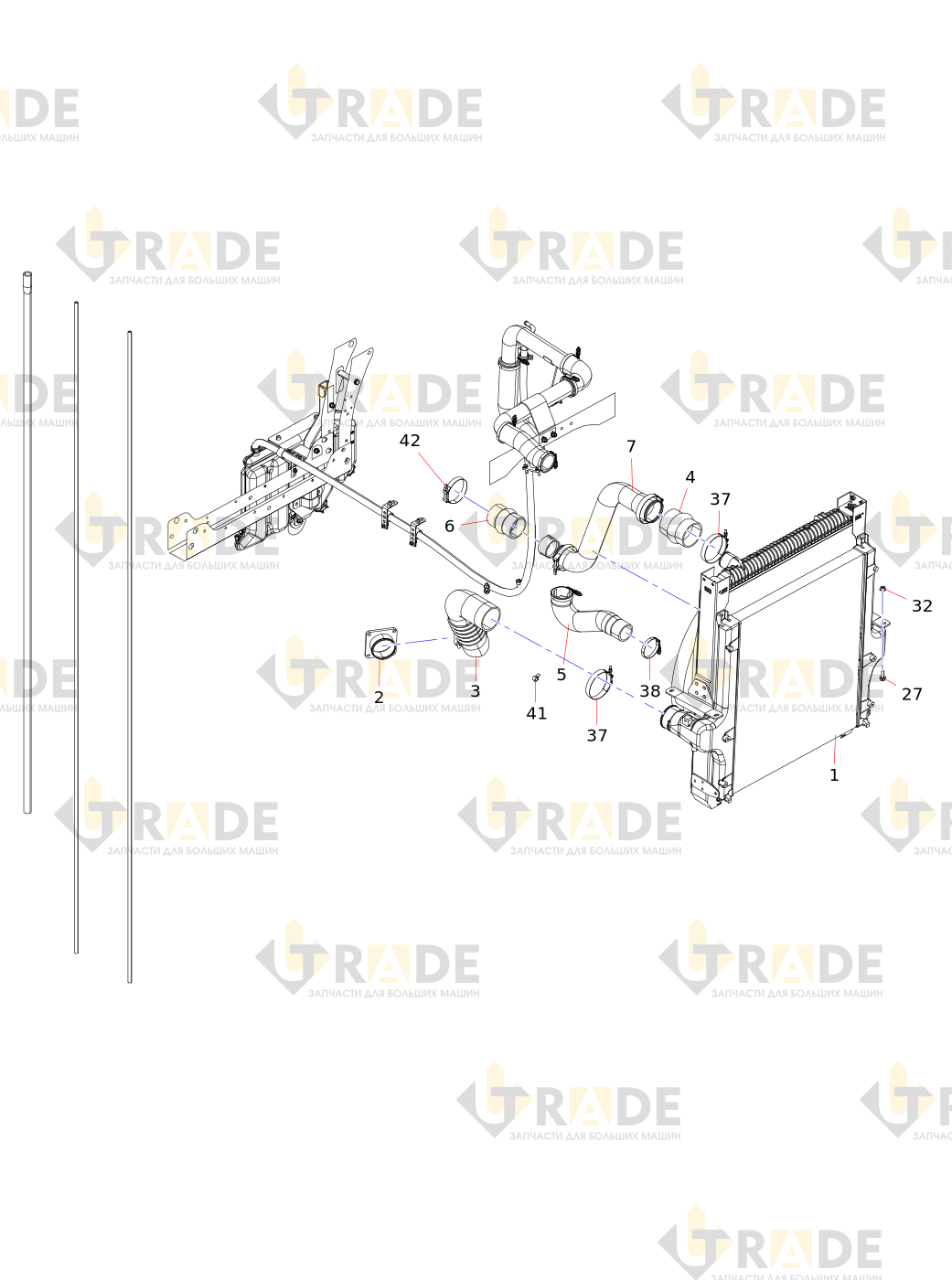

Взрыв-схема узла «Устройство системы охлаждения» Sany SYM3250T1E: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
22 из 43- Охлаждающий модульузел
- Впускной патрубок двигателя
- Шланг выхода воздуха из интеркулера
- Верхний водяной шланг
- Шланг интеркулера
- Стальная труба воздухозаборника интеркулера
- Нижняя передняя стальная водопроводная труба
- Нижняя водопроводная труба
- Водотрубная крепь
- Нижняя стальная водопроводная труба
- Соединительный резиновый шланг
- Впускное соединение водяного насоса
- Шланг подачи воды в двигатель
- Кронштейн расширительного бака для воды сварной в сборе
- Вспомогательный кронштейн расширительного водяного бака
- Расширительный бачокузел
- Универсальный кронштейн, не несущий нагрузки
- Зажим для провода
- Зажим для труб
- Хомут трубопровода
- Водоналивная трубка
- Трубка для дегазации двигателя
