Sany SY75C — Гидравлический пилотный трубопровод
Экскаватор· 97 позиций в составе· 1 моделей
Взрыв-схема узла «Гидравлический пилотный трубопровод» Sany SY75C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

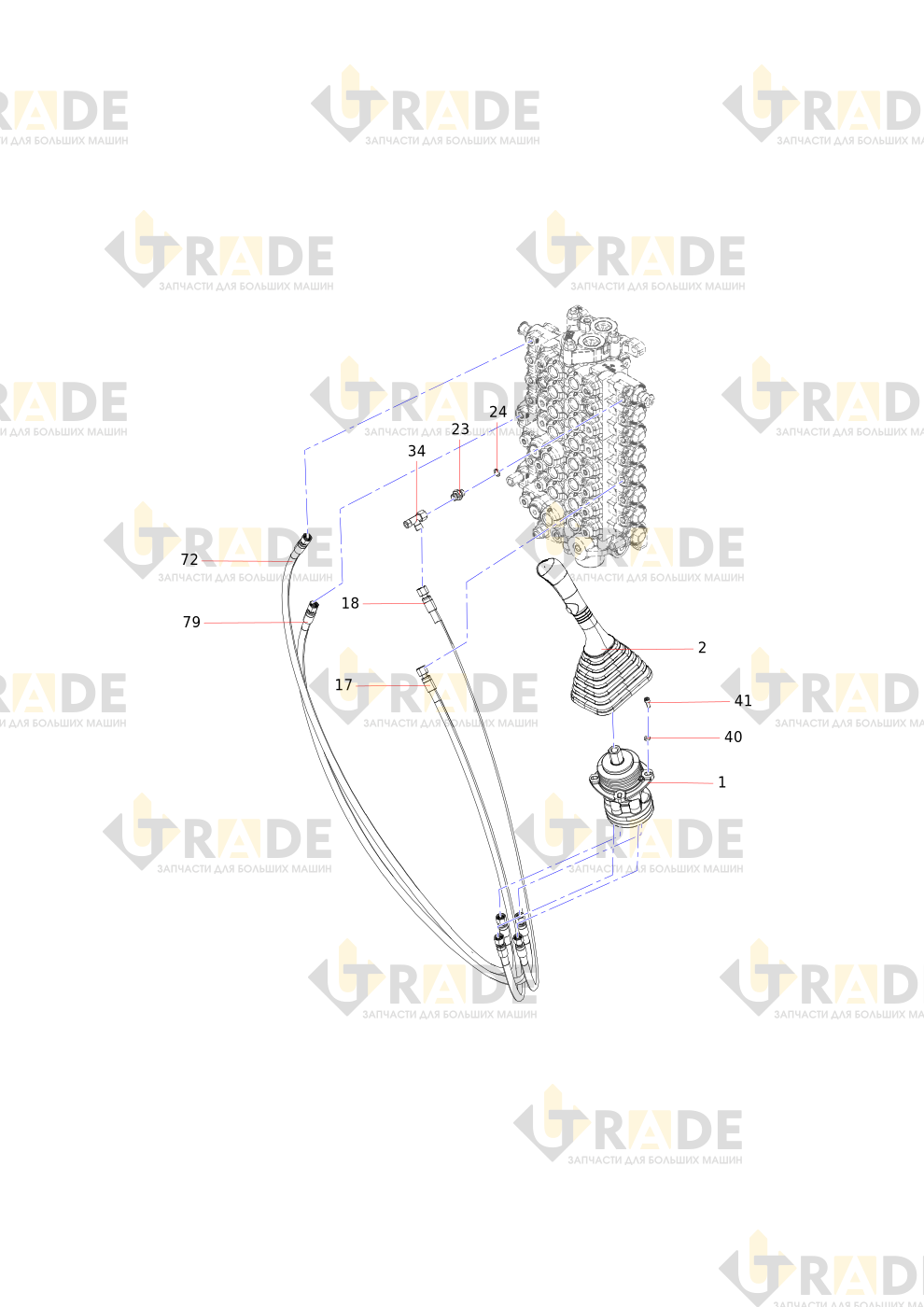

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
49 из 97- Резиновый шлангузел
- Левая ручка в сбореузел
- Окончательная сборка правой ручкиузел
- Резиновый шлангузел
- Резиновый шлангузел
- Поддержка пилотов
- Фильтр высокого давленияузел
- Группа клапановузел
- Блок ПТ
- Резиновая труба в сборе
- Резиновая труба в сборе
- Резиновая труба
- Резиновая труба
- Резиновая труба в сборе
- Резиновая труба в сборе
- Резиновая труба в сборе
- Резиновая труба
- Резиновая труба в сборе
- Резиновая труба
- Резиновый шланг
- Резиновая труба
- Торцевое проходное соединение
- Кольцо O-образное
- Гофрированная труба
- Пробка
- Торцевое проходное соединение
- Торцевое проходное соединение
- Кольцо O-образное
- Прямоугольное комбинированное соединение
- Зажим для провода
- Прямоугольное комбинированное соединение
- Стыковое прямое укороченное резьбовое соединение
- L-образный комбинированный тройник
- Масляный фильтр давления
- Пружинная шайба
- Болт
- Болт
- Винт
- Шайба
- Винт
- Пружинная шайба
- Винт
- Торцевое проходное соединение
- Торцевой прямой проходной соединитель
- Торцевое проходное соединение
- Кольцо O-образное
- Челночный клапан
- Торцевое проходное соединение
- Штуцер трубопровода
Ещё 48 позиций состава и артикулы — после регистрации.
