Sany SY75C — Часть крышки в сборе
Экскаватор· 28 позиций в составе· 1 моделей
Взрыв-схема узла «Часть крышки в сборе» Sany SY75C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

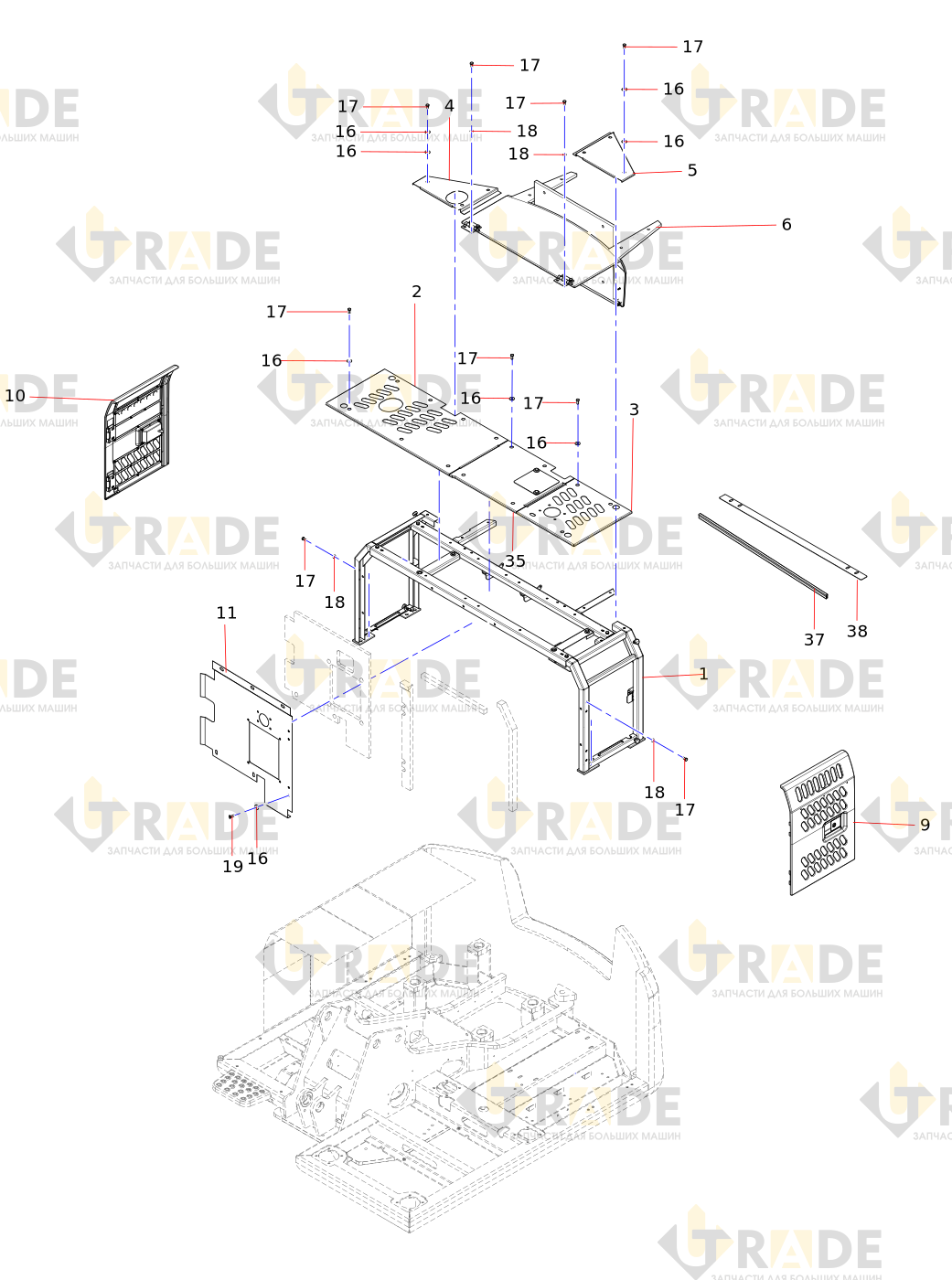

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
14 из 28- Кронштейн в сбореузел
- Правая верхняя крышка сварная
- Сварной шов левой верхней панели крышки
- Сварной элемент задней правой крышки
- Левая задняя крышка в сборе
- Задний кожух двигателя в сбореузел
- Сборка пряжки замкаузел
- Левая дверь в сбореузел
- Правая дверь в сбореузел
- Средняя перегородка в сборе
- Шайба
- Болт
- Шайба
- Болт
Ещё 14 позиций состава и артикулы — после регистрации.
