Sany SY650HB — Система воздухозаборника
Экскаватор· 45 позиций в составе· 1 моделей
Взрыв-схема узла «Система воздухозаборника» Sany SY650HB: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

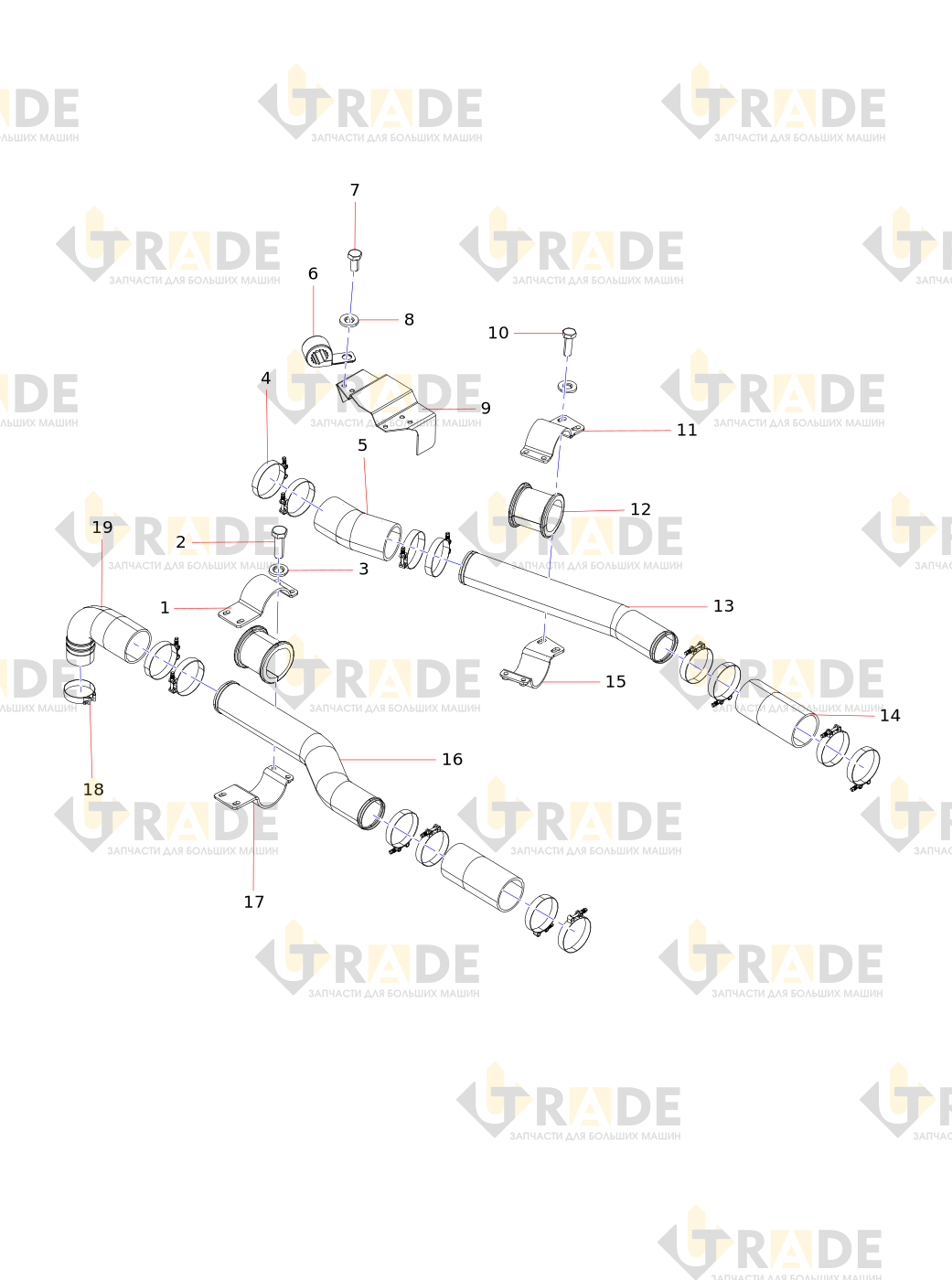

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
23 из 45- Фиксированная плита
- Болт
- Высокопрочная шайба для стальной конструкции
- Соединительный резиновый шланг II
- T-образный пружинный хомут
- Зажим для провода
- Болт
- Перекрышка
- Болт
- Шайба
- Резиновая защитная втулка
- Фиксированная пластина I
- Стальная труба для выпуска воздуха из интеркулера
- Соединительный резиновый шланг I
- Насадка
- Стальная труба воздухозаборника интеркулера
- Насадка
- T-образный пружинный хомут
- Воздухоподводящий рукав
- Кронштейн масляной ванны в сборе
- Резиновый шланг воздухозаборника воздушного фильтра
- Шайба
- Болт
Ещё 22 позиций состава и артикулы — после регистрации.
