Sany SY650HB — Двигатель
Экскаватор· 29 позиций в составе· 1 моделей

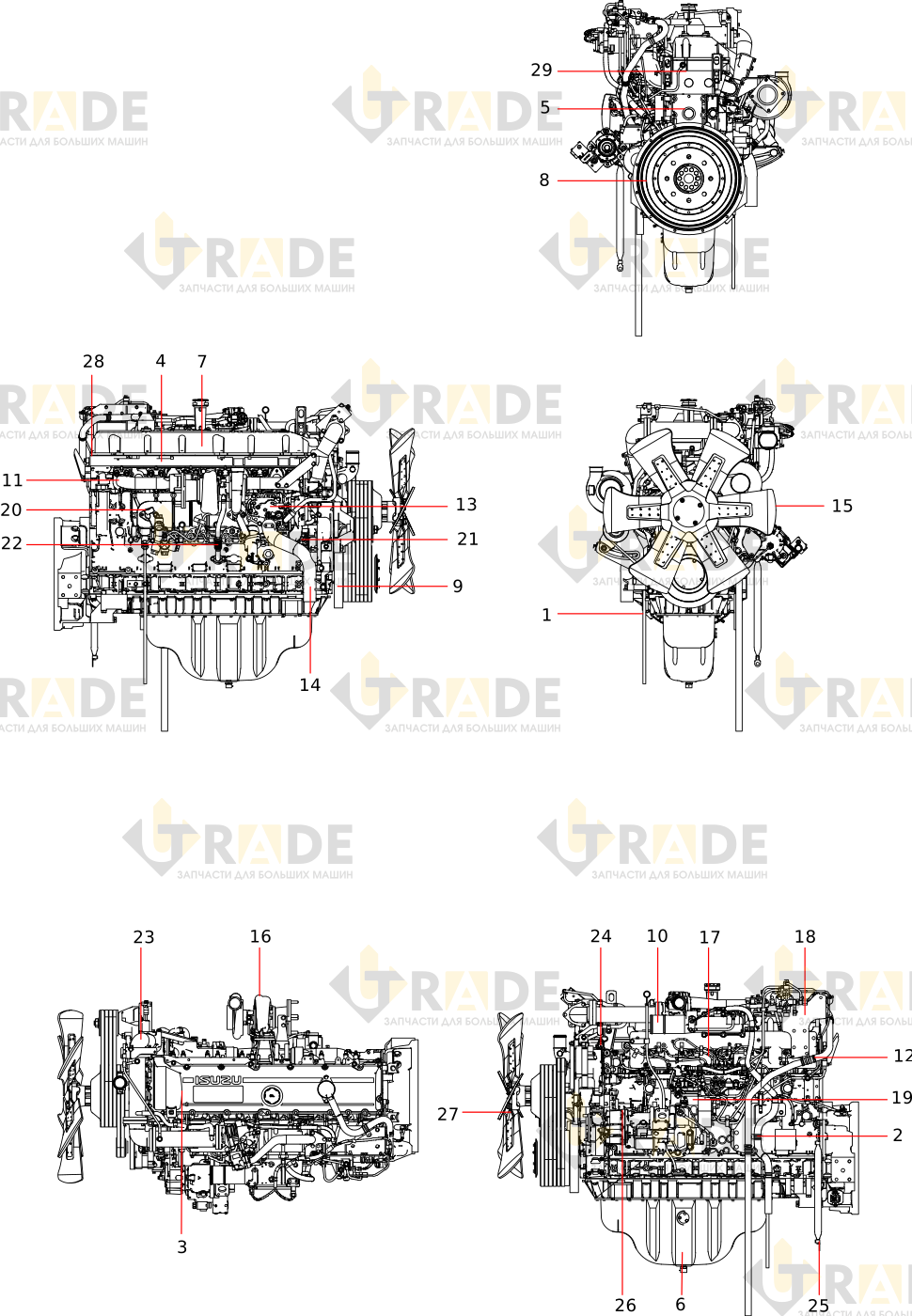

Взрыв-схема узла «Двигатель» Sany SY650HB: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
15 из 29- Электрическая цепьузел
- Деталь для ремонта жгута проводовузел
- Крышка головки блока цилиндров в сбореузел
- Крышка цилиндраузел
- Корпус цилиндраузел
- Масляная кастрюля и указатель уровня маслаузел
- Распределительный вал и клапанузел
- Коленчатый вал, поршень и маховикузел
- Коробка шестерни синхронизации и корпус маховикаузел
- Патрубок воздухозаборникаузел
- Вытяжной манифольдузел
- Вентиляционная системаузел
- Термостат и корпусузел
- Водяная труба двигателяузел
- Вентилятор и ремень вентилятораузел
