Sany SY60C — Гидравлический главный трубопровод
Экскаватор· 94 позиций в составе· 1 моделей
Взрыв-схема узла «Гидравлический главный трубопровод» Sany SY60C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

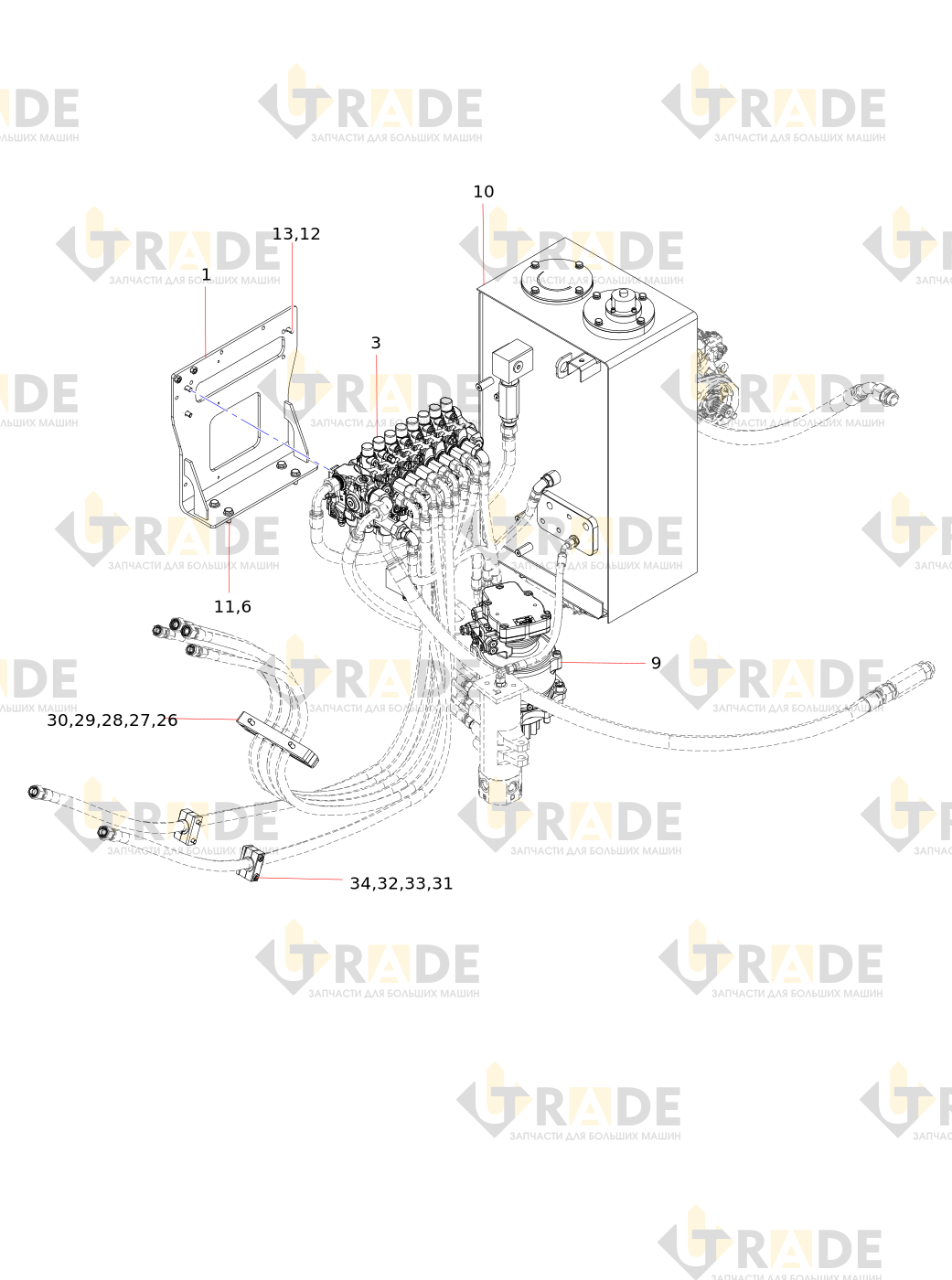

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
47 из 94- Монтажная стойка главного клапана
- Плунжерный насосузел
- Многоходовой клапан гидравлического управленияузел
- Маслопоглощающая стальная труба
- Высокопрочная шайба для стальной конструкции
- Кольцо O-образное
- Шайба
- Винт
- Редуктор в сбореузел
- Гидробак в сбореузел
- Болт
- Шайба
- Болт
- Труба стальная всасывания масла
- Маслосборный блок
- Шайба
- Болт
- Торцевое проходное соединение
- Торцевое проходное соединение
- Заглушка
- Соединение
- Кольцо O-образное
- Односторонний клапан
- Торцевое проходное соединение
- Хомут для шланга
- Шайба
- Нажимная планка
- Пружинная шайба
- Болт
- Нажимная планка
- Монтажный блок
- Хомут трубопровода
- Винт
- Винт
- Односторонний клапан
- Торцевое проходное соединение
- Торцевое проходное соединение
- Кольцо O-образное
- Прямоугольное комбинированное соединение
- Торцевое проходное соединение
- Дыхательный клапанузел
- Винт
- Колодка
- Шайба
- Кольцо O-образное
- L-образный комбинированный тройник
- Стыковое прямое укороченное резьбовое соединение
Ещё 47 позиций состава и артикулы — после регистрации.
