Sany SY60C — Электрооборудование кузова
Экскаватор· 55 позиций в составе· 1 моделей

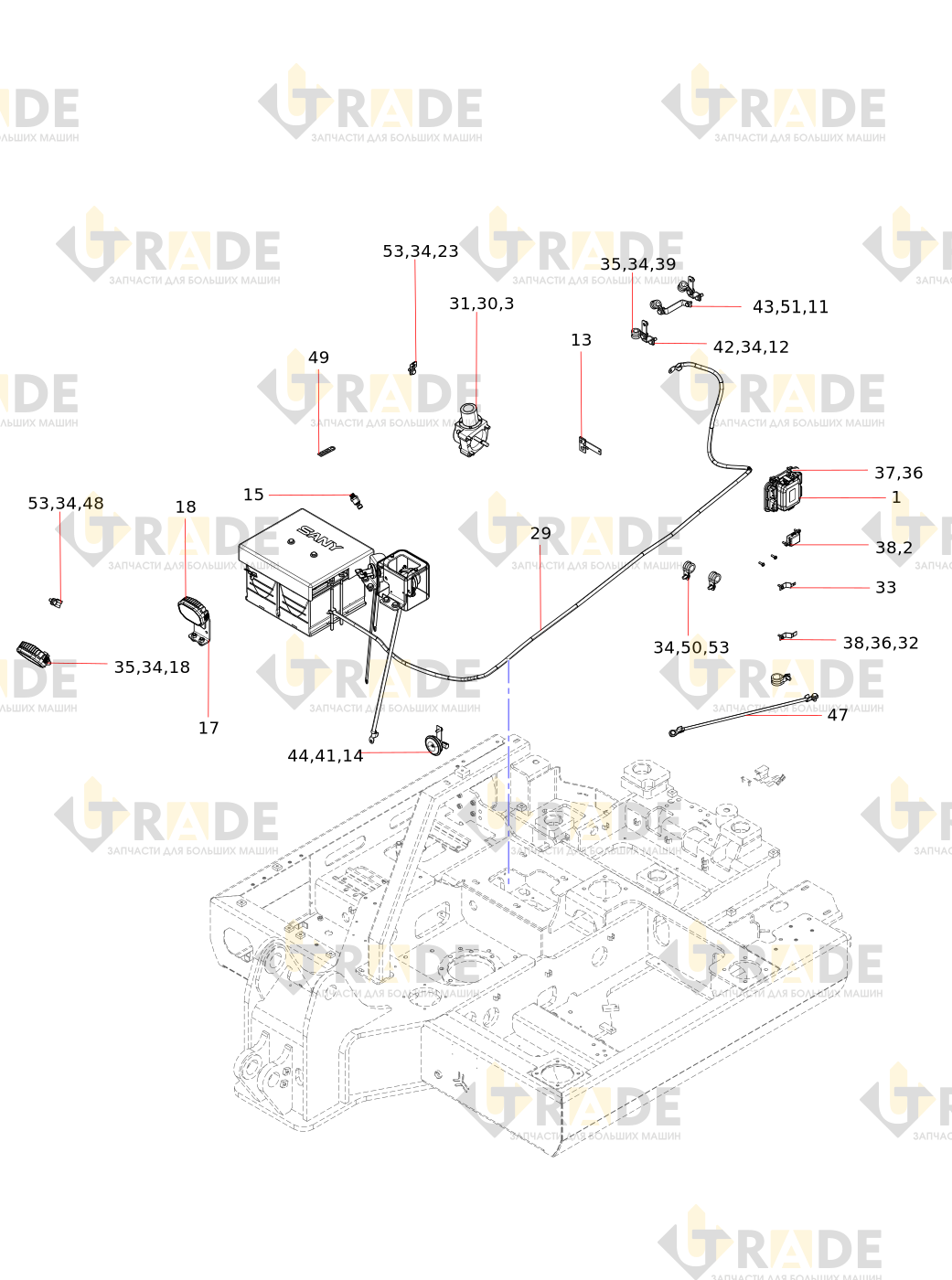

Взрыв-схема узла «Электрооборудование кузова» Sany SY60C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
28 из 55- Плавкий предохранитель
- Встроенная коробкаузел
- Кронштейн реле
- Шаговый двигатель
- Реле заряда батареи
- Кислотная АКБ
- Акселераторное соединение аккумулятора отрицательного типа в сборе
- Акселерометр в сборе
- Кронштейн выключателя главного питания
- Поворотные переключателиузел
- Кронштейн жгута проводов
- Гайка M12GB6170 класса 10
- Кронштейн для крепления жгута проводов
- Сирена
- Датчик давлений
- Защитная крышка реле
- Кронштейн рабочего света
- Осветительный прибор
- Линия электропередач
- Плавкий предохранитель
- Провод питания
- Линия электропередач
- Проволочный зажим
- Узел крепления аккумулятораузел
- Гильза аккумулятора
- Резиновая втулка
- АКБ Силовой кабель Защитный чехол
- АКБ Силовой кабель Защитный чехол
