Sany SY55C — пилотный трубопровод
Экскаватор· 75 позиций в составе

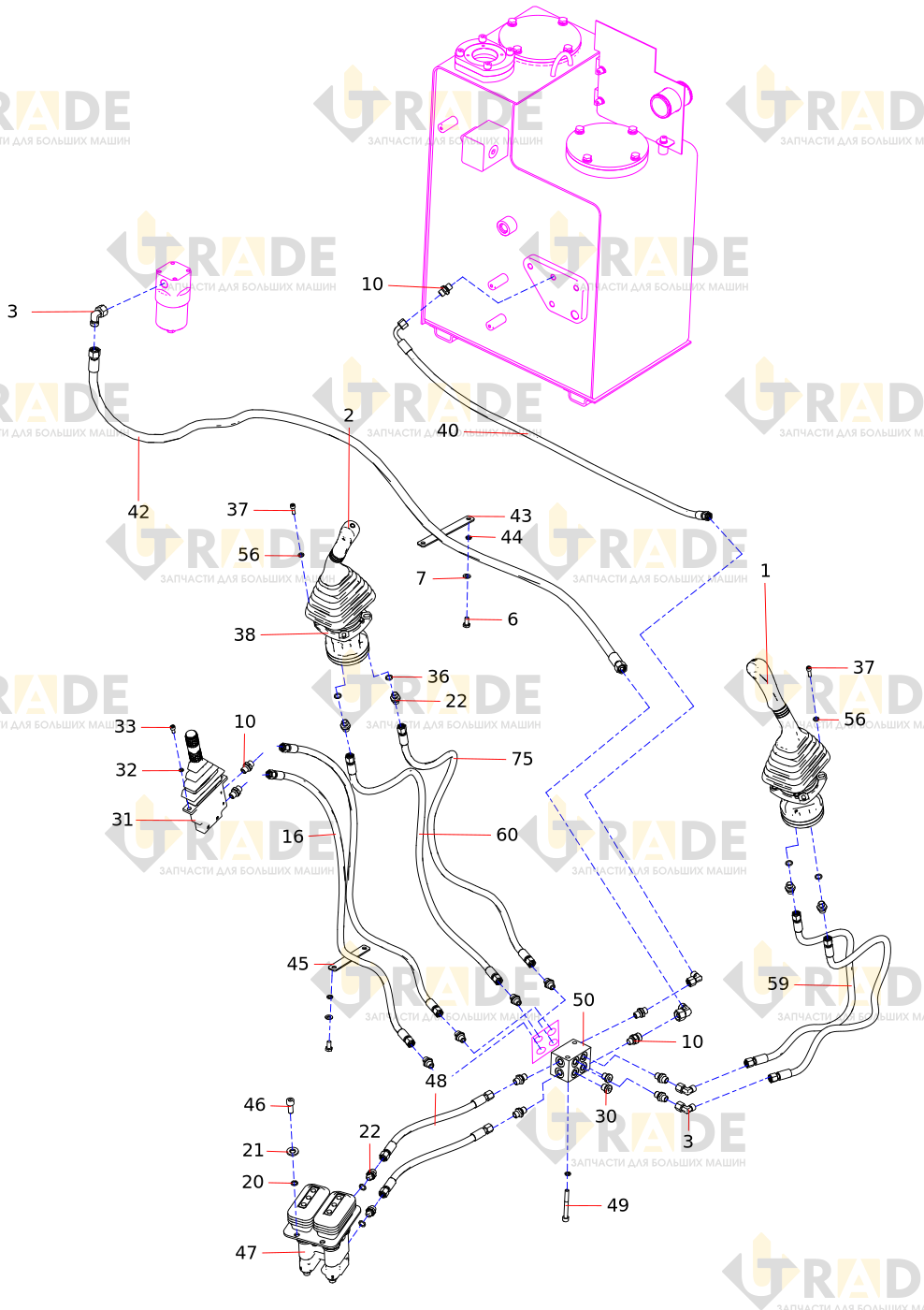

Взрыв-схема узла «пилотный трубопровод» Sany SY55C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
38 из 75- левая ручка в сбореузел
- окончательная сборка правой ручкиузел
- Прямоугольное комбинированное соединение
- Резиновая труба
- Торцевое проходное соединение
- Болт
- Шайба
- стойка
- Фильтр высокого давленияузел
- Торцевое проходное соединение
- Монтажная пластина
- Электромагнитный клапан переключенияузел
- масляный фильтр давления
- Резиновая труба в сборе
- Резиновая труба в сборе
- Резиновая труба в сборе
- Резиновая труба
- Резиновая труба в сборе
- Винт
- Пружинная шайба
- Торцевое проходное соединение
- Шайба
- L-образный комбинированный тройник
- Штуцер трубопровода
- Датчик давлений
- Соединение
- Торцевое проходное соединение
- Кольцо O-образное
- Пробка
- Пружинная шайба
- Резиновый шлангузел
- Винт
- Резиновая труба
- Резиновая труба
- Кольцо O-образное
- Винт
- Резиновый шлангузел
- Резиновая труба
