Sany SY55C — Гидравлический главный трубопровод
Экскаватор· 99 позиций в составе
Взрыв-схема узла «Гидравлический главный трубопровод» Sany SY55C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

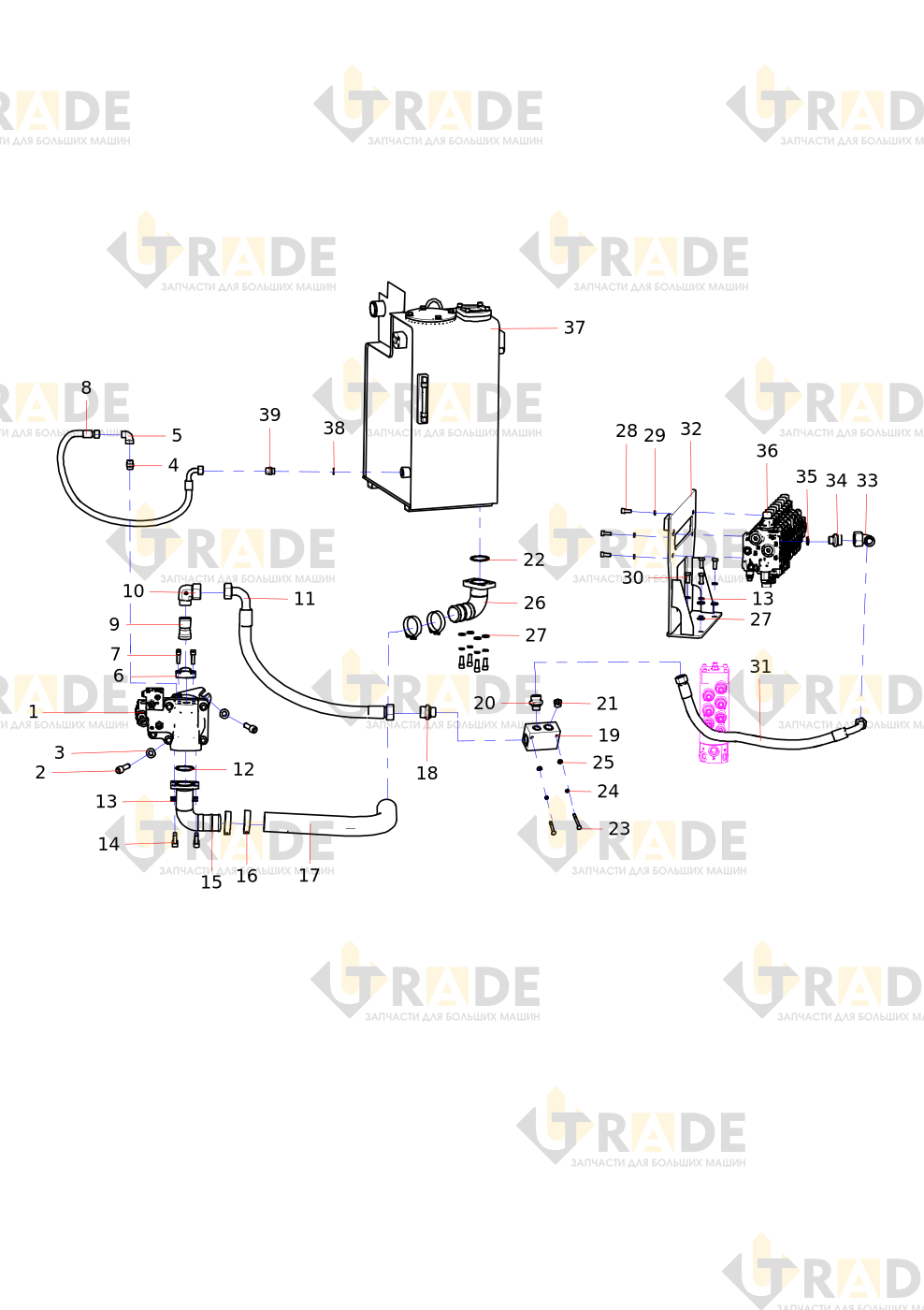

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
50 из 99- Поршневой насос с открытым колесомузел
- Винт
- Высокопрочная шайба для стальной конструкции
- Торцевое проходное соединение
- Разъемный фланец
- Прямоугольное комбинированное соединение
- Винт
- Резиновая труба
- Винт M16×45GB70.1 Grade 10.9
- Прямоугольное комбинированное соединение
- Резиновая труба
- Кольцо O-образное
- Пружинная шайба
- Винт
- труба для всасывания масла
- Всасывающий шланг
- маслосборный блок
- T-образный зажимный хомут
- Торцевое проходное соединение
- Торцевое проходное соединение
- Заглушка
- Кольцо O-образное
- Болт
- Пружинная шайба
- Шайба
- Соединение
- Шайба
- Винт
- Резиновая труба в сборе
- Болт
- Пружинная шайба
- монтажная стойка главного клапана
- торцевой прямой проходной разъем
- Прямоугольное комбинированное соединение
- О-образное кольцо
- многоходовой клапан гидравлического управленияузел
- Гидробак в сбореузел
- Кольцо O-образное
- Редуктор в сбореузел
- Торцевое проходное соединение
- Винт
- Кольцо O-образное
- Торцевое проходное соединение
- Резиновая труба
- Резиновая труба в сборе
- Резиновая труба в сборе
- Соединение
- Стыковое прямое укороченное резьбовое соединение
- L-образный комбинированный тройник
- Колодка
Ещё 49 позиций состава и артикулы — после регистрации.
