Sany SY26C — Система управления топлива
Экскаватор· 30 позиций в составе

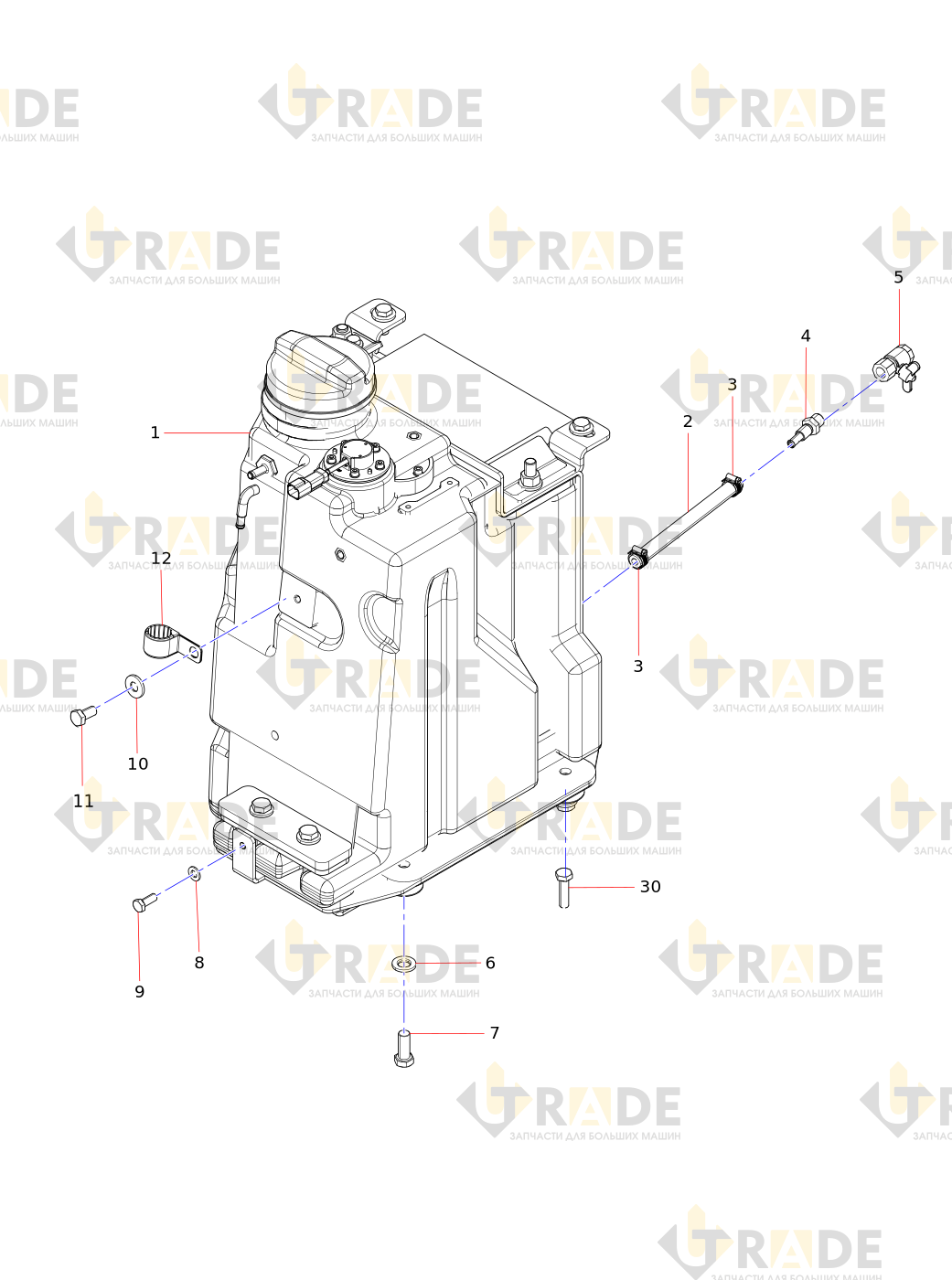

Взрыв-схема узла «Система управления топлива» Sany SY26C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
15 из 30- Пластиковый топливный бак в сбореузел
- Клапан
- Впускной масляный трубопровод фильтра тонкой очистки
- Муфта трубы для слива воды
- Высокопрочная шайба для стальной конструкции
- Хомут
- Болт
- Шайба
- Болт
- Шайба
- Болт
- Зажим для провода
- Впускной трубопровод электронного насоса
- Болт
- Болт
Ещё 15 позиций состава и артикулы — после регистрации.
