Sany SY26C — Система охлаждения
Экскаватор· 20 позиций в составе

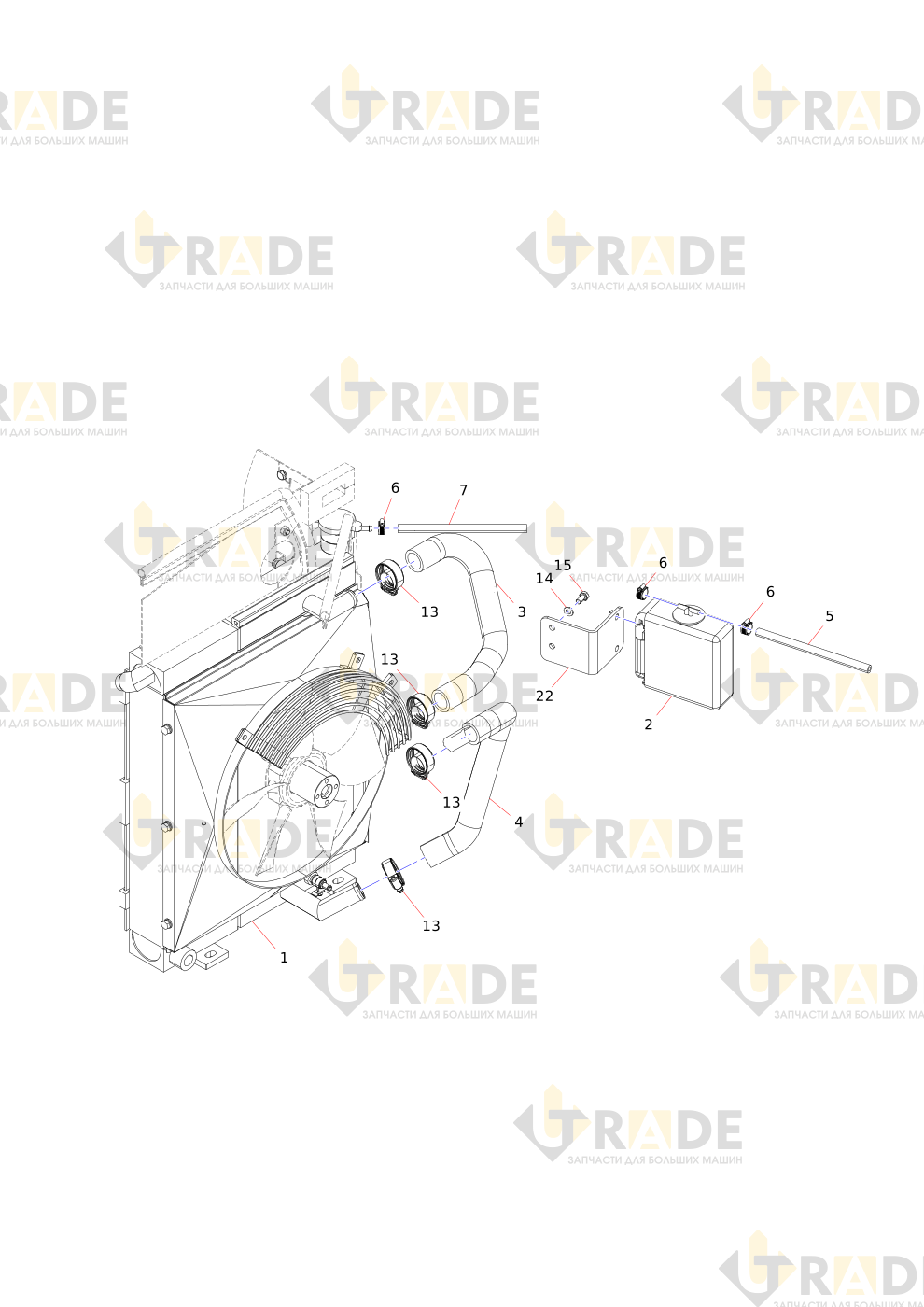

Взрыв-схема узла «Система охлаждения» Sany SY26C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
10 из 20- Верхняя водопроводная труба
- Соединительный кронштейнузел
- Бачок для хранения жидкости
- Нижняя водопроводная труба
- Вентиляционная труба радиатора
- Хомут
- Труба для пополнения воды в радиаторе
- Верхняя уплотнительная пластина
- Боковая уплотнительная пластина
- Задняя уплотнительная пластина
Ещё 10 позиций состава и артикулы — после регистрации.
