Sany SY245F — рабочее устройство австралийской лесозаготовительной машины
Экскаватор· 49 позиций в составе

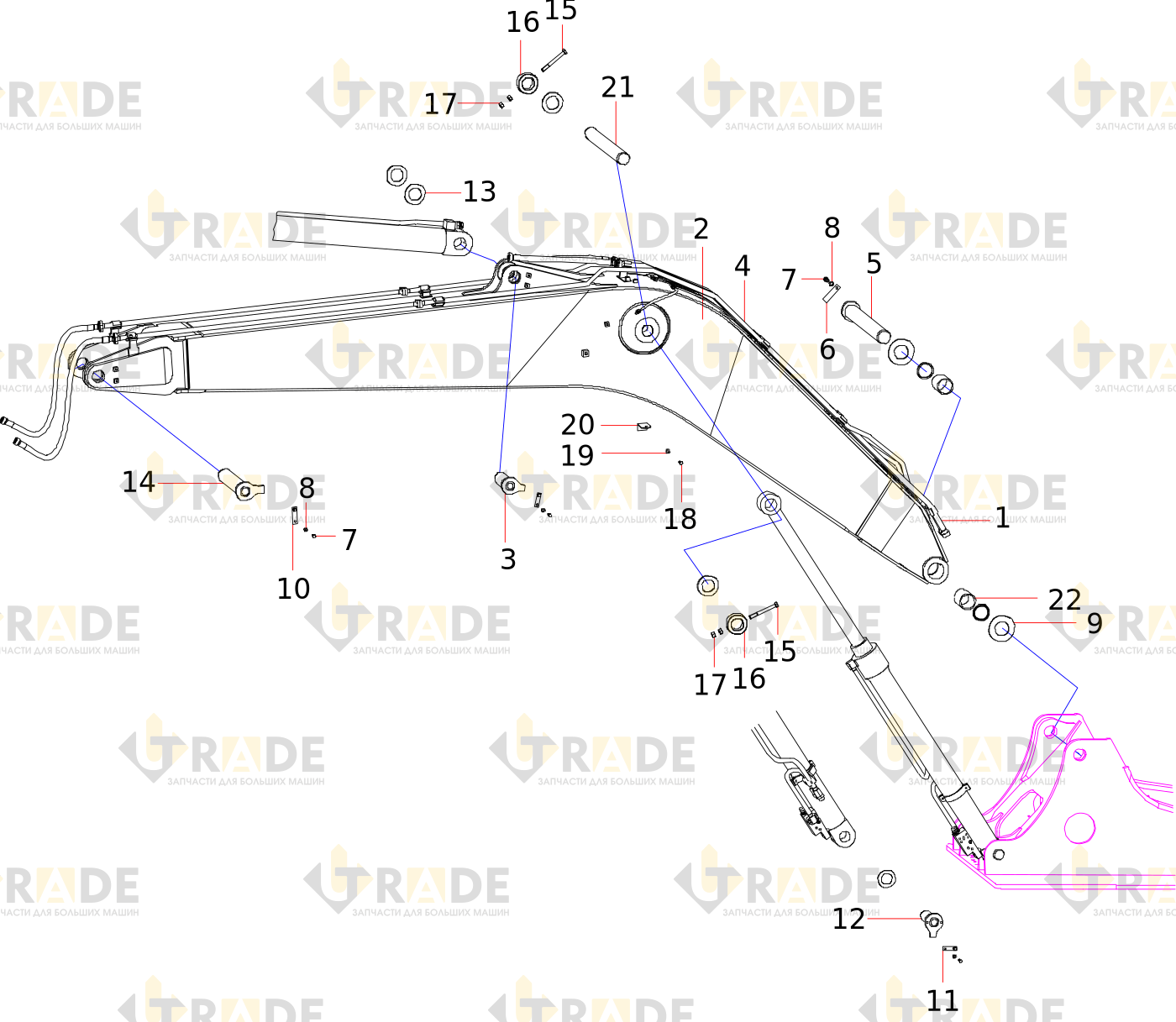

Взрыв-схема узла «рабочее устройство австралийской лесозаготовительной машины» Sany SY245F: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
25 из 49- трубопровод рабочего устройстваузел
- стрела
- Вал штифта
- смазочный трубопровод рабочего устройстваузел
- Вал штифта
- Нажимная планка
- Болт
- Высокопрочная шайба для стальной конструкции
- смоляная шайба (Φ102×Φ180)
- Нажимная планка
- Нажимная планка
- Вал штифта
- смоляная шайба (Φ82×Φ140)
- Вал штифта
- Болт
- Пластина
- Гайка
- Болт
- Пружинная шайба
- рама лампы
- Вал штифта
- Втулка
- Болт
- Шайба
- Пластина
Ещё 24 позиций состава и артикулы — после регистрации.
