Sany SY245F — Рабочее оборудование (без комплекта для прямой подвески ковша, с гидроцилиндром ковша и качающимся рычагом)
Экскаватор· 45 позиций в составе· 1 моделей

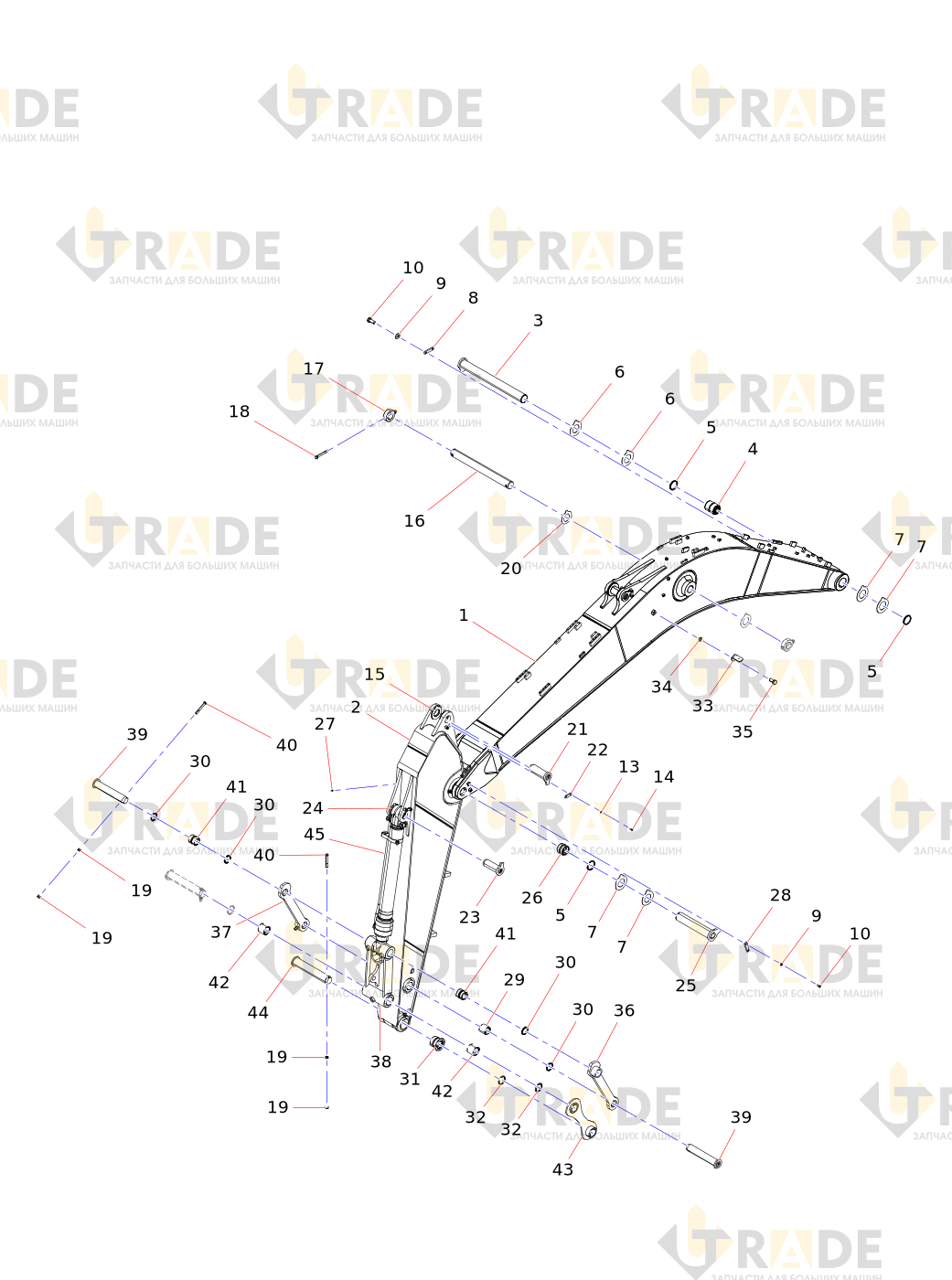

Взрыв-схема узла «Рабочее оборудование (без комплекта для прямой подвески ковша, с гидроцилиндром ковша и качающимся рычагом)» Sany SY245F: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
23 из 45- Стрела
- Рычаг
- Износостойкая втулка у основания стрелы
- Вал штифта
- Кольцо пылезащитное
- Смоляная шайба (Φ102×Φ180)
- Смоляная шайба (Φ102×Φ180)
- Высокопрочная шайба для стальной конструкции
- Нажимная планка
- Болт
- Штифтовой вал Ⅴ
- Нажимная планка
- Высокопрочная шайба для стальной конструкции
- Болт
- Смоляная шайба (Φ92×Φ160)
- Вал штифта
- Пластина
- Болт
- Гайка
- Вал штифта
- Смоляная шайба (Φ92×Φ160)
- Пластина
- Вал штифта
Ещё 22 позиций состава и артикулы — после регистрации.
